Installation und Anschluss

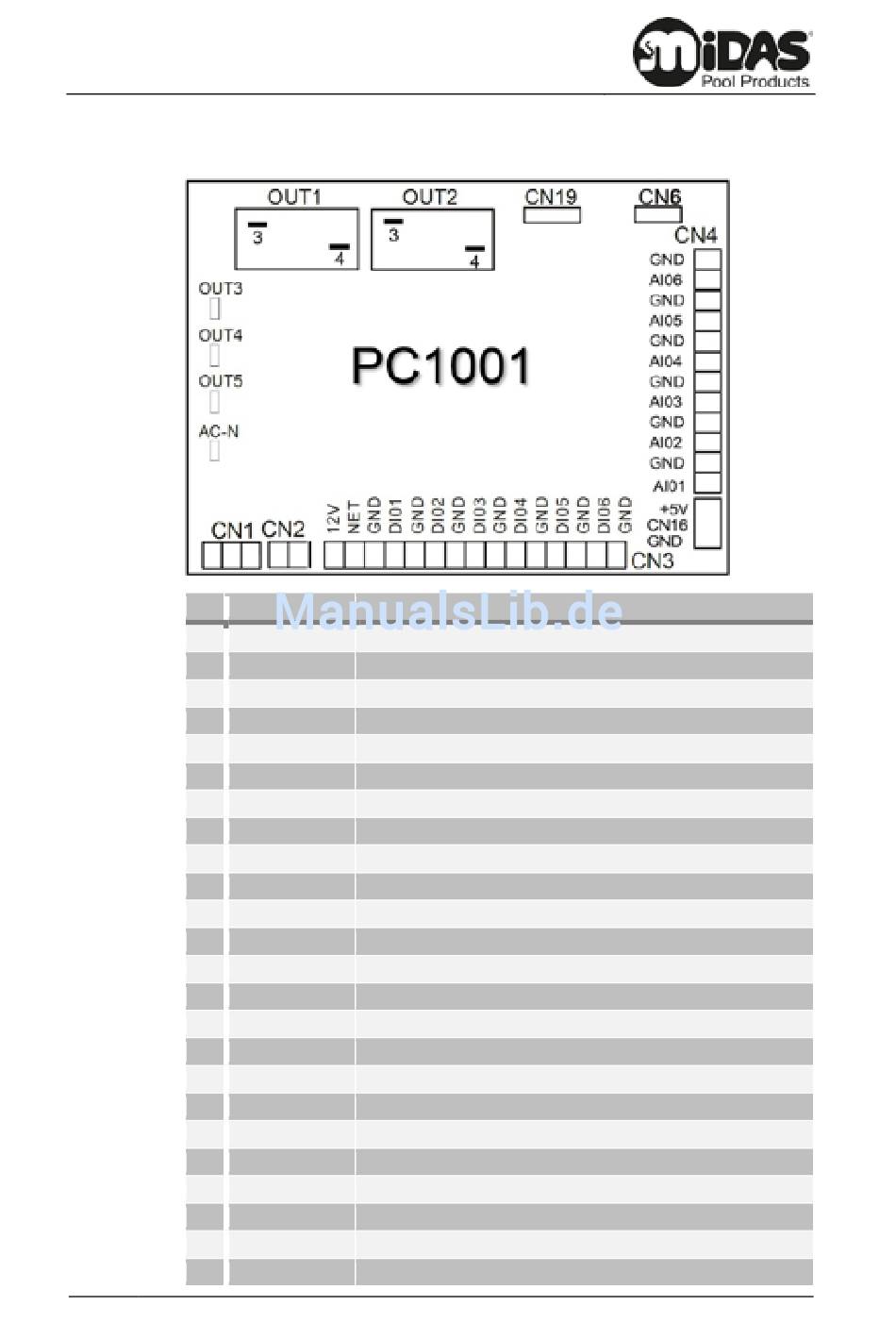

4.5.3.1 Hauptplatinen-Anschlüsse (Eingänge/Ausgänge)
Nr. Symbol
01 OUT1
02 OUT2
03 OUT3
04 OUT4
05 OUT5
06 AC-N
07 NET GND 12V
08 DI01 GND
09 DI02 GND
10 DI03 GND
11 DI04 GND
12 DI05 GND
13 DI06 GND
14 AI01 GND
15 AI02 GND
16 AI03 GND
17 AI04 GND
18 AI05 GND
19 AI06 GND
20 CN1
21 CN2
22 CN6
23 CN19
24 5V CN16 GND
40
Bedeutung
Kompressor Ausgang (220–230 VAC)
Wasserpumpen Ausgang (220–230 VAC)
4-Wege-Ventil Ausgang (220–230 VAC)
Lüftermotor (220-230 VAC)
nicht verwendet
Neutralleiter
Steuerung
Ein/Aus-Schalter(Eingang, Ferneinschaltung)
Flow switch (input)
Durchflussschalter
Hochdruckschalter
nicht verwendet
nicht verwendet
Ansaugtemperatur (Eingang)
Wasservorlauftemperatur (Eingang)
Wasserrücklauftemperatur (Eingang)
Verdampfergehäuse-Temperatur (Eingang)
Umgebungstemperatur (Eingang)
Ventilator-Ablufttemperatur
Primär-Transformator
Sekundär-Transformator
nicht verwendet
nicht verwendet
nicht verwendet
Schwimmbad-Wärmepumpe – MIDA.QUICK
