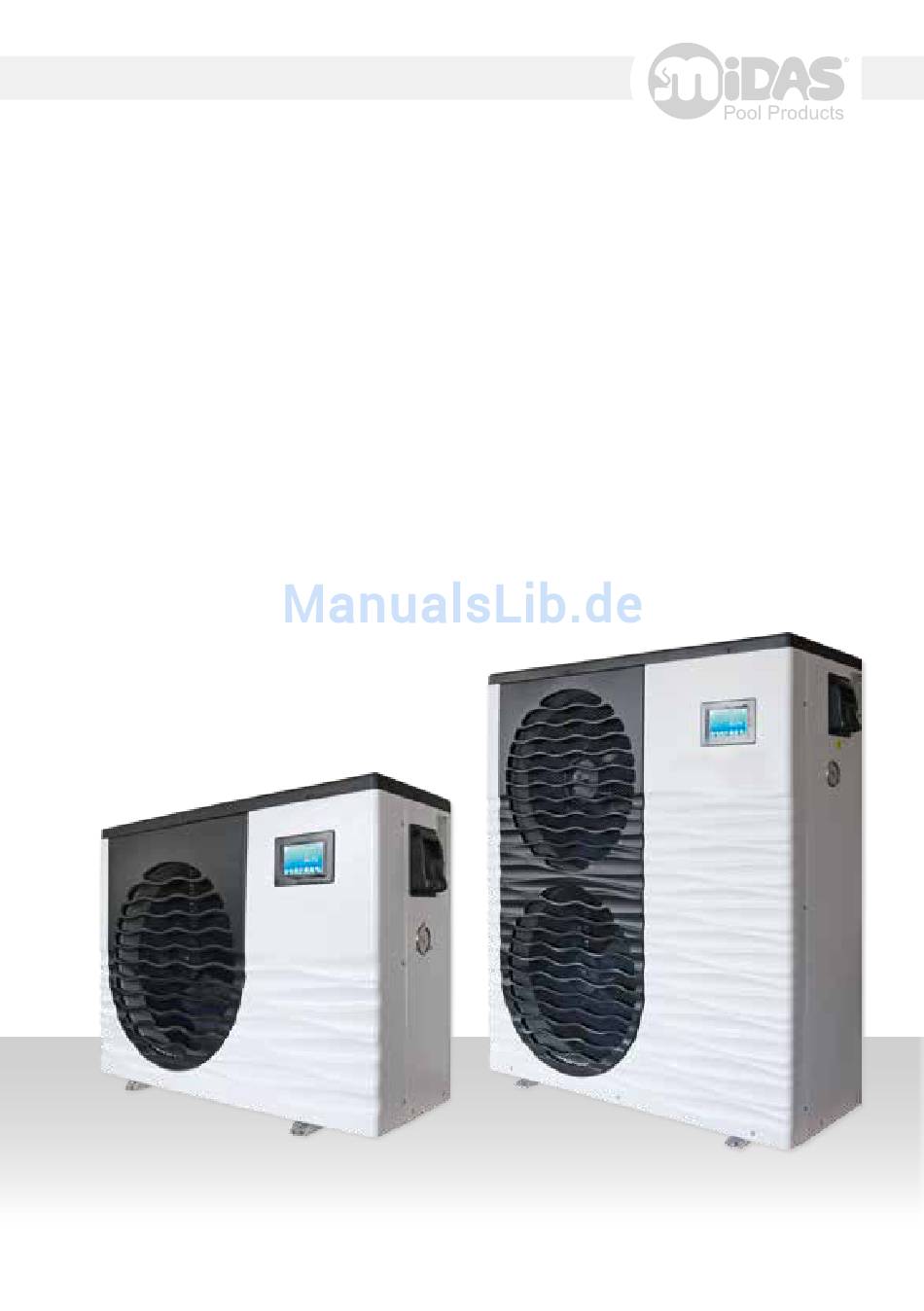

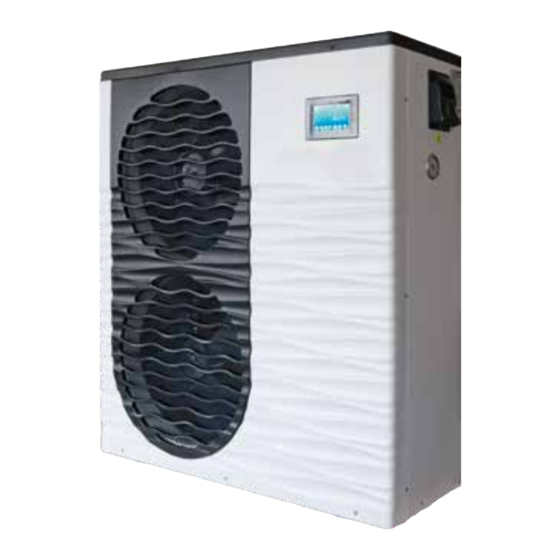

- Seite 1 Installations- und Gebrauchsanweisung MIDA.Boost Inverter-Wärmepumpe...
-
Seite 2: Inhaltsverzeichnis
Inverter-Wärmepumpe MIDA.Boost Inhaltsverzeichnis 1. Einleitung ............3 2. -
Seite 3: Einleitung
1. Einleitung Um unseren Kunden die bestmögliche Qualität, Zuverlässigkeit und Einsatzvielseitig keit zu bieten wurde dieses Produkt nach strengen Produktionsrichtlinien gefertigt. Diese Bedienungsanleitung beinhaltet alle nötigen Informationen über die Installation, Bedienung, Wartung und Pflege, Fehlerbeseitigung und das Entleeren der Wärme pumpe. -
Seite 4: Technische Angaben
Inverter-Wärmepumpe MIDA.Boost 2. Technische Angaben 2.1 Leistungsdaten Modell MIDA.Boost 12 MIDA.Boost 18 MIDA.Boost 20 MIDA.Boost 24 Wärmekapazität* kW | Btu/h 12,0 | 40.800 17 | 57.800 19,5 | 66.300 24,2 | 82.380 Aufnahmeleistung 2,12 3,02 3,94 4,80 Nominalstrom 13,1 3 x 5,7... -
Seite 5: Abmessungen
2.2 Abmessungen Mida.Boost 12 Maßeinheit: mm Wasserausfluss 50 mm Wassereinfluss 50 mm Mida.Boost 18/20 Maßeinheit: mm Model Mida.Boost 18 Mida.Boost 20 1117 Wasserausfluss 50 mm Wassereinfluss 50 mm... - Seite 6 Inverter-Wärmepumpe MIDA.Boost Mida.Boost 24 Maßeinheit mm 1115 Wasserausfluss Wassereius 50 mm Wassereinfluss Water inlet 50 mm...
-
Seite 7: Installation Und Anschluss
3. Installation und Anschluss 3.1 Ansteuerung der Umwälzpumpe Es bestehen unterschiedliche Möglichkeiten, die Umwälzpumpe sowie die Wärme pumpe zu steuern. Nachfolgend die 6 am häufigsten angewendeten Varianten: 1. Die Umwälzpumpe wird von der Wärmepumpe angesteuert (Anschluss 1+2). Wenn die Wärmepumpe heizen muss, wird die Umwälzpumpe eingeschaltet, aber auch abgeschaltet, wenn kein Bedarf für die Wärmepumpe besteht. -
Seite 8: Installationszeichnung
Inverter-Wärmepumpe MIDA.Boost 3.2 Installationszeichnung Die Wärmepumpe wird in Verbindung mit der Filterpumpe (Umwälzpumpe) verwendet, die Bestandteil der Schwimmbeckeninstallation des Benutzers ist. Durchfluss durch die Wärmepumpe sollte dem empfohlenen Wert laut Typenschild entsprechen. Für die richtige Verwendung der Wärmepumpe ist es erforderlich, einen Bypass zu installieren, der durch eine Dreiergruppe von Kugelhähnen gebildet wird und durch den der Durchfluss durch die Wärmepumpe eingestellt werden kann. -
Seite 9: Aufstellungsort
3.3 Aufstellungsort Diese Wärmepumpe funktioniert fehlerfrei in jeder Umgebung bei Beachtung der folgenden Punkte: 1. Frischluftzufuhr 2. Stromzufuhr 3. Einbindung in die Schwimmbadfilterverrohrung Die Wärmepumpe könnte praktisch in jeder Außenumgebung installiert werden. Für Indoorpools kontaktieren Sie bitte den Hersteller. Im Gegensatz zu Gasheizern hat die Wärmepumpe keinerlei Probleme mit dem Luftansaugen oder mit der Zündflamme bei windiger Umgebung. -
Seite 10: Wie Nah Sollte Die Wärmepumpe Am Schwimmbad Stehen
Inverter-Wärmepumpe MIDA.Boost 3.4 Wie nah sollte die Wärmepumpe am Schwimmbad stehen? Normalerweise sollte die Wärmepumpe in einem Radius von 7,5 m um das Schwimm bad installiert werden. Je grösser der der Abstand der Wärmepumpe zum Schwimm bad, desto höher ist der Wärmeverlust durch die Verrohrung. Da der größte Teil der Verrohrung unterirdisch verläuft, ist der Wärmeverlust minimal bei einer Verrohrungslänge von bis zu 15 m (15 m zur Pumpe und 15 m von der Pumpe = 30 m insgesamt), wenn das Erdreich nicht nass ist. -
Seite 11: Elektrischer Anschluss Und Schnittstellendiagramme
Wasser ausgeleitet werden. Dieser Fitting ist konzipiert für einen 20 mm Vinyl schlauch. Dieser kann per Hand aufgezogen und in einen passenden Ablauf ein geleitet werden. Oft wird dieses Kondensationswasser mit einem Leck in der Anlage verwechselt. Ein schneller Weg nachzuprüfen, ob es sich bei dem austretenden Wasser um Kondensa tionswasser handelt ist es, die Wärmepumpe auszuschalten und die Poolpumpe weiter laufen zu lassen. - Seite 13 Hauptplatine der Eingabe und AusgabeSchnittstellenanleitung unten Nummer Zeichen Bedeutung OUT1 Kompressor Ausgang (220–230 VAC) OUT2 Wasserpumpen Ausgang (220–230 VAC) OUT3 4WegeVentil Ausgang (220–230 VAC) OUT4 Hohe Geschwindigkeit Ventilator Ausgang (220–230 VAC) OUT5 Niedrige Geschwindigkeit Ventilator Ausgang (220–230 VAC) ACN Live line ACL Live line AI/DI01...
-
Seite 14: Erstinbetriebnahme
Inverter-Wärmepumpe MIDA.Boost 3.7 Erstinbetriebnahme Merke: Damit eine Wärmepumpe den Pool oder das Spa erwärmen kann, benötigt sie eine laufende Filterpumpe. Nur dadurch ist eine Wasserzirkulation durch den Wärmetauscher der Wärmepumpe gegeben. Vor Erstinbetriebnahme bitte prüfen: Betriebsdruck am Kältemittelmanometer soll min. 1,5 MPa anzeigen. Nach abgeschlossener Installation befolgen Sie nun die folgenden Schritte: 1. -
Seite 15: Bedienung
4. Bedienung 4.1 Hauptansicht Farbdisplay (1) Hauptansicht (2) Beschreibung der Bedientasten Nr. Name Tastenfunktion AN/AUS Drücken um das Gerät zu starten / auszuschalten Einstellungen Code 22 eingeben: Anwahl Gerätestatus / Parameter Code 855 eingeben: Rückstellung auf Werkseinstellung UHR/TIMER Aktuelle Uhrzeit eingeben, da sonst Timer falsch schaltet. -
Seite 16: Funktionen Farbdisplay
Inverter-Wärmepumpe MIDA.Boost 4.2 Funktionen Farbdisplay (1) Starten und Beenden: Siehe Abbildung (1) Hauptansicht: Zum Einschalten drücken Sie . Das Gerät wird gestartet Zum Ausschalten drücken Sie . Das Gerät wird ausgeschaltet (2) Modus Wechsel und Einstellung der Zieltemperatur 2-1 Modus Wechsel: Drücken Sie die MODETaste ... - Seite 17 (3) Uhrzeit einstellen Drücken Sie im Hauptdisplay die Taste um die Uhrzeit einzustellen. Nun wird dieses Display angezeigt: 3-1 Zeiteinstellung Drücken Sie die Einstellungstaste , dann wird folgendes angezeigt: Geben Sie das Datum und die Uhrzeit direkt ein und drücken Sie Enter um die eingegebenen Daten zu speichern.
- Seite 18 Inverter-Wärmepumpe MIDA.Boost 3-2 Die Timer-Einstellung Drücken Sie die die TimerTaste . Dann wird folgendes angezeigt: Name Tastenfarbe Tastenfunktion Timer StartTaste Aktiviert: grün Drücken Sie diese Taste um die Deaktiviert: grau Startzeit des Timers zu aktivieren oder zu deaktivieren. Timer BeginnZeit Drücken Sie diese Taste um den ...
- Seite 19 (4) Aktivierung des Mute-Modus und Timer für den Mute-Modus Drücken Sie die MuteTaste (VentilatorSymbol), dann erscheint im Display die folgende Anzeige: 4-1 Die Mute-Taste Drücken Sie die Taste Mute , dann schaltet das Gerät in den MuteModus und im Display wird folgendes angezeigt: Drücken Sie die MuteTaste erneut, um den MuteModus zu beenden.
- Seite 20 Inverter-Wärmepumpe MIDA.Boost 4-2 Timer Einstellung in der Mute-Funktion Drücken Sie Taste und im Display erscheint die folgende Darstellung: Name Farbe Funktion Timer Mute OFF An: Rot Drücken um Timerfunktion zu Aus: Grau deaktivieren. Timer Mute ON An: Grün Drücken um Timerfunktion zu ...
- Seite 21 (5) Fehlerhistorie Wenn Sie die Fehlertaste im Hauptdisplay drücken, erscheint die folgende Anzeige: Fehleruhrzeit Monat - Tag - Jahr Fehlername Fehler-Code Stunden -Minuten Wenn keine Fehlfunktion vorliegt, dann zeigt das Hauptdisplay das Symbol in Grau Wenn eine Fehlfunktion aufgetreten ist blinkt die Fehleranzeige rot Mit einem Klick auf das Symbol kommen Sie in die Fehlerhistorie.
- Seite 22 Inverter-Wärmepumpe MIDA.Boost (6) Temperaturkurve Drücken Sie im Hauptdisplay die Taste Temperaturkurve, so wird das folgende im Display angezeigt werden: 6-1 Die aufgezeichnete Temperaturkurve sieht folgendermaßen aus: 6-2 Der durchschnittliche Stromverbrauch Die Temperaturkurve wird automatisch jede Stunde aktualisiert und die Temperatur kurve kann bis zu 60 Tagen abgespeichert werden.
-
Seite 23: Parameterliste Und Fehlercodes
4.3 Parameterliste und Fehlercodes (1) Elektronische Fehler Schutz / Störung CODE Grund Lösungsvorschläge Fehler Temperatursensor Der Temperatur Sensor ist defekt Prüfen Sie den Anschluss des Wasserzufuhr Wasserzufuhr oder hat einen Kurzschluss sensors. Prüfen Sie, ob der Sensor defekt ist Fehler Temperatursensor Der Temperatur Sensor ist defekt Prüfen Sie den Anschluss des Wasserauslass... -
Seite 24: Wartung / Überwinterung
Inverter-Wärmepumpe MIDA.Boost 5. Wartung / Winterfestmachen 5.1 Wartung Diese Maßnahmen müssen einmal jährlich durchgeführt werden, damit die Lang lebigkeit und die fehlerfreie Funktion der Wärmepumpe gewährleistet bleiben. • Reinigen des Verdampfers mittels einer weichen Bürste oder mittels Luft oder Wasserdruck (Warnung: Niemals ein Hochdruckgerät benutzen). •... -
Seite 25: Anhang
6. Anhang ✔ Prüfen Sie die Wasserzufuhr und die Kondenswasserabfuhr regelmäßig. Wasser und Lufteinlass müssen ausreichen, um eine gute Funktion der Schwimmbadheizung zu garantieren. Reinigen sind die Schwimmbadfilterpumpe regelmäßig, um Verstopfungen und eventuelle Beschädigungen der Heizung zu verhindern. ✔ Die direkte Umgebung der Schwimmbadheizung muss frei und mit ausreichend Belüftung ausgestattet sein, um eine gute Funktion zu garantieren und un... - Seite 26 Inverter-Wärmepumpe MIDA.Boost 5. Es gilt die Richtlinie 2002/96/EC (WEEE). Das nachfolgende Entsorgungssymbol, das unten aufgeführt ist, zeigt, dass dieses Produkt nach seiner langen Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Eine gesonderte Entsorgung, wie auch andere Elektrogeräte, muss erfolgen oder die Anlage kann dem Händler zurückgegeben werden beim Kauf einer neuen Anlage.
-
