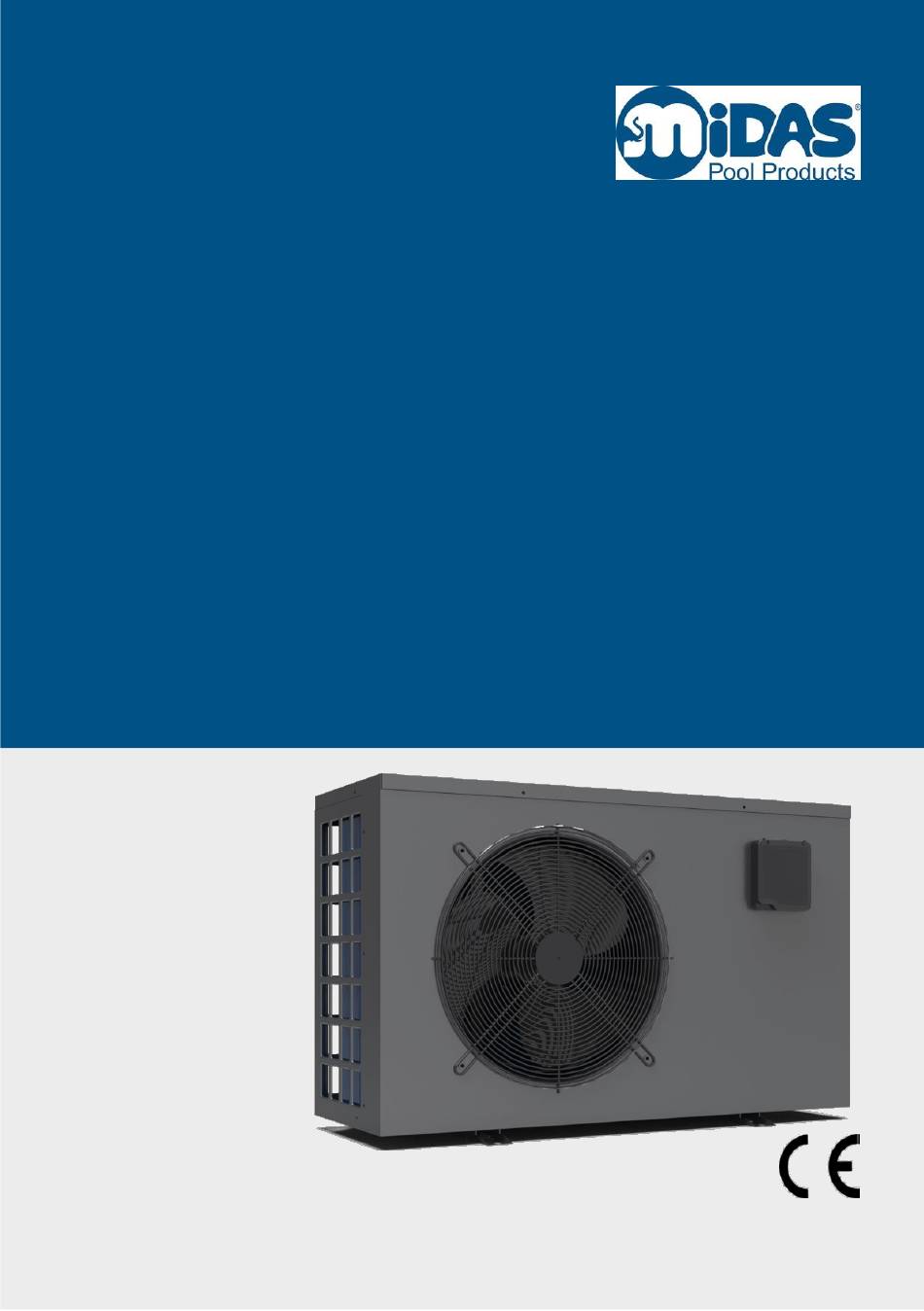

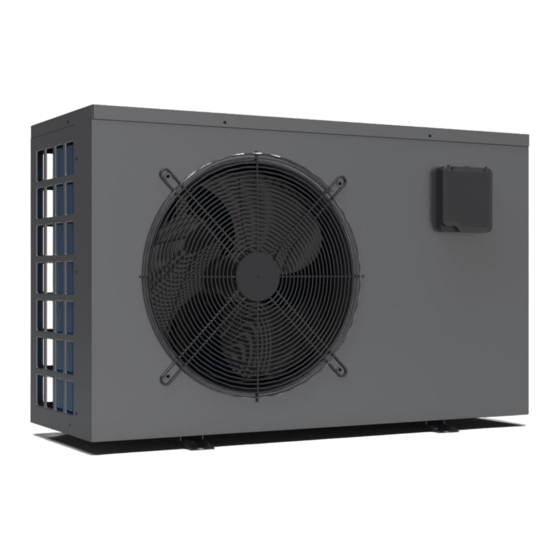

- Seite 1 Schwimmbad-Wärmepumpe InverPRO Montage- und Betriebsanleitung Für künftige Verwendung aufbewahren! DEUTSCH - April 2020...
- Seite 5 Informationen Diese Montage- und Betriebsanleitung ist Bestandteil der technischen Do- kumentation der Schwimmbad-Wärmepumpe gemäß EG-Maschinenrichtli- nie. Die Herstellerdokumentationen der Zukaufteile ergänzen diese Mon- tage- und Betriebsanleitung. Alle Dokumentationen gelten ausschließlich im Zusammenhang. Die Inhalte der vorliegenden Montage- und Betriebsanleitung entsprechen der »RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 17.
- Seite 6 Produktdokumentation - Schutzvermerke zur Beschränkung der Nutzung von Dokumenten und Produkten) Das Urheberrecht an der vorliegenden technischen Dokumentation ver- bleibt bei der MIDAS Pool & Fountain Products GmbH. Die vorliegende Do- kumentation ist für den Betreiber bestimmt. Die Weitergabe sowie Vervielfältigung der vorliegenden technischen Doku- mentation, Verwertung und Mitteilung deren Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
- Seite 7 Produkt auf der Grundlage strengster Ferti- gungsstandards hergestellt. Die vorliegende Montage- und Betriebsanlei- tung enthält sämtliche notwendigen Informationen zu Installation, Störungs- beseitigung, Entleerung und Wartung. Ihr Team von MIDAS Pool & Fountain Products GmbH Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 9: Inhaltsverzeichnis
Inhaltsverzeichnis IDENTIFIKATION ............9 Bestimmungsgemäße Verwendung ........ 9 Sachwidrige Verwendung ..........10 Lieferumfang ..............12 TECHNISCHE DATEN ..........13 Leistungsdaten der Schwimmbad-Wärmepumpe ..13 Abmessungen der Schwimmbad-Wärmepumpe ..14 2.2.1 Abmessungen »InverPRO 9/13/17« ......14 SICHERHEITSHINWEISE ..........15 Qualifikation ..............16 Gefahren durch elektrische Energie ...... - Seite 10 Inhaltsverzeichnis 6.2.7 Timer-Einstellung ............54 6.2.8 Stummschaltung ............59 6.2.9 Schaltflächen sperren/entsperren ........ 63 6.2.10 Störungsanzeige ............63 6.2.11 Parameterliste .............. 66 Ansteuerung der Umwälzpumpe/ Filteranlage ..... 79 6.3.1 Ansteuerung Wärmepumpe über Umwälzpumpe ..79 6.3.2 Ein-/Ausschalten über den Flow Switch (1) ....79 6.3.3 Separate Steuerung Umwälzpumpe/ Wärmepumpe ..
-
Seite 11: Identifikation
In diesem Fall kann die Sicherheit und deren Schutz beeinträchtigt werden. Für hieraus entstehende Schäden haftet das Unternehmen MIDAS Pool & Fountain Products GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: ● das Beachten aller Hinweise der Montage- und Betriebsan- leitung ●... -
Seite 12: Sachwidrige Verwendung
Öffnen von unter Druck stehenden Systemen, ● die Änderung der Steuerungssoftware ohne vorherige Ab- sprache mit der MIDAS Pool & Fountain Products GmbH, ● Veränderungen am Gerät, sowie An- und Umbauten ohne vorherige Absprache mit der MIDAS Pool & Fountain Pro- ducts GmbH, ●... - Seite 13 Ausschließlich Originalersatz- und Verschleiß- teile des Herstellers verwenden! ● Keine Veränderungen, An- oder Umbauten am Gerät ohne schriftliche Genehmigung der MIDAS Pool & Fountain Products GmbH vor- nehmen! ● Sicherheits- und Schutzeinrichtungen zu kei- nem Zeitpunkt demontieren, überbrücken oder manipulieren!
-
Seite 14: Lieferumfang
Identifikation Lieferumfang Bitte überprüfen Sie zunächst, ob die Schwimmbad-Wärmepumpe unbe- schädigt und vollständig bei Ihnen angekommen ist. Transportschäden re- klamieren Sie bitte umgehend bei der anliefernden Spedition oder wenden sich an die Firma, die Sie beliefert hat. Im Lieferumfang sind enthalten: ●... -
Seite 15: Technische Daten
Technische Daten Technische Daten Leistungsdaten der Schwimmbad-Wärmepumpe InverPRO 9 InverPRO 13 InverPRO 17 Wärmeleistung 2,23~9,00 kW 1,80~13,1 kW 3,25~16,80 kW (27°C / 26°C) 7.582-30.600 Btu/h 6.120-44.540 Btu/h 11.050-57.120 Btu/h Aufnahmeleistung 0,18~1,54 kW 0,16~2,17 kW 0,30~2,91 kW Nominalstrom 1,31~6,91 A 1,08~8,96 A 1,3~12,65 A COP (Wirkungsgrad) 12,39-5,84... -
Seite 16: Abmessungen Der Schwimmbad-Wärmepumpe
Technische Daten Abmessungen der Schwimmbad-Wärmepumpe 2.2.1 Abmessungen »InverPRO 9/13/17« Maße\Typ InverPRO 9 InverPRO 13 InverPRO 17 1000 1000 1046 Schwimmbad-Wärmepumpe – InverPRO... -
Seite 17: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Nachfolgende Sicherheitszeichen und Signalwörter werden in der vorlie- genden Dokumentation verwendet. Die Kombination eines Sicherheitszei- chens und eines Signalwortes klassifiziert den jeweiligen Sicherheitshin- weis. Das Sicherheitszeichen kann je nach Gefahrenart variieren. Ein Sicherheitshinweis ist wie nachfolgend beschrieben aufgebaut. Sig- nalwort, Zeichen, Farbbalken und Texteinheiten bilden, umrandet von einer schwarzen Linie, den Sicherheitshinweis. -
Seite 18: Qualifikation
Sicherheitshinweise Qualifikation Die Schwimmbad-Wärmepumpe ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Erfahrung und/oder mangelndem Wis- sen (einschließlich Kinder) benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhiel- ten von ihr Einweisungen, wie das Gerät zu benutzen ist und können die mit dem Gerät verbundenen Gefahren verstehen. -
Seite 19: Gefahren Durch Elektrische Energie
Sicherheitshinweise Gefahren durch elektrische Energie GEFAHR Lebensgefahr durch Stromschlag bei Berüh- rung spannungsführender elektrischer Einrich- tungen Beim Berühren von spannungsführenden Leitern o- der Teilen, die bestimmungsgemäß Spannung füh- ren oder bei Kontakt mit spannungsführenden Lei- tern oder Teilen, die im Fehlerzustand (besonders bei Isolationsfehlern) Spannung führen, sowie durch elektrostatische Vorgänge, wie z. - Seite 20 Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag bei fehlender Erdung Es bestehen Gefahren durch elektrische Energie, wenn das Gerät oder elektrische Verbindungen nicht oder fehlerhaft geerdet werden. ● Erdung nur von Elektro-Fachpersonal durch- führen lassen! ● Erdungsmittel des Gerätes mit dem Erdungs- system des Standorts verbinden, d.
-
Seite 21: Gefahren Durch Mechanische Energie
Sicherheitshinweise Gefahren durch mechanische Energie WARNUNG Verletzungsgefahr durch rotierenden Lüfter Es bestehen Gefahren, wenn bei eingeschaltetem Gerät Arbeiten zur Störungsbeseitigung bei demon- tiertem Lüftergitter verrichtet werden und der Lüfter plötzlich anläuft. ● Niemals die Hand oder andere Teile (Werk- zeuge) in die Lufteinlassöffnung und Luftaus- lassöffnung der Wärmepumpe stecken! ●... -
Seite 22: Gefahren Durch Kältemittel R32
Sicherheitshinweise Gefahren durch Kältemittel R32 Das gasförmige Kältemittel R32 strömt in einem geschlossenen Kreislauf und stellt im Normalfall keine Gefahr dar. Bei entweichendem Kältemittel kann das Mittel zu einer Gefährdung führen. Zusätzlich besteht eine er- höhte Brandgefahr, wenn das Mittel einer externen Zündquelle ausgesetzt wird. - Seite 23 Sicherheitshinweise WARNUNG Feuer-/Brandgefahr Diese Wärmepumpe enthält und arbeitet mit Kälte- mittel R32 (Difluomethan). Es besteht grundsätzlich Brandgefahr, wenn das extrem entzündbare gas- förmige Kältemittel R32 entweicht und sich durch offenes Feuer oder Funkenflug entzündet. Der Kühlkreislauf der Schwimmbad-Wärmepumpe ist im Normalfall (keine Störung oder Beschädigung) geschlossen.
-
Seite 24: Sicherheitsbestimmungen Kältemittel R32
Sicherheitshinweise 3.4.1 Sicherheitsbestimmungen Kältemittel R32 ● Das Gerät darf nur in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert werden (z. B. offene Flam- men, ein Gasgerät mit Zündflamme oder ein Elektroheizge- rät). ● Um Explosionen oder Verletzungen zu vermeiden, betreiben Sie das Gerät nicht, wenn schädliche Gase (z. -
Seite 25: Gefahren Durch Emissionen
Sicherheitshinweise reparieren, ansonsten kann es zu Störungen oder Schäden am Gerät und zu Verletzungen kommen. Gefahren durch Emissionen WARNUNG Feuer-/Brandgefahr bei Gasaustritt Es besteht grundsätzlich Brandgefahr, wenn im Nahbereich der Schwimmbad-Wärmepumpe Gas austritt. Es kann zur Entzündung kommen. ● Die Schwimmbad-Wärmepumpe darf nicht in der Nähe von entflammbarem Gas oder Dämpfen aufgestellt werden! ●... -
Seite 27: Installation Und Anschluss
Installation und Anschluss Installation und Anschluss Die Wärmepumpe wird in Verbindung mit der Filtrationseinheit (Filterbehäl- ter und Umwälzpumpe) verwendet, die Bestandteil der Schwimmbeckenin- stallation des Benutzers ist. Der Durchfluss durch die Wärmepumpe sollte dem empfohlenen Wert laut Typenschild entsprechen. Für die richtige Verwendung der Wärmepumpe ist es erforderlich, einen Bypass zu installieren, der durch eine Dreiergruppe von Kugelhähnen ge- bildet wird und durch den der Durchfluss durch die Wärmepumpe einge- stellt wird. -
Seite 28: Transport Und Verpackung
Installation und Anschluss Bei der Erstinbetriebnahme sind nachfolgende Schritte durchzuführen: Ventil öffnen und Wasser einlaufen lassen. Sicherstellen, dass die Pumpe und die Wasserzulauf-Lei- tung mit Wasser gefüllt sind. Ventil schließen. Schwimmbad-Wärmepumpe starten. Das Wassereinlassrohr muss oberhalb der Wasseroberflä- che des Schwimmbades verlaufen. WICHTIG Anschlusswerte/ -Kennzeichnungen beachten Der Wasserdurchfluss durch die Wärmepumpe... -
Seite 29: Betriebs- Und Umgebungsbedingungen
Installation und Anschluss Betriebs- und Umgebungsbedingungen Für den sicheren und bestimmungsgemäßen Gebrauch sind die nachfol- genden Betriebs- und Umgebungsbedingungen zu beachten und einzuhal- ten. Die Schwimmbad-Wärmepumpe ist nicht für die Aufstellung in Innenräu- men, sondern nur für den Außenbereich im max. Abstand von 7,5 m zum Schwimmbad vorgesehen. - Seite 30 Installation und Anschluss WARNUNG Verletzungsgefahr bei fehlender Fachkenntnis Während der Installation und während des An- schlusses der Schwimmbad-Wärmepumpe können aufgrund mangelnder Fachkenntnis Gefahren auf- treten, die zu Verletzungen führen können. ● Die Installation der Schwimmbad-Wärme- pumpe darf gemäß NEC/CEC nur von autori- sierten Personen ausgeführt werden! ●...
-
Seite 31: Aufstellort Schwimmbad-Wärmepumpe
Installation und Anschluss Aufstellort Schwimmbad-Wärmepumpe Die Schwimmbad-Wärmepumpe wird im Freien an einem gut belüfteten Platz, unter Berücksichtigung der Abstandsangaben in der nachfolgenden schematischen Darstellung, montiert. Bei Schwimmbädern im Haus wen- den Sie sich bitte an Ihren Lieferanten. Die Schwimmbad-Wärmepumpe sollte auf einem soliden, ebenen Unter- grund platziert werden, der das Gewicht der Wärmepumpe aufnehmen kann. -
Seite 32: Abstand Zum Schwimmbad
Installation und Anschluss 4.3.1 Abstand zum Schwimmbad Der Abstand zwischen Schwimmbad und Schwimmbad-Wärmepumpe sollte nicht mehr als 7,5 Meter betragen. Je größer der Abstand zum Schwimmbad ist, desto größer sind auch die Wärmeverluste an den Leitungen. Zum größten Teil verlaufen die Rohre unterirdisch. - Seite 33 Installation und Anschluss Es sollte überlegt werden, ob ein Schnellanschluss am Vorlauf und am Rücklauf des Geräts sinnvoll wäre, um das problemlose Ablassen des Wassers aus dem Gerät zum Überwintern (► Kapitel 7.3) zu erleichtern und um einen einfacheren Zugang zu ermög- lichen, falls eine Wartung notwendig werden sollte.
-
Seite 34: Verwendung Des Bypasses
Installation und Anschluss ACHTUNG Sachschaden/ Beschädigung des Gerätes Bei Verwendung von Versorgungsleitungen (PVC- Rohre) zum Anschluss der Schwimmbad-Wärme- pumpe ist darauf zu achten, dass diese einer Tem- peratur bis zu 75°C standhalten müssen. Ein einwandiger Wärmeaustauscher ist nicht geeig- net für Verbindung mit Trinkwasser. 4.4.1 Verwendung des Bypasses Der Bypass besteht aus drei Kugelhähnen, die entsprechend dem nachfol-... -
Seite 35: Elektrischer Anschluss
Installation und Anschluss WICHTIG Druckanzeige Das Manometer an der Schwimmbad-Wärme- pumpe zeigt nicht den Wasserdruck an, sondern den Druck im Kältemittelkreislauf. Dabei gilt: ● weniger Wasserdurchfluss: Wärmeabgabe wird verlangsamt und der Druck steigt an ● höherer Wasserdurchfluss: Wärmeabgabe wird erhöht und der Druck sinkt Elektrischer Anschluss Obwohl die Schwimmbad-Wärmepumpe elektrisch isoliert ist, muss zum Schutz vor einem Kurzschluss innerhalb des Geräts eine Erdung erfolgen. -
Seite 36: Fehlerstromschutz (Fi-Schalter)
Installation und Anschluss unbeaufsichtigten Geräts verhindert und das Ausschalten der Stromversor- gung am Gerät zu dessen Wartung ermöglicht. 4.5.2 Fehlerstromschutz (FI-Schalter) Der Elektroanschluss der Schwimmbad-Wärmepumpe muss über eine Fehlerstromschutzeinrichtung (FI-Schutzschalter, RCD) mit einem Bemes- sungsdifferenzstrom von < 30 mA abgesichert werden. Hierbei ist darauf zu achten, dass keine weiteren elektrischen Verbraucher über diesen FI- Schutzschalter abgesichert werden. -
Seite 37: Technische Angaben Zum Kabel
Installation und Anschluss 4.5.2.1 Technische Angaben zum Kabel Beim elektrischen Anschluss der Schwimmbad-Wärmepumpe wird zwi- schen dem »Einphasenanschluss« und dem »Dreiphasenanschluss« un- terschieden. Die jeweiligen zu berücksichtigen technischen Spezifikationen sind den nachfolgenden Tabellen zu entnehmen. GEFAHR Lebensgefahr durch Stromschlag Es besteht Lebensgefahr, wenn Personen einen Stromschlag bei Berührung eines beschädigten Netzkabels erleiden. -
Seite 38: Hauptplatine
Installation und Anschluss 4.5.3 Hauptplatine InverPro 9 InverPro 13 Schwimmbad-Wärmepumpe – InverPRO... - Seite 39 Installation und Anschluss InverPro 17 Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 41: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Die Schwimmbad-Wärmepumpe erwärmt das Wasser des Schwimmbades und sorgt für eine konstante Temperatur. Die Schwimmbad-Wärmepumpe besteht aus einer Pumpe mit Wärmetau- scher (geschlossener Kreislauf), einem Kondensator, einem Verdampfer, einem Lüfter zum Ansaugen der Frischluft, einem Wasserzulauf und einem Wasserablauf, integriert in einem spritzwassergeschützten Gehäuse mit Bodenwanne und Kondensatablauf. - Seite 42 Gerätebeschreibung Die Schwimmbad-Wärmepumpe zeichnet sich durch folgende Eigenschaf- ten aus: Haltbarkeit ● Der Wärmetauscher besteht aus einem PVC-Gehäuse mit innenliegendem Rohrwendel aus Titan und hat eine hervor- ragende Beständigkeit gegen Salzwasser und Chlor. Witterungsfest ● Es empfiehlt sich eine Installation im Freien. Dabei sind ins- besondere die jeweiligen Mindestabstände (►...
-
Seite 43: Verwendung Und Betrieb
Verwendung und Betrieb Verwendung und Betrieb Die Schwimmbad-Wärmepumpe wird über ein Display mit Tastensteuerung bedient. Das Display besteht aus einem Hauptanzeigebereich und einem zusätzlichen Anzeigebereich, sowie aus diversen Tasten. Die einzelnen Funktionen, die Bedienung, sowie mögliche Einstellungen werden auf den nachfolgenden Seiten beschrieben. - Seite 44 Verwendung und Betrieb Pos. Bezeichnung Funktion wird angezeigt, wenn sich die Schwimmbad-Wärme- Heizung pumpe im Heizmodus befindet wird angezeigt, wenn sich die Schwimmbad-Wärme- Automatik pumpe im Automatikmodus befindet wird anzeigt, wenn sich die Schwimmbad-Wärme- Abtauen pumpe im Abtauzyklus befindet wird angezeigt, je nach Stärke des Signals, wenn die Drahtlos Signal Wärmepumpe mit dem WIFI Modul verbunden ist Kompressor...
- Seite 45 Verwendung und Betrieb Pos. Bezeichnung Funktion wird auf dem Hauptdisplay oder dem Zusatzdisplay an- Grad Celsius gezeigt, wenn es aktiviert ist wird auf dem Hauptdisplay oder dem Zusatzdisplay an- Fahrenheit gezeigt, wenn es aktiviert ist wird angezeigt, wenn die Sekundeneinstellung aktiviert Sekunde Minute wird angezeigt, wenn die Minuteneinstellung aktiviert ist...
-
Seite 46: Bedienung Der Steuerung
Verwendung und Betrieb Bedienung der Steuerung 6.2.1 Ansteuerung über »Wi-Fi Adapter« Die Schwimmbad-Wärmepumpe kann alternativ zur Bedienung über das Bedienpanel auch mit einer App über ein Smartphone oder Tablet gesteu- ert werden. Dazu ist ein Wi-Fi-Adapter im Gerät anzuschließen und zu in- stallieren. - Seite 47 Verwendung und Betrieb Einschalten der Schwimmbad-Wärmepumpe Auf die Taste »Ein/Aus« 0,5 Sekunden lang drücken, um die Schwimmbad- Wärmepumpe zu aktivieren. Wenn innerhalb von einer Minute der Betrieb nicht genutzt wird, wird das Display, außer der Taste »Ein/Aus«, schwarz. Wird der Betrieb auch nach 15 Minuten nicht genutzt, schaltet sich das Dis- play vollständig aus und wird schwarz.
- Seite 48 Verwendung und Betrieb Ausschalten der Schwimmbad-Wärmepumpe Auf die Taste »Ein/Aus« 0,5 Sekunden lang drücken, um die Schwimmbad- Wärmepumpe zu deaktivieren. HINWEIS 3-Minuten-Einschaltverzögerung Die Schwimmbad-Wärmepumpe verfügt über eine eingebaute elektronische 3-Minuten-Einschalt-ver- zögerung, welche die Komponenten des Steuer- stromkreises schützt und das kontinuierliche Ein- und Ausschalten und somit das „Schützflattern“...
-
Seite 49: Modus Wechsel
Verwendung und Betrieb 6.2.3 Modus Wechsel Bei einem Kühl-/Heizgerät kann durch Betätigung der Taste »MODE« auf dem Hauptmenü zwischen den Modi »Kühlung«, »Heizung« und »Automa- tik« umgeschaltet werden. Der aktive Modus wird im oberen Bereich des Displays angezeigt. Der Kühlmodus ist aktiviert wenn folgendes Symbol oben links auf dem Display aufleuchtet, nach dem die Taste »MODE«... - Seite 50 Verwendung und Betrieb Der Heizmodus ist aktiviert wenn folgendes Symbol oben links auf dem Display aufleuchtet, nach dem die Taste »MODE« betätigt wurde. Der Automatikmodus ist aktiviert wenn folgendes Symbol oben in der Mitte auf dem Display aufleuchtet, nach dem die Taste »MODE« betätigt wurde. Schwimmbad-Wärmepumpe –...
- Seite 51 Verwendung und Betrieb Wenn der Abtaumodus aktiviert ist, zeigt das Display das folgende Symbol Nach dem Abtauen, stellt sich die Schwimmbad-Wärmepumpe automa- tisch auf den Heiz- oder Automatikmodus um. HINWEIS Solange sich das Gerät im Abtaumodus befindet, kann über die Modus-Taste kein anderer Modus ausgewählt werden! Dies ist erst nach Beendigung des Abtauprozesses möglich.
-
Seite 52: Parameter Einstellung
Verwendung und Betrieb 6.2.4 Parameter Einstellung Mit Hilfe der Pfeil-Tasten »nach unten/ nach oben« kann zum gewünschten Parameter geblättert werden. Beim gewünschten Parameter muss die Taste »MENU« betätigt werden. Der Parameterwert blinkt weiter, während die Parameternummer statisch angezeigt wird. Jetzt kann mit Hilfe der Pfeil-Tasten »nach unten/ nach oben«... -
Seite 53: Temperatureinstellungen
Verwendung und Betrieb 6.2.5 Temperatureinstellungen Zunächst muss der gewünschte Betriebsmodus »Kühlung«, »Heizung« und »Automatik« angewählt werden. Danach wird die Taste »nach oben« oder »nach unten« betätigt, um das Temperaturinterface zu öffnen. Um die Temperatur zu erhöhen bzw. um sie zu verringern wird die Taste »nach oben« oder »nach unten« gedrückt. Anschließend wird die Taste »MODE«... -
Seite 54: Uhreinstellung
Verwendung und Betrieb 6.2.6 Uhreinstellung Um sich das »Timer« Symbol dauerhaft anzeigen zu lassen werden die Tasten »nach unten« und »nach oben« gleichzeitig für 2 Sekunden ge- drückt (das Steuergerät wird für 1 Sekunde summen). Werden erneut die Tasten »nach unten« und »nach oben« gleichzeitig für 2 Sekunden betä- tigt, verschwindet das »Timer«... - Seite 55 Verwendung und Betrieb Um nun die Uhrzeit (links unten) zu verändern, wird zunächst das »Timer« Symbol betätigt, dann beginnt die Stundenzahl zu blinken. Durch das Drücken der Tasten »nach unten« oder »nach oben« kann die gewünschte Stundenzahl eingeben werden. Anschließend wird auf das »Timer« Symbol gedrückt. Nun kann durch Be- tätigung der Tasten »nach unten«...
-
Seite 56: Timer-Einstellung
Verwendung und Betrieb 6.2.7 Timer-Einstellung Zum Einschalten, Einstellen oder Ausschalten des Timers müssen die Tas- ten »nach unten« und »nach oben« gleichzeitig betätigt werden. Nun befinden Sie sich auf dem Uhreinstellungsmenü. Zum Einstellen der »Timer-Uhrzeit« muss zunächst die Taste »Timer« für 2 Sekunden betätigt werden. - Seite 57 Verwendung und Betrieb Mit Hilfe der Pfeil-Tasten »nach unten/ nach oben« kann der Stundenwert verringert bzw. erhöht werden. Schwimmbad-Wärmepumpe – InverPRO...
- Seite 58 Verwendung und Betrieb Mit wiederholtem Betätigen der Taste »Timer« wird die Eingabe bestätigt. Die Minutenanzeige und der Zusatz »ON« beginnen zu blinken. Mit Hilfe der Pfeil-Tasten »nach unten/ nach oben« kann der Minutenwert verringert bzw. erhöht werden. Schwimmbad-Wärmepumpe – InverPRO...
- Seite 59 Verwendung und Betrieb Mit wiederholtem Betätigen der Taste »Timer« wird die Eingabe bestätigt. Anschließend wird die Taste »Ein/Aus« gedrückt, um die Timer-Einstellung zu sichern und auf das Hauptmenü zurück zu gelangen. Die Schwimmbad-Wärmepumpe schaltet sich zur eingestellten »Timer-ON- Uhrzeit« automatisch ein. Die Funktion »Timer-OFF-Uhrzeit«...
- Seite 60 Verwendung und Betrieb 6.2.7.1 Timer-Einstellung löschen Soll eine eingegebene Uhrzeit wieder gelöscht werden, wird die Taste »Ein/Aus« betätigt. Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 61: Stummschaltung
Verwendung und Betrieb 6.2.8 Stummschaltung Um die Stummschaltung zu aktivieren, muss das Stummschaltungssymbol kurz gedrückt werden. Ist die Stummschaltung aktiviert worden, blinkt folgendes Symbol. HINWEIS Wenn die einfache Aktivierung der Stummschal- tung und die Timer-Einstellung der Stummschal- tung gleichzeitig gestartet wurden, kann die Stummschaltungstaste gedrückt werden, um beide Betätigungen wieder rückgängig zu machen und in das Hauptmenü... - Seite 62 Verwendung und Betrieb 6.2.8.1 Einstellen und Abbrechen der Timer-Einstellungen Um in das Menü zu gelangen, in dem der Timer für die Stummschaltung eingestellt werden kann, muss zunächst die Stummschaltungstaste ge- drückt werden. Anschließend erscheint das Timer-Einstellungsmenü für die Stummschal- tung. Soll der Timer für die Stummschaltung wieder ausgeschaltet werden, kann einer der beiden Tasten »nach unten«...
- Seite 63 Verwendung und Betrieb Möchte man allerdings eine Zeit einstellen, in welcher sich die Schwimm- bad-Wärmepumpe stummschaltet, wird erneut die Stummschaltungstaste auf dem Timer-Einstelllungsmenü gedrückt und die Stundenzahl beginnt zu blinken. Nun kann man die Stundenzahl bei der Uhranzeige einstellen, indem man die Tasten »nach unten«...
- Seite 64 Verwendung und Betrieb Durch die erneute Betätigung der Stummschaltungstaste lässt sich auch hier eine Uhrzeit durch das Drücken der Tasten »nach unten« oder »nach oben« festlegen. Um die eingestellten Uhrzeiten jeweils wieder zu löschen, wird im Timer- Einstelllungsmenü, wenn die Stundenzahl blinkt, die Taste »Ein/Aus« betä- tigt.
-
Seite 65: Schaltflächen Sperren/Entsperren
Verwendung und Betrieb 6.2.9 Schaltflächen sperren/entsperren Um eine Falschbedienung oder unberechtigte Bedienung zu vermeiden, ist die Steuerung nach der Parametereinstellung zu sperren. Um die Schaltflächen zu sperren wird für 5 Sekunden auf die Taste »Ti- mer« gedrückt. Das Symbol »Sperre« wird angezeigt. 6.2.10 Störungsanzeige Beim Auftreten einer Störung wird an der Steuerung ein Störungscode an-... - Seite 66 Verwendung und Betrieb Anschließend wird die Taste »Ein/Aus« betätigt. Schwimmbad-Wärmepumpe – InverPRO...
- Seite 67 Verwendung und Betrieb Bei zwei oder mehr Fehlern werden die Tasten »nach oben« oder »nach unten« betätigt, um sich die Fehler anzeigen zu lassen. Auch hier wird an- schließend die Taste »Ein/Aus« gedrückt. Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 68: Parameterliste
Verwendung und Betrieb 6.2.11 Parameterliste InverPRO 9 Parameter Bedeutung Code Einstel- Beschreibung lung Start Abtaudruck -7°C Abtauen Ende Abtautemperatur 13 °C Abtauzykluszeit 45 min Maximum Abtauzeit 8 min Abtaumodus 0=Nor.; 1=Eco Umgebungstemperatur, um den Abtaumodus zu starten Differenz des Abtaudrucks nach dem Start des Abtaumo- 15°C Differenz der Umgebungstem-... - Seite 69 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Maximal-Drehzahl des Venti- 700 r lators im Heizmodus Drehzahl des Ventilators im 700 r Kühlmodus Minimal-Drehzahl des Ventila- 500 r tors im Heizmodus Startzeit für Stummschaltung des Timers Endzeit für Stummschaltung des Timers Drehzahl des Ventilators im 400 r...
- Seite 70 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Frequenzanpassung bei 0,2 °C Temperaturdifferenz soll- Kältemitteltyp 0 = R410A 1 = R407C 2 = R32 Niedrige Umgebungstempera- tur, um Kompensation im 15°C Kühlmodus zu starten Niedrige Umgebungstempera- tur, um Kompensation im 5 °C Kühlmodus zu beenden Höchste angepeilte Frequenz...
- Seite 71 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Umgebungstemperatur, um die Wärmepumpe zu stoppen Temperaturdifferenz um Kom- 5 °C pressor neu zu starten Startfrequenz wenn der Kom- 60 Hz pressor neu startet Geräteadresse Druckmessung (0-Nein/1-Ja) Wenn H38=1, F10 ist ungültig Resonanzpunkt 1 Resonanzpunkt 2 Resonanzpunkt 3...
- Seite 72 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung bei konstanter Temperatur zu starten Impulszahl des Durchfluss- messgeräts in einem Liter Wasser Slave-Adresse InverPRO 13 Parameter Bedeutung Code Einstel- Beschreibung lung Start Abtaudruck -7°C Abtauen Ende Abtautemperatur 13 °C Abtauzykluszeit 45 min Maximum Abtauzeit 8 min...
- Seite 73 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Temperatur bei niedriger 15°C Drehzahl im Kühlmodus Temperatur beim Stopp des 10°C Ventilators im Kühlmodus Temperatur bei hoher Dreh- 2°C zahl im Heizmodus Temperatur bei niedriger 11°C Drehzahl im Heizmodus Temperatur im Heizmodus 30°C Maximal-Drehzahl des Venti- 850 r...
- Seite 74 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Zeitverzögerung der konstan- ten Temperatur, um die Wär- 20 min mepumpe zu stoppen Zeitverzögerung zum Testen der Zulaufstemperatur nach Typ des Kompressors Frequenz des Kompressors 70 Hz im Abtaumodus Frequenzanpassung bei 0,2 °C Temperaturdifferenz soll- Kältemitteltyp 0 = R410A...
- Seite 75 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Umgebungstemperatur, um Überhitzungskompensation 2 °C zu starten Umgebungstemperatur, um Überhitzungskompensation -12 °C zu beenden Maximale Frequenz des Kom- 52 Hz pressors im Stumm-Modus Umgebungstemperatur, um die Wärmepumpe zu stoppen Temperaturdifferenz um Kom- 5 °C pressor neu zu starten Startfrequenz wenn der Kom-...
- Seite 76 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Kühlungsstopp 8 °C Maximaler Kühlungssollwert 35 °C Minimaler Heizungssollwert 15 °C Maximaler Heizungssollwert 35 °C Rücklauf-Temperaturdiffe- renz, um die Wärmepumpe 1 °C bei konstanter Temperatur zu starten Impulszahl des Durchfluss- messgeräts in einem Liter Wasser Slave-Adresse InverPRO 17...
- Seite 77 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Überhitzung Kompensations- E012 0 °C differenz Ventilator Parameter Ventilator Temperaturbei hoher Dreh- 40°C zahl im Kühlmodus Temperatur bei niedriger 15°C Drehzahl im Kühlmodus Temperatur beim Stopp des 10°C Ventilators im Kühlmodus Temperatur bei hoher Dreh- 2°C zahl im Heizmodus...
- Seite 78 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Maximale Frequenz des Kom- 90 Hz pressors im Heizmodus Maximale Frequenz des Kom- 70 Hz pressors im Kühlmodus Zeitverzögerung der konstan- ten Temperatur, um die Wär- 20 min mepumpe zu stoppen Zeitverzögerung zum Testen der Zulaufstemperatur nach Typ des Kompressors...
- Seite 79 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Hohe Umgebungstemperatur, um Kompensation im Heizmo- 43 °C dus zu beenden Höchste Frequenz für hohe Umgebungskompensation im 70 Hz Heizmodus Umgebungstemperatur, um Überhitzungskompensation 2 °C zu starten Umgebungstemperatur, um Überhitzungskompensation -12 °C zu beenden Maximale Frequenz des Kom- 52 Hz...
- Seite 80 Verwendung und Betrieb Parameter Bedeutung Code Einstel- Beschreibung lung Solltemperatur (Automatikmo- 27 °C dus) Rücklauf-Temperaturdiffe- renz, um die Wärmepumpe 1 °C bei konstanter Temperatur zu stoppen Kühlungsstopp 8 °C Maximaler Kühlungssollwert 35 °C Minimaler Heizungssollwert 15 °C Maximaler Heizungssollwert 35 °C Rücklauf-Temperaturdiffe- renz, um die Wärmepumpe 1 °C...
-
Seite 81: Ansteuerung Der Umwälzpumpe/ Filteranlage
Verwendung und Betrieb Ansteuerung der Umwälzpumpe/ Filteranlage Es bestehen unterschiedliche Möglichkeiten, die Umwälzpumpe, sowie die Wärmepumpe zu steuern. Nachfolgend werden die sechs am häufigsten angewendeten Varianten beschrieben. 6.3.1 Ansteuerung Wärmepumpe über Umwälzpumpe Die Umwälzpumpe (max. 1,5 kW Leistung) kann von der Wärmepumpe an- gesteuert werden, Elektrischer Schaltplan, Anschlussklemmen 1+2). -
Seite 82: Ansteuerung Der Pumpen Über Zentralsteuerung
Verwendung und Betrieb 6.4.1 Ansteuerung der Pumpen über Zentralsteuerung Eine Zentralsteuerung schaltet die Umwälzpumpe sowie die Wärmepumpe ein und aus. Schwimmbad-Wärmepumpe – InverPRO... -
Seite 83: Wartung Und Inspektion
Wartung und Inspektion Wartung und Inspektion Die Wartung und Pflege der Schwimmbad-Wärmepumpe muss zu den vor- gegebenen Intervallen, sowie gemäß der Beschreibung in dieser Montage- und Betriebsanleitung, durchgeführt werden. Bei Nichtbeachten dieser An- weisungen erlischt die Garantie. Reparatur Die Reparatur des Geräts darf nur von einem Servicebetrieb, qualifiziertem Fachpersonal oder Vertragshändler durchgeführt werden. -
Seite 84: Wartung
Wartung und Inspektion Wartung GEFAHR Lebensgefahr durch Stromschlag Es besteht Lebensgefahr, wenn Personen War- tungsarbeiten an der unter Spannung stehenden Schwimmbad-Wärmepumpe durchführen. Es kann zum elektrischen Schlag und in der Folge zu schwersten Verletzungen (Herzrhythmusstörun- gen, Verbrennungen, Blendung) bis hin zum Tod führen! ●... -
Seite 85: Allgemeine Wartung
Wartung und Inspektion 7.2.1 Allgemeine Wartung Überprüfen Sie den Wasserzulauf und -ablauf regelmäßig. Stellen Sie sicher, dass zu jedem Zeitpunkt dem System genügend Wasser und saubere Ansaugluft zur Verfügung stehen. Die Leistung und die Zuverlässigkeit der Schwimm- bad-Wärmepumpe hängen davon ab. Reinigen Sie den Wärmetauscher - im Besonderen die La- mellen - regelmäßig um einem guten Wärmeaustausch zu erzielen und Energie zu sparen. -
Seite 86: Wartung - Jährlich
Wartung und Inspektion Wartung – jährlich 7.2.2 Diese Maßnahmen müssen einmal jährlich durchgeführt werden, damit die Langlebigkeit und die fehlerfreie Funktion der Schwimmbad-Wärmepumpe gewährleistet bleiben: ● Reinigen des Verdampfers mittels einer weichen Bürste und anschließendem Abspülen mit einem Wasserschlauch (Warnung: Niemals ein Hochdruckgerät benutzen). ●... -
Seite 87: Überwintern (Gerät Winterfest Machen)
Wartung und Inspektion Überwintern (Gerät winterfest machen) Im Spätherbst/Winter muss das komplette Wasser aus der Schwimmbad- Wärmepumpe und aus dem Wassersystem noch vor den ersten Frost ab- gelassen werden, um ein Einfrieren des Wassers in der Pumpe oder im System und damit die Zerstörung zu verhindern. Die Schwimmbad-Wärmepumpe muss in den »Stopp«(Aus)-Modus geschaltet werden. -
Seite 89: Störungsbeseitigung
Störungsbeseitigung Störungsbeseitigung Störungsbeseitigung Beim Auftreten einer Störung ist die Schwimmbad-Wärmepumpe noch vor der Fehlersuche abzuschalten, zu sichern und Fachpersonal zu informie- ren. Die Stromversorgung muss auch im Falle eines ungewöhnlichen Verhal- tens der Schwimmbad-Wärmepumpe wie z. B. ungewöhnliche Geräusche, auftretender Geruch oder Rauch sofort getrennt werden. WARNUNG Verletzungsgefahr durch menschliches Fehl- verhalten oder fehlende Qualifikation... -
Seite 90: Fehlercodes (Steuerung)
Störungsbeseitigung 8.1.1 Fehlercodes (Steuerung) Störung Anzeige Ursache Lösung Sensorfehler Unterbrechung oder Wasserzulauftemperatur- Wasserzulauftem- Kurzschluss bei Wasser- sensor überprüfen oder peratur zulauftemperatursensor. austauschen. Sensorfehler Unterbrechung oder Wasserauslasstemperatur- Wasserablauftem- Kurzschluss bei Wasser- sensor überprüfen oder peratur auslasstemperatur- austauschen. sensor. Sensorfehler Unterbrechung oder Umgebungstemperatur- Umgebungstem- Kurzschluss bei Umge-... - Seite 91 Störungsbeseitigung Störung Anzeige Ursache Lösung Datenübertra- Datenübertragungsfehler Verbindung zwischen Steu- gungsfehler zwischen Steuerung und erung und Hauptplatine Hauptplatine. überprüfen. Sensorfehler Unterbrechung oder Frostschutztemperatur- Frostschutztem- Kurzschluss bei Frost- sensor überprüfen oder peratur schutztemperatursensor. austauschen. Fehler Wassertemperatur oder Frostschutzleitung Umgebungstemperatur zu niedrig. Fehlermeldung F051 Motor des Ventilators...
-
Seite 92: Frequenzumrichter Fehlertabelle
Störungsbeseitigung 8.1.2 Frequenzumrichter Fehlertabelle Störung Anzeige Ursache Lösung Drv1 MOP Alarm F01 MOP Antriebsfehler Wiederherstellung nach 150s. Umrichter offline Kommunikationsfehler Kommunikationsverbindung zwischen Frequenzum- überprüfen. richter und Hauptplatine IPM Schutz IPM Modulschutz Wiederherstellung nach 150s. Fehlermeldung Phasenverlust oder An- Frequenzumrichter prüfen Comp. - Seite 93 Störungsbeseitigung Störung Anzeige Ursache Lösung Eingangsstrom Eingangsstrom zu hoch Aktuellen Messwert prüfen Warnung und ggf. justieren EEPROM Fehler- MCU Fehler Speicherkarte prüfen und warnung ggf. ersetzen V15V Überstrom V15V Überstrom oder zu V15V-Eingangsspannung /Unterspan- niedrige Spannung messen (muss zwischen nungsfehler 13,5 und 16,5 V betragen) Schwimmbad-Wärmepumpe –...
-
Seite 94: Flüssigkeits-Leckage
Störungsbeseitigung 8.1.3 Flüssigkeits-Leckage Bei ausgetretener Flüssigkeit kann es sich um Schwimmbadwasser oder Kondenswasser der Schwimmbad-Wärmepumpe handeln. Mögliche Ursachen bei einer erkannten Flüssigkeitsleckage können sein: ● Schlauch (Vorlauf, Rücklauf) ist defekt, ● Verbindungsstellen der Medienführungen sind undicht, ● Pumpe fördert mit zu hohem Fördervolumen und drückt das Medium aus undichten Medienführungen. -
Seite 95: Anhang
Anhang Anhang Entsorgung Zum Vollzug des Elektro- und Elektronikgerätegesetzes sind Wärmepumpen dieses Typs unter WEEE-Nr. 54436223 registriert Nicht mehr benötigte Geräte sind gemäß EU-Richtlinien 2012/19/EG (WEEE) und EU-Richtlinie 2011/65/EU (RoHS) zum Recyceln bzw. fachge- rechter Entsorgung gefährlicher Stoffe und Materialien bei einer Wertstoff- sammelstelle abzugeben. -
Seite 96: Gewährleistung
Anhang Gewährleistung Die Gewährleistung wird nach den derzeit gültigen gesetzlichen Bestim- mungen übernommen. Wenden Sie sich im Falle eines Gewährleistungsanspruchs bitte grundsätzlich an Ihren Fachhändler. Falls eine Rücksendung erforderlich ist, wird diese durch uns veranlasst. Hierzu stets das ausgefüllte Reklamationsformular mit der von uns vorab vergebenen Vorgangsnummer beifügen. - Seite 97 MIDAS Pool & Fountain Products GmbH www.my-midas.de...
