Mithilfe der Option Ausrichtung im Menü Setup können das
projizierte Bild auf den Kopf oder die Bildseiten spiegelgleich
vertauscht werden (Abb. 9), so dass es den Installationsanfor-
derungen angepasst wird: Front-, Decken-, Rück- und Decken
- Rückprojektion.
+12
V
USB
R/C
1.1
r
C/Y
CON
TRO
3
L (RS
B/C
232
)
b
HV
GRA
S-V
PHI
IDE
O
CS
RGB
2
4
S-V
IDE
O
1
REM
OTE
AUD
IO OU
T
MEN
U
HD
MI
1
5
ESC
INP
UT

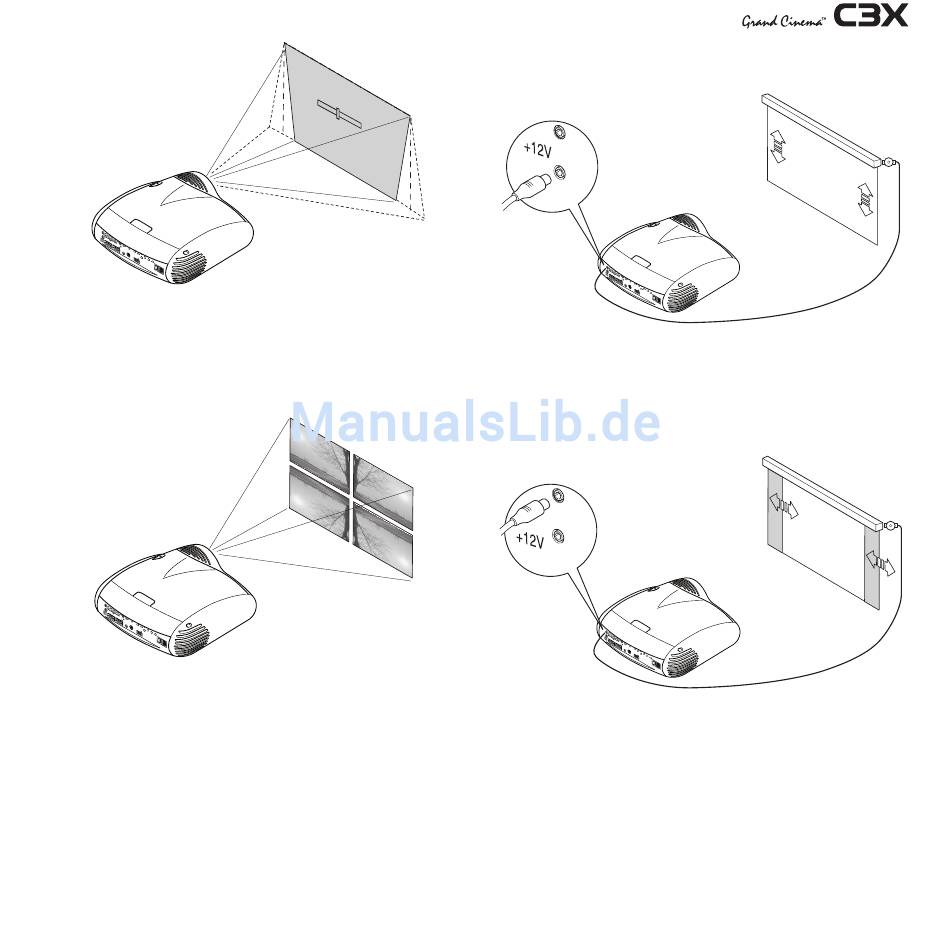

Es ist weiterhin möglich, eine versenkbare Leinwand mit Moto-
rantrieb zu verwenden, der über den +1V-Ausgang auf der
Rückseite des Projektors betätigt wird (Abb. 10).
Der Ausgang wird beim Einschalten des Projektors aktiviert
(Spannung +1 VDC) und schaltet sich ab (der Ausgang
ist spannungslos), sobald sich der Projektor in Wartestellung
befindet.
Es ist außerdem möglich, schwarze, versenkbare motorge-
steuerte Vorhänge zu benutzen, um die Projektionsleinwand
bei einem Formatwechsel des projizierten Bildes einzugrenzen
(Abb. 11). Die Steuerung des Antriebs kann über den Ausgang
auf der Rückseite des Projektors erfolgen.
K E Y
S T O
N E
2 0 %
Abb. 8a
Bei Installationen von Rückprojektionen ist eine durchscheinen-
de Leinwand zu verwenden.
Für frontale Installationen sollte bevorzugt eine Leinwand mit
schwarzen nicht reflektierenden Rändern, die das Bild perfekt
umranden, eingesetzt werden.
Abb. 9
Leinwände mit "Verstärkung 1:1" sind vorzuziehen; Richtleinwän-
de mit größerer Verstärkung können dagegen nur bei kleinen
Zuschauergruppen, die auf Höhe der Leinwandmitte gruppiert
sind, wirkungsvoll eingesetzt werden.
Vermeiden Sie, dass die Raumbeleuchtung während der Projek-
tion direkt auf die Leinwand fällt, da dadurch der Bildkontrast
verringert wird.
In der Nähe der Leinwand sollten sich keine Möbel oder sonsti-
ge Gegenstände mit reflektierenden Oberflächen oder helle
Wände befinden.
