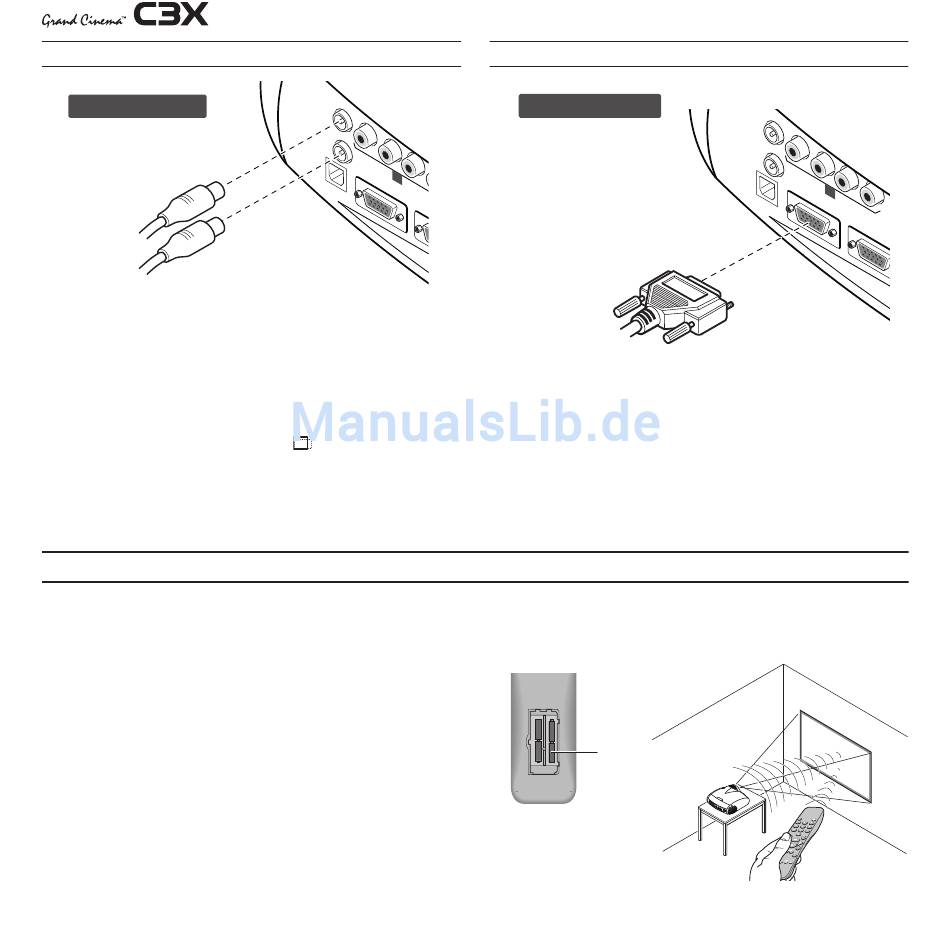

AUSGÄNGE FÜR DEN ANTRIEB MOTORGESTEUERTER lEINwÄNDE
12Volt
Abb. 17
Der Projektor verfügt über zwei Ausgänge (Spannung 1 VDC)
zur Motorsteuerung von Leinwänden und Vorhängen, um die
Projektionsleinwand bei einem Formatwechsel des projizierten
Bildes einzugrenzen (Abb. 17).
Der 1V-Ausgang wird beim Einschalten des Projektors aktiviert
(grüne Kontrolllampe leuchtet auf) und deaktiviert, sobald
sich der Projektor in Wartestellung befindet (rote Kontrolllampe
leuchtet). Der Status des Ausgangs
'Leinwand' im Menü Darstellung eingestellt werden. Mit diesem
Ausgang ist es somit möglich, motorbetätigte seitliche Vorhän-
ge, die die rechte und linke Seite der Projektionsleinwand beim
Format 16:9 eingrenzen, so zu steuern, dass die Fläche des
Formats 4:3 bedeckt wird.

8 FERNBEDIENUNG

Die Fernbedienung wird von vier Batterien 1.5 V Typ AAA ge-
speist.
Achten Sie beim Einlegen der Batterien auf die im Batteriefach
der Fernbedienung gekennzeichnete Polarität (Abb. 3). Wech-
seln Sie die Batterien aus, sobald die Fernbedienung nicht mehr
in der Lage ist, Befehle an den Projektor zu senden.
Entfernen Sie die Batterien bei längerer Stillstandszeit des
Gerätes, da ein eventuelles Austreten chemischer Stoffe die
Schaltkreise der Fernbedienung beschädigen kann.
Die Fernbedienung sendet die Befehle mithilfe von IR-Strahlen
an den Projektor.
Dank des auf der Frontseite des Projektors angebrachten Em-
pfängers kann die Fernbedienung auf die Leinwand gerichtet
werden, die die Infrarotstrahlen in Richtung Projektors reflektiert
(Abb. 19).
+ 1 2
V
R / C
U S B
r
1 . 1
C / Y
3
R S 2 B / C
b
3 2
H V
G R A
P H I
C S
R G B
kann mit der Option
14
SChNITTSTEllENANSChlUSS RS232
CONTROL RS 232
Abb. 18
Der Projektor kann über einen Personal Computer bedient
werden: es genügt, diesen Steckverbinder über ein Kabel mit
einer seriellen Schnittstelle RS3 eines Personal Computers
(Abb. 18).
Entfernen Sie eventuelle Hindernisse zwischen Fernbedienung
und Empfängern, die die Wirksamkeit der Fernbedienung zu-
nichte machen können.
4 Batterien
1,5 V
-
+
Typ AAA
+
-
-
+
+
-
+ 1 2
V
R / C
U S B
r
1 . 1
C / Y
3
R S 2
B / C
3 2
b
H V
G R A
S - V
P H I I D E
O
C S
R G B 2
4
Abb. 19
S - V
I D E
O
1
R E M
O T E A U D
I O O
U T
