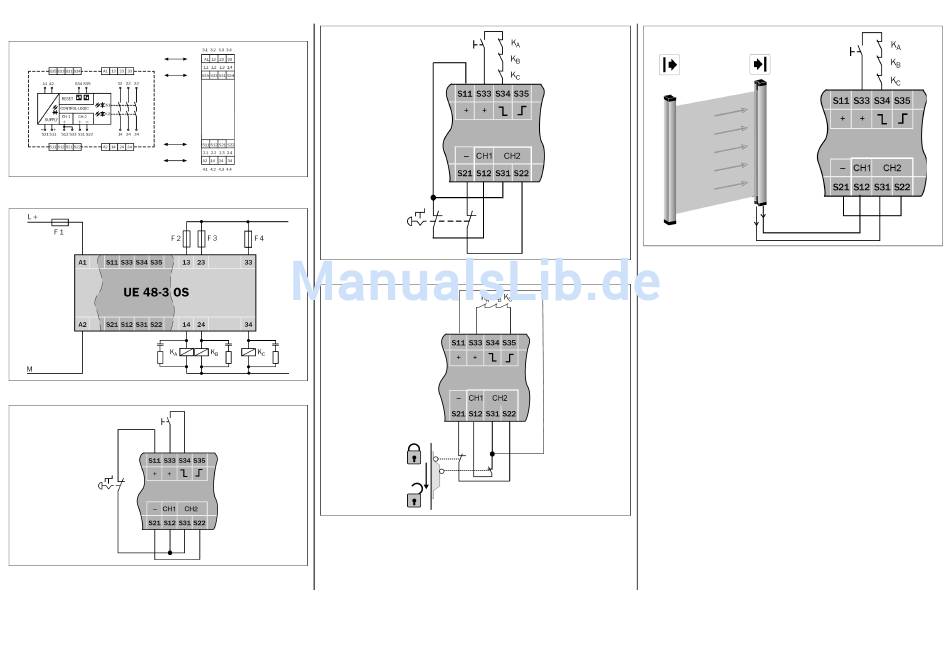

10 Schaltbild
Abb. 1: Schaltbild UE48­3OS

11 Applikationsbeispiele

Abb. 2: Basisbeschaltung UE48-3OS: Spannungsversorgung, zweikanaliger Ausgangskreis (siehe
Technische Daten)
Abb. 3: Beispiel eines einkanaligen Not-Aus mit manueller Rücksetzung
Steckblockklemme
Geräteanschluss
Steckblockklemme
Geräteanschluss
Geräteanschluss
Steckblockklemme
Geräteanschluss
Steckblockklemme
Abb. 4: Beispiel eines zweikanaligen Not-Aus mit Querschlussüberwachung, manueller Rücksetzung,
Schützkontrolle
Abb. 5: Beispiel einer zweikanaligen Schutztürabsicherung mit Querschlussüberwachung und manueller
Rücksetzung
Abb. 6: Beispiel einer berührungslos wirkenden Schutzeinrichtung (BWS) mit aktiven Schaltaus-
gängen (OSSD), manueller Rücksetzung, Schützkontrolle
