Hardwareeinrichtung
Kapitel 2. Hardwareeinrichtung
Dieses Motherboard bietet die gesamte Standardausrüstung für klassische PC sowie hohe Flexibilität für
zukünftige Aufrüstungsanforderungen. Dieses Kapitel stellt Schritt für Schritt diese Standardausrüstung
vor, sowie, so umfassend wie möglich, zukünftige Aufrüstmöglichkeiten.
Dieses Kapitel ist nach folgenden Eigenschaften angeordnet:
2-1 Installation des Motherboards am Chassis
2-2 Installation der Halterung für Pentium
2-3 Installation des Systemspeichers
2-4 Anschlüsse, Header und Switches
Bevor Sie mit der Installation beginnen: Bitte denken Sie daran, das ATX12V-Netzteil auszuschalten
(schalten Sie den +5V Standbystrom komplett ab), oder das Netzkabel abzutrennen, bevor Sie Anschlüsse
oder Zusatzkarten installieren oder herausziehen. Wenn Sie dies nicht tun, können Komponenten des
Motherboards oder Zusatzkarten inkorrekt arbeiten oder beschädigt werden.
2-1. Installation des Motherboards am Chassis
Die meisten Computerchassis haben eine Grundplatte mit vielen Befestigungslöchern, auf denen Sie das
Motherboard sicher anbringen und zugleich Kurzschlüsse verhindern können. Sie können das
Motherboard auf zwei Arten an der Grundplatte des Chassis anbringen:
mit Dübeln
oder mit Stöpseln
Im Prinzip sind Dübel der beste Weg zur Anbringung des
Motherboards , und nur wenn Sie dies aus irgendeinem Grunde
nicht schaffen, sollten Sie das Motherboard mit Stöpseln befestigen.
Schauen Sie sich das Motherboard genau an, und Sie werden darauf
viele Befestigungslöcher sehen. Richten Sie diese Löcher mit den
Befestigungslöchern auf der Grundplatte aus. Wenn die Löcher sich
ausrichten lassen und sich dort auch Schraubenlöcher befinden,
können Sie das Motherboard mit Dübeln
anbringen. Wenn die Löcher sich ausrichten
lassen und sich dort nur Schlitze befinden,
können Sie das Motherboard nur mit Stöpseln
anbringen. Stecken Sie die Spitzen der Stöpsel
in die Schlitze. Wenn Sie dies mit allen
Schlitzen
getan
haben,
Motherboard in seine mit den Schlitzen
ausgerichtete Position schieben. Nach der
Positionierung des Motherboards prüfen Sie, ob

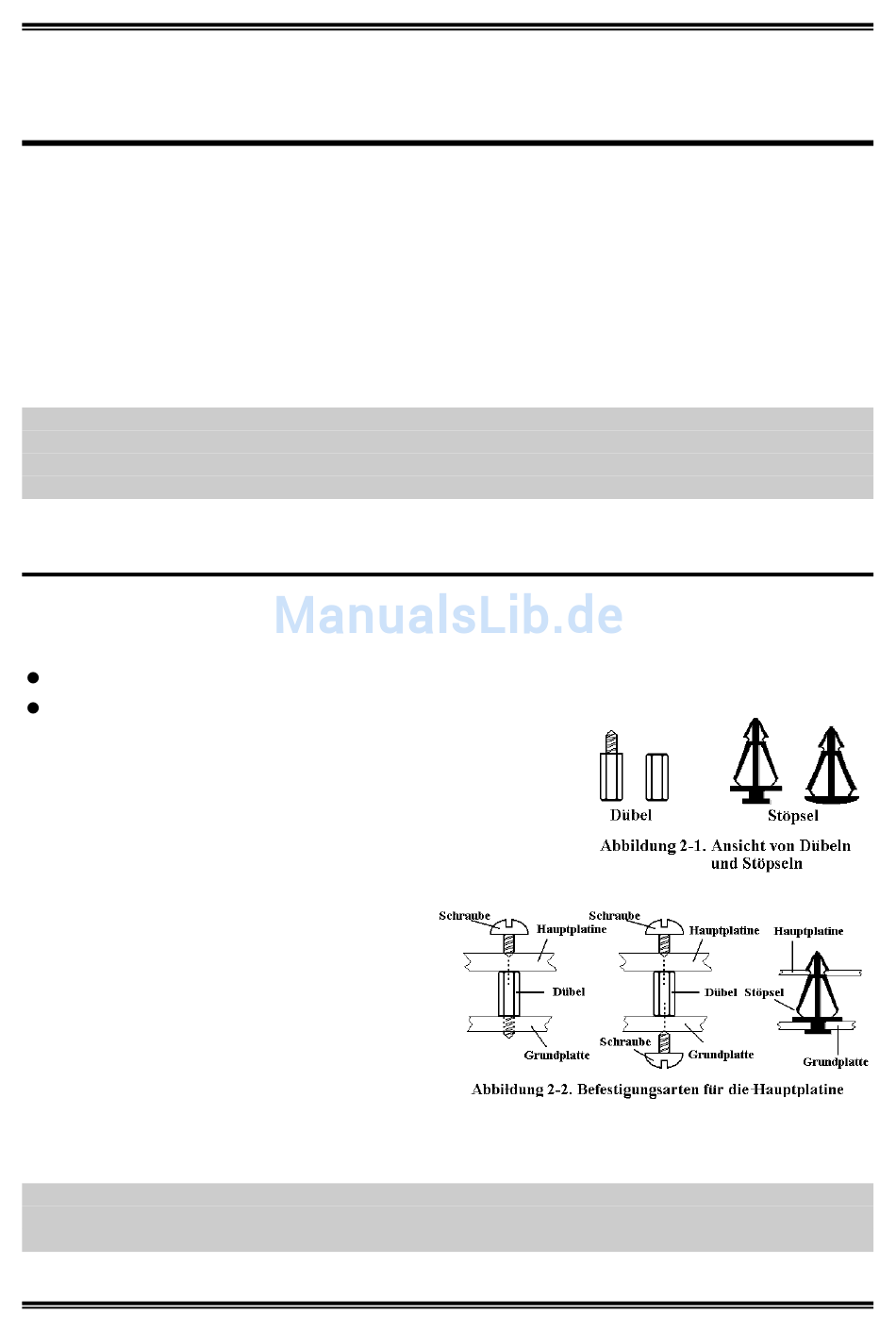

alles in Ordnung ist, bevor Sie das Gehäuse wieder aufsetzen. Das folgende Bild zeigt Ihnen, wie das
Motherboard mit Dübeln bzw. Stöpseln anzubringen ist:
Achtung: Um Kurzschlüsse des PCB-Schaltkreses zu vermeiden, ENTFERNEN Sie bitte die Metalpinne
bzw. Abstandhalter, wenn sie schon auf der Gehäusebasis befestigt sind und keine Befestigungslöcher zur
Ausrichtung mit dem Motherboard aufweisen.
®
4 CPU und Kühlblech
