Abit IT7-MAX2 Handbuch Seite 14

2-6

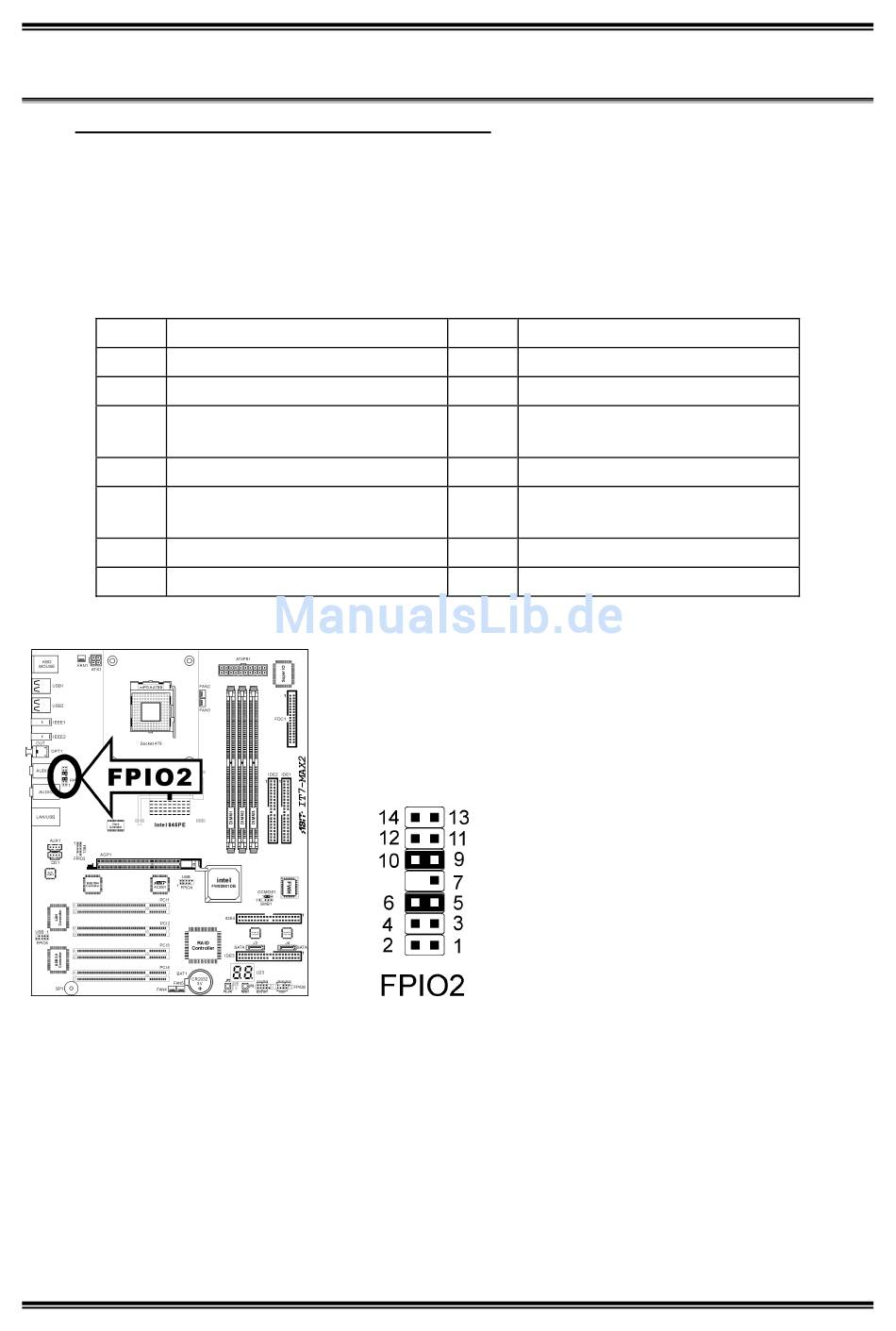

(4). FPIO2: Header für Frontplatten-Audioanschluss
Dieser Header dient der Verbindung mit dem Audioanschluss auf der Frontplatte.
•
Entfernen Sie alle Jumper dieses Headers, um den Audioanschluss an der Frontplatte zu verwenden.
Verbinden Sie den Header dann über das beigefügte Verlängerungskabel mit der Frontplatte.
•
Trennen Sie das Verlängerungskabel zur Verwendung des Audioanschlusses auf der Rückseite ab,
und befestigen die Jumper wieder auf Pin 5-6 und Pin 9-10 (Voreinstellung).
Pin
1 Audio Mic.
3 Audio Mic. Bias
Lautsprecherausgang; rechter
5
Kanal
7 X
Lautsprecherausgang; linker
9
Kanal
11 Erde
13 VCC
IT7-MAX2
Pin-Zuteilung Pin Pin-Zuteilung
2 Erde
4 VCC
Lautsprecherausgang; rechter
6
Channel Return
8 NC
Lautsprecherausgang; linker
10
Channel Return
12 S/PDIF-In
14 S/PDIF-Out
Kapitel 2
