Abit IT7-MAX2 Handbuch Seite 24

2-16 Kapitel 2

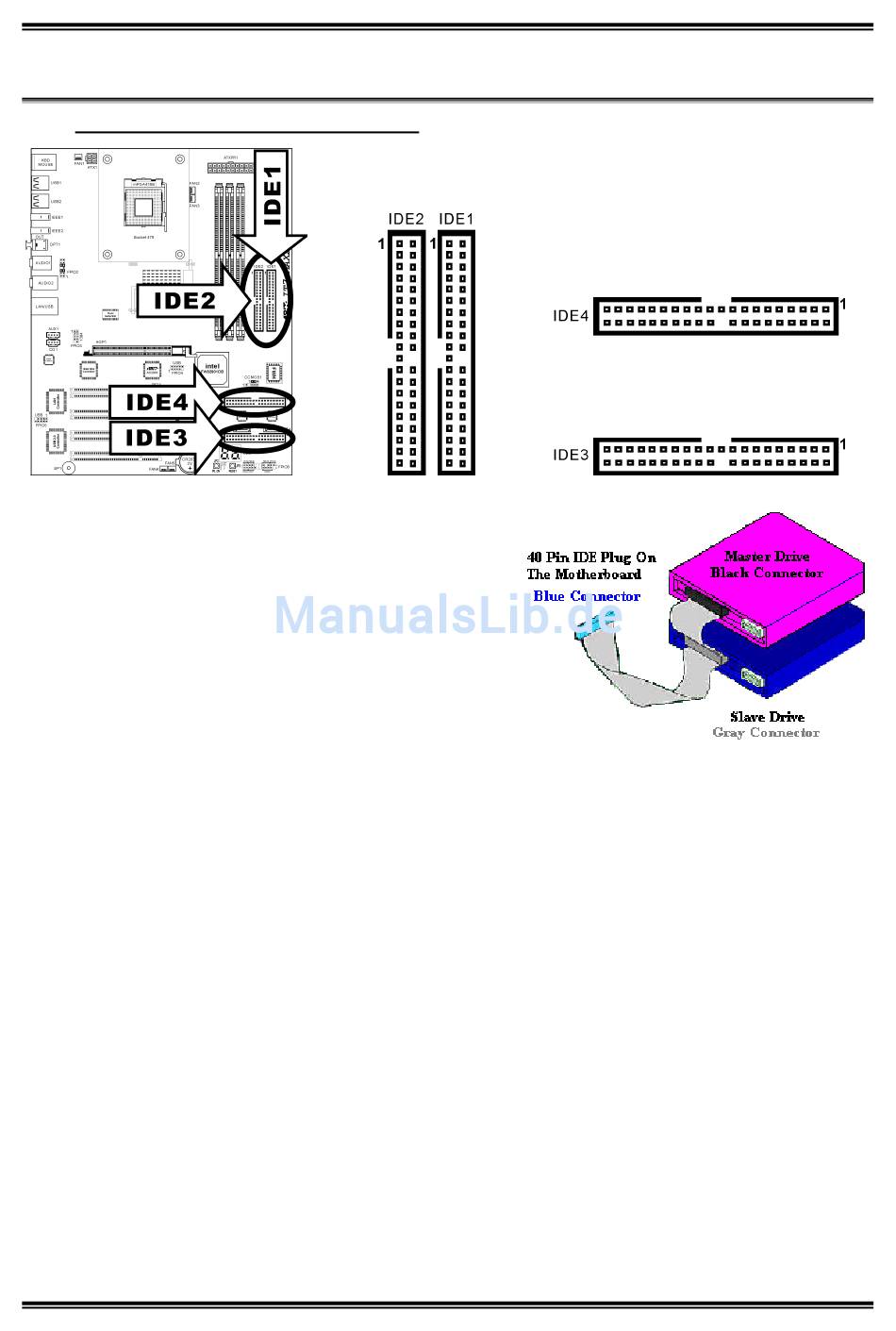

(15). Anschlüsse IDE1/IDE2 und IDE3/IDE4
Dieses Motherboard bietet zwei IDE-Steckplätze zum
Anschluss von bis zu vier IDE-Laufwerken im Ultra DMA
100 Modus über Ultra DMA 66 Bandkabel. Jedes Kabel
hat 40 Pole, 80 Leiter und drei Anschlüsse zum Anschluss
zweier Festplatten an das Motherboard. Verbinden Sie das
einzelne Ende (blauer Anschluss) an der längeren Seite des
Bandkabel mit der IDE Schnittstelle auf dem Motherboard
und die anderen beiden zwei Enden (grauer und schwarzer
Anschluss) an der kürzeren Seite des Bandkabels mit den
Anschlüssen auf den Festplatten.
Wenn Sie zwei Festplatten zusammen über einen
IDE-Kanal anschließen möchten, müssen Sie das zweite Laufwerk nach dem ersten Master-Laufwerk auf
Slave-Modus konfigurieren. Bitte schauen Sie sich die Dokumentation Ihrer Laufwerke zur Einstellungen
der Brücken an. Das erste an IDE1 angeschlossene Laufwerk wird normalerweise "Primary Master"
genannt, das zweite Laufwerk "Primary Slave". Das erste an IDE2 angeschlossene Laufwerk wird
"Secondary Master" genannt, und das zweite Laufwerk"Secondary Slave".
Schließen Sie keine langsamen Legacy-Laufwerke wie z. B. CD-ROM-Laufwerke, zusammen mit einer
anderen Festplatte an denselben IDE-Kanal an; dies verringert Ihre Systemleistung.
IDE3~IDE4 sind Extrageräte, die von einem HighPoint HPT374 Chipsatz kontrolliert werden. Diese
Bonusfuktion erlaubt reguläre Ultra ATA/133-Gerätesteckplätze, oder ein RAID-Array in der
Kombination von RAID 0, RAID 1 oder RAID 0+1 Modus.
IT7-MAX2
