Abit IT7-MAX2 Handbuch Seite 22

2-14

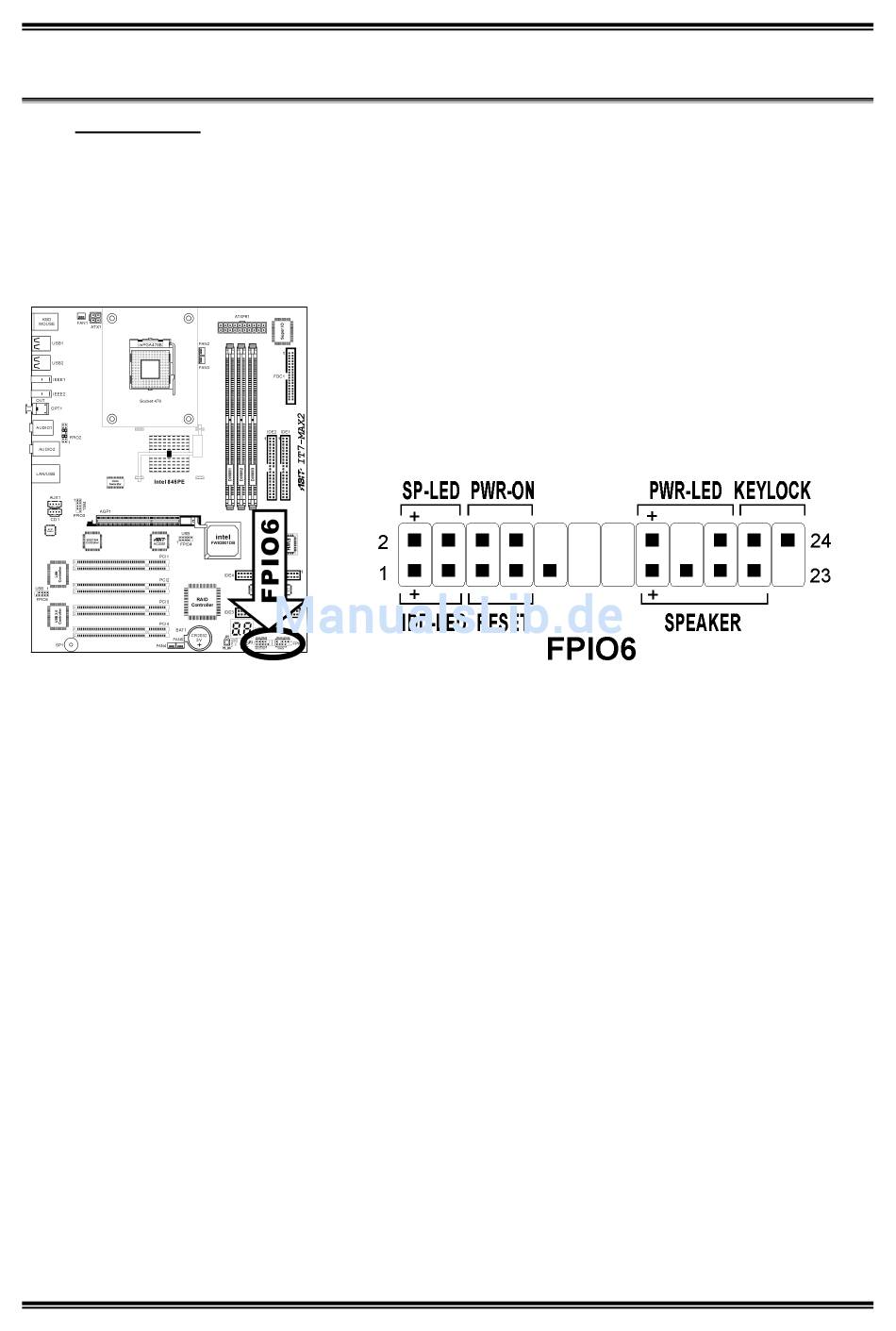

(12). Header FPIO6
Die Header dienen zum Anschluss von Switches und LED-Anzeigen vorne am Gehäuse.
Achten Sie auf Polposition und Ausrichtung der Netz-LED. Die dem Pol in der Abbildung zugeordnete
Kennzeichnung "+" steht für positive Polarität des LED-Anschlusses. Bitte achten Sie beim Anschluss
dieser Header darauf. Eine falsche Ausrichtung führt nur dazu, dass die LED nicht aufleuchtet, aber
inkorrekter Anschluss der Switches kann zu Systemfehlfunktionen führen.
•
Pol 1 - 3: HDD LED Header
Schließen Sie dies an das Kabel der Festplatten-LED Kabel an der Vorderseite des Gehäuses an.
•
Pol 5 - 7: Header für Hardware-Rückstellung-Switch
Schließen Sie dies an das Kabel des Switches zur Hardware-Rückstellung an der Vorderseite des
Gehäuses an.
•
Pol 15 - 21: Lautsprecher-Header
Schließen Sie dies an das Kabel des Systemlautsprechers im Gehäuse an.
•
Pol 2 - 4: Suspend LED-Header
Verbinden Sie dies an das Kabel der Suspend LED an der Vorderseite des Gehäuses an (wenn
vorhanden).
•
Pol 6 - 8: Header für Netzschalter
Schließen Sie dies an das Kabel des Netzschalters an der Vorderseite des Gehäuses an.
•
Pol 16 - 20: Header für Netz-LED
Schließen Sie dies an das Kabel der Netz-LED an der Vorderseite des Gehäuses an.
•
Pol 22 - 24: Keylock Header
Hier können Sie das Kabel für die Tastaturverriegelung an der Gehäusefront anschliessen (wenn
vorhanden).
IT7-MAX2
Kapitel 2
