2-3. Installation des Systemspeichers

Dieses Motherboard hält zur Speichererweiterung drei 184-polige DDR DIMM-Steckplätze bereit. Die

minimale Speichergröße beträgt 64MB, die maximale Speichergröße 2GB DDR SDRAM (DIMM2 &

DIMM3 shared)..

Bank

Bank 0, 1 (DIMM1)

Bank 2, 3 (DIMM2)

Bank 3, 2 (DIMM3)

Anmerkung: Statische Elektrizität kann die elektronischen Komponenten des Computers oder der

optionalen Boards beschädigen. Bevor Sie diese Vorgänge starten, stellen Sie sicher, dass Sie alle

statische Elektrizität an Ihrem Körper entladen haben, indem Sie kurz ein geerdetes Metallobjekt

berühren.

1. Schalten Sie den Computer ab und trennen das Netzkabel ab.

2. Finden Sie den DDR DIMM-Steckplatz.

3. Drücken Sie beide Auswurflaschen des DDR

DIMM-Steckplatzes nach außen.

4. Stecken Sie das Speichermodul in den DDR

DIMM-Steckplatz. Achten Sie darauf, in welche

Richtung das Modul in den Steckplatz passt. Dies

stellt sicher, dass das DIMM-Modul nur in eine

Richtung in den Steckplatz passt.

5. Drücken Sie das Speichermodul fest in den DDR

DIMM-Steckplatz, bis beide Auswurflaschen

einschnappen.

Tabelle 2-1. Dies ist die gültige Speicherkonfiguration:

Speicher-Module

64, 128, 256, 512MB, 1GB

Gesamter Systemspeicher

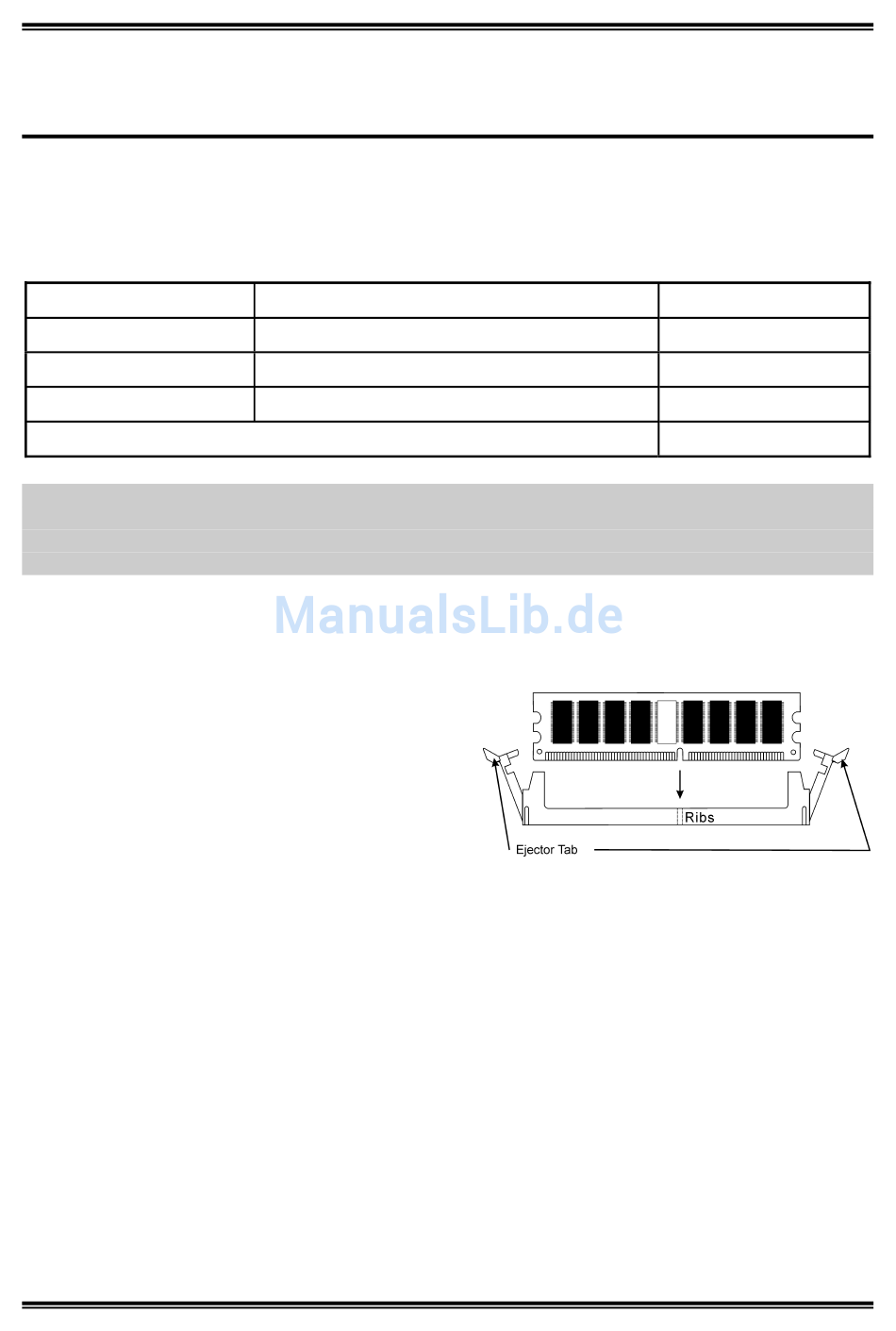

Abb. 2-4. Installation der Speichermodule

2-3

Gesamtspeicher

64MB ~ 1GB

64MB ~ 2GB
