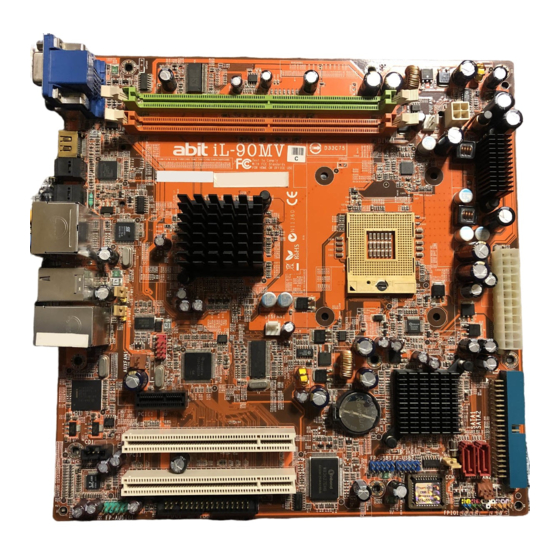

- Seite 1 Intel Socket 478 (Core Duo) iL-90MV Micro ATX Motherboard Intel ViiV Technologie zertifiziert Intel 945GT/ICH7m-DH Motherboard Intel GMA 950 Intel Socket 478 HDMI 1.2 Technologie (Core Duo) RoHS-Konformität 7.1 Kanal HD Audio Handbuch Intel 82573L GbE LAN...
- Seite 2 Handbuch Deutsch, Zweite Fassung August, 2006 Anmerkungen zum Copyright und zur Garantie Dieses Dokument enthält Materialien, die durch internationale Kopierschutzgesetze geschützt sind. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne die ausdrückliche Genehmigung des Herstellers und Autors dieses Handbuchs reproduziert, versendet oder übertragen werden.
-
Seite 3: Inhaltsverzeichnis
2.6.8 PCI-Erweiterungssteckplätze ..........2-18 2.7 Integrierte Anzeigen und Tasten ..........2-19 2.7.1 Power-Indikatoren............. 2-19 2.8 Anschluss von E/A-Geräten............2-20 3. BIOS-Setup ..............3-1 3.1 Standard CMOS Features..............3-2 3.2 Advanced BIOS Features ..............3-5 3.3 Advanced Chipset Features............3-8 3.4 Integrated Peripherals..............3-11 iL-90MV... - Seite 4 4.4 Realtek Audiotreiber ..............4-8 4.5 Intel PRO Netzwerkverbindungstreiber ..........4-9 4.6 USB 2.0-Treiber ................4-9 4.7 Intel SATA-Treiberdiskettenerstellung.......... 4-10 4.8 ABIT EQ (Hilfsprogramm Hardware Doctor) ......... 4-11 4.9 FlashMenu (BIOS Update Hilfsprogramm)........4-13 5. Anhang ................5-1 5.1 Troubleshooting (Wo Sie Technische Hilfe finden?) ......5-1 5.1.1 F &...
-
Seite 5: Einleitung
• Dolby Master Studio zertifiziert Expansionssteckplätze • 1x PCI-E X1 Steckplatz • 2x PCI Steckplätze Interne E/A-Anschlüsse • 1x Floppyanschluss • 1x ATA 100/66/33 IDE Anschluss • 2x SATA 1.5Gb/s –Anschlüsse • 2x USB 2.0 Anschlüsse • 1x IEEE1394 Anschluss iL-90MV... -
Seite 6: Rohs-Konformität
• Unterstützt 2 Buchsen IEEE 1394 mit 400Mb/s Transferrate RoHS-Konformität • 100% bleifrei und RoHS-konform Von ABIT entwickelt • ABIT OTES STREAM Wärmezerstreuungslösung Verschiedenes • Micro ATX Formfaktor (245mm x 245mm) ※ Technische Daten und Information in diesem Handbuch können ohne Vorankündigung geändert werden. -

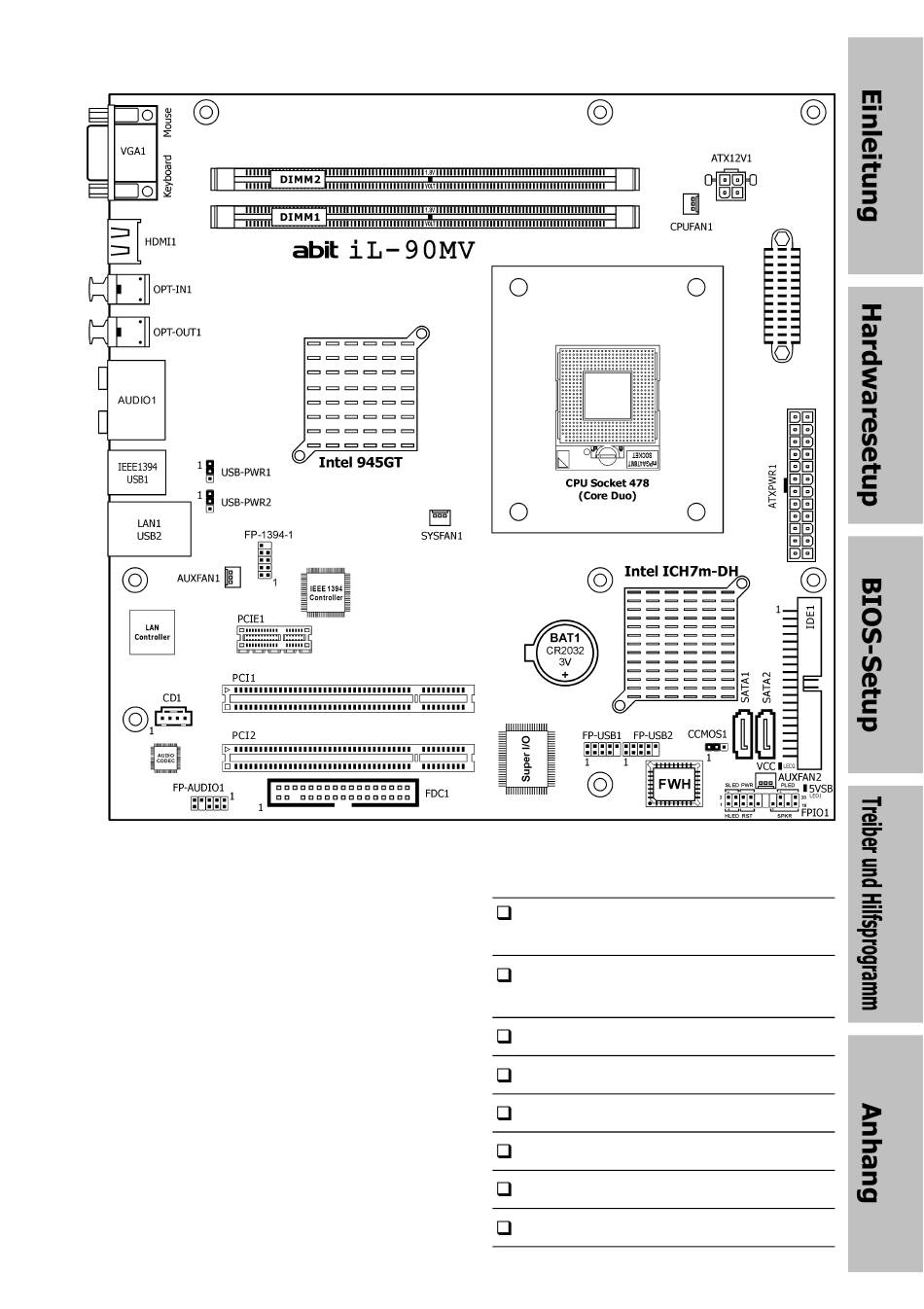

Seite 7: Motherboard-Layout
1.2 Motherboard-Layout iL-90MV... - Seite 8 iL-90MV...
-
Seite 9: Hardwaresetup
Sie das Motherboard in seine mit den Schlitzen ausgerichtete Position schieben. Nach der Positionierung des Motherboards prüfen Sie, ob alles in Ordnung ist, bevor Sie das Gehäuse wieder aufsetzen. Das folgende Bild zeigt Ihnen, wie das Motherboard mit Dübeln bzw. Stöpseln anzubringen ist: iL-90MV... -
Seite 10: Jumper-Einstellungen Überprüfen
SCHLIESSEN (SHORT). Nehmen Sie den Jumper ab oder stecken Sie ihn auf nur einen Kontakt (für späteren Gebrauch), um diesen zu ÖFFNEN (OPEN). GESCHLOSSEN OFFEN OFFEN Bei einem 3-pol. Jumper können Sie Kontakte 1~2 oder 2~3 durch Einstecken des Jumpers schließen. Kontakt 1~2 GESCHLOSSEN Kontakt 2~3 GESCHLOSSEN iL-90MV... -
Seite 11: Cmos-Speicher-Löschen-Jumper Und Backup-Batterie
4. Bei inkorrekter Einstellung der CPU-Taktfrequenz drücken Sie die <Del> Taste gleich nach Einschalten des Systems, um in die BIOS-Einstellung zu gelangen. 5. Stellen Sie die korrekte CPU-Taktfrequenz ein bzw. stellen Sie die Defaulteinstellung wieder her. 6. Speichern Sie Ihre Eingabe und beenden Sie das BIOS-Setupmenü. iL-90MV... - Seite 12 4. Stecken Sie den Netzstecker wieder ein und schalten Sie das Gerät ein. 5. Öffnen Sie das BIOS-Setupmenü. Konfigurieren Sie ggf. die Einstellungswerte. Vorsicht: ※ Explosionsgefahr bei inkorrekt eingesetzter Batterie. ※ Nur mit gleicher oder gleichwertiger Batterie, wie vom Batteriehersteller empfohlen, ersetzen. ※ Entsorgen verbrauchte Batterien entsprechend Hinweisen Batterieherstellers. iL-90MV...
-
Seite 13: Wake-Up Header
Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB1-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB1-Port. • USB-PWR2: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB2-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB2-Port. iL-90MV... -
Seite 14: Gehäusekomponenten Anschließen
Stromkabels kann es jedoch zu Systeminstabilität kommen oder Ihr System kann wegen unzureichender Netzteilleistung nicht gestartet werden. Eine minimale Netzteilleistung von 300W wird empfohlen. ATX12V1: ATX 12V 4-pol. Netzteilbuchse Dieser Anschluss versorgt die CPU. Ohne Stromanschluss an diese Buchse kann das System nicht gestartet werden. iL-90MV... -
Seite 15: Header Für Frontplattenschalter & Anzeigen
• PWR (Pol 6, 8) Schließen Sie dies an das Kabel des Netzschalters an der Vorderseite des Gehäuses an. • PLED (Pol 16, 18, 20) Schließen Sie dies an das Kabel der Netz-LED an der Vorderseite des Gehäuses an. iL-90MV... -
Seite 16: Lüfter Stromanschlüsse
2.4.3 LÜFTER Stromanschlüsse Diese Anschlüsse liefern jeweils Strom für die in Ihrem System installierten Lüfter. • CPUFAN1: CPU-Lüfter Stromanschluss • SYSFAN1: System-Lüfter Stromanschluss • AUXFAN1~2: Hilfslüfter-Lüfter Stromanschluss ※ Diese Lüfteranschlüsse sind keine Jumper. SETZEN DIE KEINE JUMPERKAPPEN AUF DIESE ANSCHLÜSSE. iL-90MV... -
Seite 17: Hardware Installieren
Sockel. Stecken Sie die CPU nicht mit Gewalt in den Sockel ein. Sie passt nur in eine Richtung. 3. Drehen einem Schlitzschraubenzieher die Schraube im Uhrzeigersinn, um die Schraube von der Entriegelposition in die Verriegelposition zu bringen. iL-90MV... -
Seite 18: Achten Sie Darauf, Dass Die Wärmeleitpaste Gleichmäßig Verteilt Und Brauchbar
Sie den Kühlkörper neu installieren. Durch Auftragen von ein paar Tropfen Wärmeleitpaste kann der Kontakt zwischen der CPU und dem Kühlkörper verbessert werden. Vor allem dann, wenn Sie den Kühlkörper bereits mehrere Male installiert und entfernt haben. 2-10 iL-90MV... - Seite 19 Anschauung. Für detaillierte Informationen zur Installation Ihrer Baugruppe siehe bitte dessen Installationsanleitung. ※ Eine höhere Lüftergeschwindigkeit sorgt für bessere Luftzirkulation und damit bessere Kühlung. Seien Sie beim Berühren von Wärmeableitern trotzdem vorsichtig, diese können sehr heiß sein. iL-90MV 2-11...
-
Seite 20: Ddr2 Speicher Steckplätze
※ Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Boards beschädigen. Bevor Sie diese Vorgänge starten, stellen Sie sicher, dass Sie alle statische Elektrizität an Ihrem Körper entladen haben, indem Sie kurz ein geerdetes Metallobjekt berühren. 2-12 iL-90MV... -
Seite 21: Anschließen Von Peripheriegeräten
※ Achten Sie darauf, die “Master”- und “Slave”-Eigenschaften zu konfigurieren, ehe Sie zwei Laufwerke über ein einzelnes Flachbandkabel anschließen. Die rot markierte Ader des Flachbandkabels muss jeweils mit Pin 1 am IDE-Anschluss und am Anschluss der Festplatte(n) übereinstimmen. iL-90MV 2-13... -
Seite 22: Serial Ata Anschluß
Motherboards. Verbinden Sie das andere Ende mit dem SATA-Gerät. 2. Verbinden Sie das SATA-Stromkabel mit dem SATA-Gerät, das andere Ende mit dem Netzteil. ※ Das abgebildete Motherboard dient nur zur Illustration und kann vom in diesem Handbuch beschriebenen Motherboard abweichen. 2-14 iL-90MV... -
Seite 23: Zusätzliche Usb Port-Header
Jeder Anschluss unterstützt einen weiteren IEEE1394-Anschluss über Anschluss eines Kabels an die E/A-Anschlussleiste der Rückseite oder IEEE1394-Buchse an der Frontseite Ihres Gehäuses. Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung TPA0 + TPA0 - Erde Erde TPB0 + TPB0 - +12V +12V Erde ※ Prüfen Sie, dass die Anschlusskabel dieselbe Kontaktbelegung aufweisen. iL-90MV 2-15... -
Seite 24: Interne Audioanschlüsse
Fronttafel-Modul nicht mit dem Pol 4 “AVCC” dieses Sockels. Pin-Zuweisung Pin-Zuweisung Pin-Nr Pin-Nr (HD AUDIO) (AC’97 AUDIO) MIC2 L MIC In AGND MIC2 R MIC Power AVCC FRO-R Line Out (R) MIC2_JD F_IO_SEN FRO-L Line Out (L) LINE2_JD 2-16 iL-90MV... - Seite 25 “Realtek HD Audio Manager”-Symbol in der Taskleiste. 2. Klicken Sie auf den “Audio I/O [Audio E/A]”-Registerreiter und dann auf “Connector Settings [Anschlusseinstellungen]”. 3. Klicken Sie auf “Disabled front panel jack detection [Fronttafel-Anschlusserkennun g deaktivieren]” und dann zur Bestätigung auf “OK”. iL-90MV 2-17...
-
Seite 26: Pci Express X1 Erweiterungssteckplatz
2.6.7 PCI Express X1 Erweiterungssteckplatz Diese Steckplätze unterstützen den Anschluss von Erweiterungskarten, die den PCI-Express Spezifikationen entsprechen. 2.6.8 PCI-Erweiterungssteckplätze Diese Steckplätze unterstützen den Anschluss von Erweiterungskarten, die den PCI Spezifikationen entsprechen. 2-18 iL-90MV... -
Seite 27: Integrierte Anzeigen Und Tasten
2.7 Integrierte Anzeigen und Tasten 2.7.1 Power-Indikatoren Diese Indikatoren zeigen Ihnen den Power-Status des Motherboards bei verbundener Stromquelle. • 5VSB: Diese LED leuchtet, wenn das Netzteil an eine Stromquelle angeschlossen ist. • VCC: Diese LED leuchtet, wenn das Systemstrom angeschaltet ist. iL-90MV 2-19... -
Seite 28: Anschluss Von E/A-Geräten
Mic-In: Anschluss für externes Mikrofon. • IEEE1394: Anschluss für Geräte mit IEEE1394 Protokoll. • LAN1: Anschluss für Local Area Network. • USB1/USB2: Anschluss für USB-Geräte wie z. B. Scanner, digitale Lautsprecher, Monitoren, Maus, Tastatur, Hub, Digitalkamera, Joystick etc. 2-20 iL-90MV... -
Seite 29: Bios-Setup
※ Zur Verbesserung der Stabilität und Leistung des Systems verbessern unsere Techniker das BIOS-Menü fortwährend. Die BIOS-Setup-Bildschirem und Beschreibungen in diesem Handbuch dienen nur zu Ihrer Referenz und können mit dem, was auf Ihrem Bildschirm erscheint, nicht komplett übereinstimmen. iL-90MV... -
Seite 30: Standard Cmos Features
Mit diesem Element stellen Sie das Datum ein (normalerweise das aktuelle Datum), und zwar im Format [Monat], [Datum] und [Jahr]. Time (hh:mm:ss) Mit diesem Element stellen Sie die Zeit ein (normalerweise die aktuelle Zeit), und zwar im Format [Stunde], [Minute] und [Sekunde]. iL-90MV... - Seite 31 Dieses Element wählt den Modus zum Zugriff auf Ihre IDE-Geräte aus. Lassen Sie dieses Element bei seiner Voreinstellung [Auto], um den Zugriffsmodus Ihrer HDD automatisch erkennen zu lassen. Capacity Dieses Element zeigt das ungefähre Fassungsvermögen des Laufwerks. Normalerweise ist diese Größe etwas größer Größe eines formatierten Datenträgers, Datenträger-Prüfprogramm angibt. iL-90MV...
-
Seite 32: Kehren Sie Hier Zum Setup-Menü Standard Cmos Features Zurück
Arbeitsspeichers ist normalerweise 640K für Systeme mit 640K oder mehr auf dem Motherboard integrierten Speicher. Extended Memory Dieses Element zeigt die Menge des erweiterten Speichers, der während des Systemstarts erkannt wird. Total Memory Dieses Element zeigt den gesamten zur Verfügung stehenden Systemspeicher. iL-90MV... -
Seite 33: Advanced Bios Features
Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Phoenix – AwardBIOS CMOS Setup Utility Advanced BIOS Features C1E Function Enabled Item Help Execute Disable Bit Enabled EIST Function Enabled :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults iL-90MV... -
Seite 34: Kehren Sie Hier Zum Setup-Menüadvanced Bios Features Zurück
Dieses Element bestimmt den voreingestellten Zustand der Nummerntastatur beim Systemstart. [On]: Die Nummerntastatur dient zur Zahleneingabe. [Off]: Die Nummerntastatur dient zur Richtungseingabe (Pfeiltasten). Security Option Dieses Element bestimmt, wann das System nach einem Kennwort fragt – bei jedem Systemstart oder nur beim Aufrufen des BIOS-Setup. iL-90MV... - Seite 35 Taktsignale an diese nicht genutzten PCI-Steckplätze. [No]: Das System sendet immer Taktsignale an alle PCI-Steckplätze. ※ Stellen Sie diese Option auf [Disabled], wenn Ihr System Karten enthält, die es nicht automatisch erkennen kann und, was zu Fehlfunktionen führen kann. iL-90MV...
-
Seite 36: Advanced Chipset Features
DRAM-Befehl Lese/Schreibbefehl. RAS# Precharge (tRP) Dieses Element regelt die Untätigkeitszyklen nach der Ausgabe eines Precharge-Befehls an das DRAM. Precharge Delay (tRAS) Dieses Element regelt die Anzahl der DRAM-Takte für die DRAM-Parameter. System Memory Frequency Dieses Element bestimmt die DRAM-Frequenz. iL-90MV... -
Seite 37: Kehren Sie Hier Zum Setup-Menü Advanced Chipset Features Zurück
Dieses Element bestimmt den Typ des Anzeigegerätes, das über den "HDMI-Anschluss" an dieses Motherboard angeschlossen wird. [DVI]: Wählen diese Option, wenn einen Nicht-HDMI-Monitor über "HDMI-Anschluss" an dieses Motherboard anschließen. Dies ist die Standardeinstellung. [Normal]: Wählen Sie diese Option, wenn Sie ein digitales HDMI-Anzeigegerät über den "HDMI-Anschluss" an dieses Motherboard anschließen. iL-90MV... - Seite 38 Dieses Element bestimmt die Größe des für den Frame-Zwischenspeicher freigegebenen Arbeitsspeichers. DVMT Mode Dieses Element bestimmt den Modus des Grafik-Speichers, den das System unterstützen soll. DVMT/FIXED Memory Size Dieses Element bestimmt die Größe des Grafik-Speichers, den das System unterstützen soll. 3-10 iL-90MV...
-
Seite 39: Integrated Peripherals
IDE Channel 4 Master Auto IDE Channel 4 Slave Auto :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults IDE Bus Master Diese Option aktiviert bzw. deaktiviert die IDE-Busmastering-Fähigkeit unter DOS. iL-90MV 3-11... - Seite 40 IDE Slave Kein Kein Kein Kein Combined *2 SATA1 SATA2 IDE Master IDE Slave Kein Kein SATA Only SATA1 SATA2 Kein Kein Kein Kein *1: Wenn [PATA IDE-Modus] wie IDE-1 funktioniert. *2: Wenn [PATA IDE-Modus] wie IDE-2 funktioniert. 3-12 iL-90MV...
-
Seite 41: Die Option [Enhanced Mode] (Erweitert-Modus) Unterstützt Nicht Windows
- USB Keyboard Support via - USB Mouse Support via On-Chip Audio Controller Enabled :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults On-Chip USB Controller Diese Option aktiviert oder sperrt den USB-controller. iL-90MV 3-13... - Seite 42 Phoenix – AwardBIOS CMOS Setup Utility Super-IO Device Floppy Disk Controller Enabled Item Help :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Floppy Disk Controller Mit dieser Option können Sie den Onboard FDC-Controller aktivieren/deaktivieren. 3-14 iL-90MV...
- Seite 43 Diese Option aktiviert oder sperrt den IEEE 1394 Controller. Network Controller Diese Option aktiviert oder sperrt den LAN Controller. Invoke Boot Agent Mit diesem Element können Sie den Boot ROM (anstatt eines Laufwerks) zum Systemstart verwenden und direkt auf das LAN zugreifen. iL-90MV 3-15...
-
Seite 44: Power Management Setup
[Instant-Off]: Drücken und Loslassen des Netzschalters schaltet das System sofort aus. Wake Up by PME# of PCI Ist diese Option aktiviert [Enabled], kann das System (aus dem Soft-Off-Status) über den Zugriff auf eine PCI-Erweiterungskarte aufgeweckt werden. Die PCI-Karte muss dabei die Wake-Up-Funktion unterstützen. 3-16 iL-90MV... - Seite 45 [Mouse Right]: Doppelklicken Sie die rechte Maustaste, um das System anzuschalten. [Any KEY]: Schalten Sie das System mit einer beliebigen Tastaturtaste an. [Button Only]: Schalten Sie das System nur mit dem Netzschalter an. [Keyboard 98]: Schalten Sie das System mit der Netztaste auf einer “Tastatur 98”-kompatiblen Tastatur an. iL-90MV 3-17...
- Seite 46 Zustand zurück, in dem es sich vor dem Stromausfall befand. Wenn der Systemstrom beim Netzstromausfall ausfällt, bleibt es ausgeschaltet, wenn der Strom wiederkehrt. Wenn das Systemstrom beim Netzstromausfall an ist, schalet sich das System wieder an, wenn der Strom wiederkehrt. 3-18 iL-90MV...
-
Seite 47: Pnp/Pci Configurations
:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:General Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults Resources Controlled By Dieses Element konfiguriert alle Boot- und Plug-und-Play-kompatiblen Geräte. [Auto]: Das System erkennt die Einstellungen automatisch. [Manual]: Wählen Sie de spezifischen IRQ-Ressourcen im Menü “IRQ Resources”. iL-90MV 3-19... - Seite 48 Hier stehen DECs (Dezimalziffern) von 0 bis 255 zur Verfügung. Die Voreinstellung ist 32. Mit diesem Menüelement können Sie die Verzögerungszeit des PCI Latency-Timers einstellen. Dies bedeutet, dass Sie einstellen können, um wie viele Takte er verzögert werden soll. Maximum Payload Size Dieses Element bestimmt die maximale TLP Payload-Größe der PCI Express-Geräte. 3-20 iL-90MV...
-
Seite 49: Pc Health Status
3.7 PC Health Status Phoenix – AwardBIOS CMOS Setup Utility PC Health Status ► ABIT FanEQ Control Press Enter Item Help FAN Fail Alarm Selectable Disabled Shutdown When FAN Fail Disabled CPU Shutdown Temperature Disabled 85 ° C/ 185 ° F CPU Warning Temperature 35 °... - Seite 50 3-poligen-Lüfters. FanEQ Stop Control Dieses Element bestimmt die Drehzahl des mit dem "SYSFAN1"-Lüfterstromanschluss verbundenen 3-poligen-Lüfters, wenn die “FanEQ Reference Temp.”-Temperatur niedriger als der Wert des Elements "FanEQ Target Temp." plus der Wert des Elements "FanEQ Temp. Tolerance" ist. 3-22 iL-90MV...
-
Seite 51: Kehren Sie Hier Zum Setup-Menü Pc Health Status Zurück
CPU-Temperatur diesen Wert überschreitet, ertönt ein Warnpiepsen. Überwachung aller Spannungen, Lüfterdrehzahlen und Temperaturen Dieser Menüpunkte listet die aktuellen Zustände von CPU und Umfeld, Temperaturen sowie Ventilatorgeschwindigkeiten (CPU-Ventilator und Gehäuseventilator) auf. Sie können vom Benutzer nicht geändert werden. iL-90MV 3-23... -
Seite 52: Load Fail-Safe Defaults
Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3.11 Save & Exit Setup Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü. 3.12 Exit Without Saving Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern. 3-24 iL-90MV... -
Seite 53: Treiber Und Hilfsprogramm
[Manual]: Klicken Sie diese Option, um das Bedienungsanleitungs-Menü zu öffnen. • [Utility]: Klicken Sie diese Option, um das Hilfsprogramm-Installationsmenü zu öffnen. • [ABIT Utility]: Klicken Sie diese Funktion, um das Installationsmenü für exklusive ABIT-Hilfsprogramme zu öffnen. • Browse CD]: Klicken Sie diese Option, um den Inhalt der “Treiber und Hilfsprogramm CD”... -
Seite 54: Intel Chipset Software Installations-Hilfsprogramm
Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Intel Chipset Software Installation Utility]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. iL-90MV... -
Seite 55: Intel Matrix Storage Technologie Treiber
Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Intel Matrix Storage Technology Driver]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. iL-90MV... -
Seite 56: Intel Graphics Media Accelerator-Treiber
Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Intel Graphics Media Accelerator Driver]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. iL-90MV... -
Seite 57: Hinweise Zur Hdmi-Anwendung
<Strg> + <Alt> + <F1>, falls es beim Neustarten des Systems keine Grafikausgaben gibt. Bei Verwendung eines digitalen HDMI-Gerätes: (1) Prüfen Sie, Bildschirmauflösung unter [Eigenschaften von Anzeige] auf "720 x 480" gestellt ist oder niedriger Auflösung Ihres digitalen HDMI-Gerätes ist. iL-90MV... - Seite 58 Option "Modi ausblenden, die von diesem Monitor nicht angezeigt werden" in dem "Monitoreinstellungen"-Feld unter dem folgenden Pfad: [Systemsteuerung] [Eigenschaften von Anzeige] [Einstellungen] [Erweitert] [Monitor]. (3) Jetzt können Bildschirmauflösung unter [Eigenschaften von Anzeige] auf die Auflösung Ihres digitalen HDMI-Gerätes erhöhen. iL-90MV...
- Seite 59 Aktivierung des Monitors. (2) <Strg> + <Alt> + <F1> zur Aktivierung des digitalen Anzeigegerätes. Unter folgenden Pfad können Standard-"Tastenkombinatione n" für bestimmte Funktionen finden: [Systemsteuerung] [Eigenschaften von Anzeige] [Einstellungen] [Erweitert] [Intel(R) Graphics Media Accelerator Drive for Mobile] [Grafik-Eigenschaften…]. iL-90MV...
-
Seite 60: Realtek Audiotreiber
Klicken Sie auf den Karteireiter [Drivers] des Installationsmenüs. Klicken Sie Option [Audio Driver]. Die folgende Anzeige erscheint: Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. iL-90MV... -
Seite 61: Intel Pro Netzwerkverbindungstreiber
Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden. Starten Sie Ihr System erneut, um den Treiber zu aktivieren. 4.6 USB 2.0-Treiber ※ Für Windows 2000 mit Service Pack 4, Windows XP mit Service Pack 1 oder höher wird dieser Treiber nicht benötigt. iL-90MV... -
Seite 62: Intel Sata-Treiberdiskettenerstellung
Klicken Sie Option [Intel SATA Driver Disk Maker]. Die folgende Anzeige erscheint: Legen Sie eine leere Floppy-Disk in das gewählte Floppy-Laufwerk und klicken Sie [Build]. Klicken Sie [OK], um die SATA-Treiberdisk zu erstellen. Klicken Sie auf [Exit], um den Floppy Disk Generator zu verlassen. 4-10 iL-90MV... -
Seite 63: Abit Eq (Hilfsprogramm Hardware Doctor)
4.8 ABIT EQ (Hilfsprogramm Hardware Doctor) ABIT EQ ist ein Selbstdiagnosesystem für PCs mit Motherboards aus der Fertigung der Universal ABIT. Es schützt PC-Hardware durch Überwachung kritischer Elemente wie Netzteilspannung, Geschwindigkeiten von CPU & Systemlüftern sowie CPU- & Systemtemperatur. Dieses Hilfsprogramm installieren: Klicken Sie auf den Karteireiter [ABIT Utility] des Installationsmenüs. - Seite 64 Rufen Sie den ABIT EQ auf, indem Sie unter Windows [Start] [All Programme] [ABIT] [ABIT EQ]. Dieser Bildschirm erscheint. Der ABIT EQ zeigt die Statuswerte für Spannung, Lüftergeschwindigkeit und Temperatur. 4-12 iL-90MV...
-
Seite 65: Flashmenu (Bios Update Hilfsprogramm)
4.9 FlashMenu (BIOS Update Hilfsprogramm) ABIT FlashMenu ist das stabilste auf Windows basierende BIOS-Flash auf dem Markt. Machen Sie sich keine Gedanken mehr über Systemabstürze. Mit einem Klick können ABIT-Verwender ihr BIOS schnell und einfach aktualisieren. Dieses Hilfsprogramm installieren: Klicken Sie auf den Karteireiter [ABIT Utility] des Installationsmenüs. - Seite 66 4-14 iL-90MV...
-
Seite 67: Anhang
Gehäuse weder auf und schalten das Netzteil an oder stecken das Netzkabel wieder ein. Drücken Sie die Netztaste, um das System zu laden. Wenn es funktioniert, drücken Sie die Löschtaste, um das BIOS-Setup aufzurufen und dort die korrekten Einstellungen vorzunehmen. Wenn dies immer noch nicht hilft, probieren Sie Schritt 3. iL-90MV... - Seite 68 Beispiel 1: AA8XE und SCSI 29160 Fehlfunktion Beispiel 2: AA8XE kann nicht gebootet werden, POST Code AF Beispiel 3: AA8XE (System friert ein bei Wiederaufnahme nach S3) • Motherboard: Geben Sie den Modellnamen und Revisionsnummer Ihres Motherboards ein. Beispiel: AA8XE REV: 1.00 iL-90MV...
- Seite 69 F: Ist das Motherboard beschädigt? Muss ich es an den Händler zurückgeben oder eine RMA-Anfrage stellen? A: Nachdem Sie alle Schritte der Fehlerbehebung erfolglos durchgeführt haben, oder eine offensichtliche Beschädigung des Motherboards besteht, wenden Sie sich bitte an unsere RMA-Center. (http://www2.abit.com.tw/page/en/contact/index.php?pFUN_KEY=18000&pTITLE_IMG) iL-90MV...
-
Seite 70: Formblatt Für Technische Hilfe
5.1.2 Formblatt für technische Hilfe Land: Vorname: Nachname: Betreff: Motherboard: BIOS-Version: CPU: Speicher-Markenname: Speichergröße: Speicherkonfiguration: Grafikkarte: Grafiktreiber-Version: Netzteil Hersteller: Netzteil-Leistung: Speichergeräte: Optische Geräte: Andere Geräte: Betriebssystem: Problembeschreibung: iL-90MV... -
