TEILELISTE—Modell-Nr. PFEVEX61830
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vorderer Stabilisator
3
1
Rahmenschiene
4
1
Sitzhalterung
5
1
Rückenlehne-Rahmen
6
1
Sitzrahmen
7
1
Hintere Stabilisatordeckung
8
1
Vordere Stabilisatordeckung
9
1
Hinterer Stabilisator
10
1
Rückenlehne
11
1
Kopflehne
12
1
Sitz
13
1
Pfosten
14
1
Pfosten-Buchse
15
1
Handgriff-Pulssensor
16
1
Computer
17
1
Linke Seitenschutzplatte
18
1
Rechte Seitenschutzplatte
19
1
Seitenschutz-Abdeckungr
20
2
Sitzhalterung-Buchse
21
2
Kleines Hantel
22
2
Mittleres Hantel
23
2
Großes Hantel
24
1
Linkes Pedal
25
1
Linker Pedalriemen
26
1
Rechtes Pedal
27
1
Rechter Pedalriemen
28
2
Verstellknopf
29
1
Verstellstift
30
2
Rad
31
1
Linke vordere Endkappe
32
1
Rechter vordere Endkappe
33
2
Verstellfuß
34
1
Verstellmotor
35
1
Obere Drahthalter
36
1
Niederer Drahthalter
37
1
Schwungrad
38
1
Magnet
39
1
Schwungrad-Achse
40
2
Schwungrad-Lager
41
1
C-förmige Magnet
42
1
Linker Kurbelarm
43
1
Membranenschalter/-Draht
44
2
Kurbellager
45
1
Kurbelmontage
46
1
Verstellkabel
47
1
Rückfeder
48
1
Leerlauf-Arm
49
2
Buchse
50
1
Rückenlehne-Rahmen-Endkappe
Anmerkung: # weißt auf ein nicht-abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
R1003A
Nr.
Zahl
Beschreibung
51
1
1/2" x 70mm Knopfbolzen
52
1
1/2" Nylon-Verschlussmutter
53
1
Leerlauf-Feder
54
1
Rolle
55
1
Leerlaufbolzen
56
2
Flanschschraube
57
1
Rechter Kurbelarm
58
2
M6 Ringbolzen
59
2
U-förmige Klammert
60
4
M6 Mutter
61
4
M8 Nylon-Verschlussmuttert
62
2
Schwungrad-Unterlegscheibe r
63
3
Schwarze M10 Nylon-
Verschlussmutter
64
1
Klemmring
65
2
M10 x 112mm Einsteckbolzen
66
2
M10 Zink-Nylon-Verschlussmutter
67
1
C-förmige Magnet Bolzen
68
2
M10 x 52mm Knopfbolzen
69
3
M6 x 50mm Schraube
70
8
M5 x 6mm Schraube
71
3
M6 Flache Unterlegscheibe
72
5
M4 x 25mm Schraube
73
6
M4 x 16mm Schraube
74
2
M10 x 45mm Knopfschraube
75
4
M4 x 38mm Schraube
76
3
M10 x 27mm Knopfschraube
77
3
Schwarze M10 geschlitze
Unterlegscheibe
78
2
M5 Mutter
79
1
M6 x 25,4mm Knopfschraube
80
2
M6 x 72mm Knopfschraube
81
4
M5 x 12mm Schraube
82
1
Membranenschalterklemme
83
1
Gurt
84
2
M4 x 12mm Schraube
85
2
M10 geschlitze Zink-Unterlegscheibe
86
4
M5 Nylon-Verschlussmutter
87
5
M6 x 16mm Schraube
88
1
M6 x 25mm Bolzen
89
1
Schubunterlegscheibe
90
4
M6 Nylon-Verschlussmutter
91
4
M6 x 18mm Bolzen
92
1
M4 x 8mm Schraube
#
1
Bedienungsanleitung
#
1
Inbussschlüssel
#
1
Audio Kabel
#
1
Spalter
#
1
Adapter
22
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Auswahl des neuen
PROFORM
®
762 EKG Crosstrainer. Der ungewöhnli-
che PROFORM
®
762 EKG Crosstrainer kombiniert ein
bequemes Heimfahrrad mit einer praktischen
Hantelbank, mit denen Sie Aerobic-Training sowie
stärkendes Training komortabel in Ihrem eigenen Heim
durchführen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor Sie
Ihr Crosstrainer in Verwendung nehmen. Sollten Sie
noch irgendwelche Fragen oder Probleme haben, set-
zen Sie sich bitte mit unserem Kundendienst unter der
Kopflehne
WARNUNGS-Aufkleber
Rückenlehne
Sitz
Sitzgriff
Verstellstift
Handgewichte
WARNUNG: Ein Aufkleber mit Vorsichtsmaßnahmen
befindet sich an der oben gezeigten Stelle am
Crosstrainer. Finden Sie die Aufkleberblätter, ziehen Sie
den deutschen Aufkleber ab und kleben Sie diesen auf
den Englischen. Sollte der Aufkleber fehlen oder unle-
serlich sein, fordern Sie bitte kostenlos einen Ersatz
von unserem Kundendienst. Anmerkung: Die
Vorsichtsmaßnahmen sind nicht in der tatsächlichen Größe
gezeigt.
Service-Telefon-Nr. 01805 231 244 in Verbindung.
Halten Sie bitte vor Ihrem Anruf die Modell- und die
Serien-Nummer Ihres Gerätes bereit. Die Modell-
Nummer ist PFEVEX61830. Die Serien-Nummer kön-
nen Sie auf einem Aufkleber am Crossztrainer finden
(die genaue Stelle des Aufklebers ersehen Sie aus der
Vorderseite dieser Bedienungsanlei-tung).

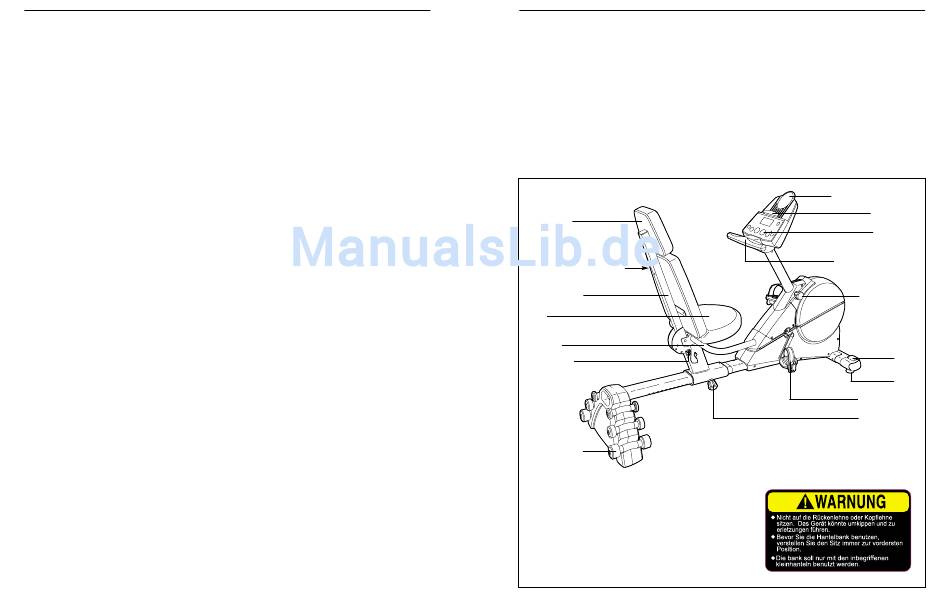

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut
Wasserflaschenhalter
Buchhalter
Computer
Handgriff-Pulssensor
Verstellknopf
Rad
Fuß
Pedal/-riemen
Verstellknopf
3
Werbung
Inhaltsverzeichnis
