TEILELISTE—Modell-Nr. PFEVEX39910
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vorderer Stabilisator
3
1
Rahmenschiene
4
1
Sitzhalterung
5
1
Rückenlehne-Rahmen
6
1
Sitzrahmen
7
1
Hintere Stabilisatordeckung
8
1
Vordere Stabilisatordeckung
9
1
Hinterer Stabilisator
10
1
Rückenlehne
11
1
Kopflehne
12
1
Sitz
13
1
Pfosten
14
1
Pfosten-Buchse
15
1
Handgriff-Pulssensor
16
1
Computer
17
1
Linke Seitenschutzplatte
18
1
Rechte Seitenschutzplatte
19
1
Seitenschutz-Abdeckungr
20
2
Sitzhalterung-Buchse
21
2
Kleines Hantel
22
2
Mittleres Hantel
23
2
Großes Hantel
24
1
Linkes Pedal
25
1
Linker Pedalriemen
26
1
Rechtes Pedal
27
1
Rechter Pedalriemen
28
2
Verstellknopf
29
1
Verstellstift
30
2
Rad
31
1
Linke vordere Endkappe
32
1
Rechter vordere Endkappe
33
2
Verstellfuß
34
1
Verstellmotor
35
1
Obere Drahthalter
36
1
Niederer Drahthalter
37
1
Schwungrad
38
1
Magnet
39
1
Schwungrad-Achse
40
2
Schwungrad-Lager
41
1
C-förmige Magnet
42
1
Linker Kurbelarm
43
1
Membranenschalter/-Draht
44
2
Kurbellager
45
1
Kurbelwelle
46
1
Verstellkabel
47
1
Rückfeder
48
1
Leerlauf-Arm
Anmerkung: # weißt auf ein nicht-abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
R1201A
Nr.
Zahl
Beschreibung
49
1
Leerlaufrad
50
1
Rückenlehne-Rahmen-Endkappe
51
1
1/2" x 70mm Bolzen
52
1
1/2" Nylon-Verschlussmutter
53
1
"J"-Bolzen
54
1
Rolle
55
1
Leerlaufbolzen
56
2
Flanschschraube
57
1
Rechter Kurbelarm
58
2
M6 Ringbolzen
59
2
U-förmige Klammert
60
4
M6 Mutter
61
3
M8 Nylon-Verschlussmuttert
62
2
Schwungrad-Unterlegscheibe r
63
3
Schwarze M10 Nylon-
Verschlussmutter
64
1
Leerlauf-Unterlegscheibe
65
2
M10 x 112mm Einsteckbolzen
66
2
M10 Zink-Nylon-Verschlussmutter
67
1
C-förmige Magnet Bolzen
68
2
M10 x 52mm Knopfbolzen
69
3
M6 x 50mm Schraube
70
8
M5 x 6mm Schraube
71
3
M6 Flache Unterlegscheibe
72
5
M4 x 25mm Schraube
73
6
M4 x 16mm Schraube
74
2
M10 x 45mm Knopfschraube
75
4
M4 x 38mm Schraube
76
3
M10 x 27mm Knopfschraube
77
3
Schwarze M10 geschlitze
Unterlegscheibe
78
2
M5 Mutter
79
1
M6 x 25,4mm Knopfschraube
80
2
M6 x 72mm Knopfschraube
81
4
M5 x 12mm Schraube
82
1
Membranenschalterklemme
83
2
Druckmutter
84
2
M4 x 12mm Schraube
85
2
M10 geschlitze Zink-Unterlegscheibe
86
4
M5 Nylon-Verschlussmutter
87
5
M6 x 16mm Schraube
88
1
M6 x 25mm Bolzen
89
1
Gurt
90
1
Klemmring
91
2
Buchse
#
1
Bedienungsanleitung
#
1
Inbussschlüssel
22
BEVOR SIE ANFANGEN
Wir gratulieren Ihnen zur Auswahl des neuen PRO-
FORM
®
970 Crosstrainer. Der ungewöhnliche PRO-
FORM
®
970 kombiniert ein bequemes Heimfahrrad mit
einer praktischen Hantelbank, mit denen Sie Aerobic-
Training sowie stärkendes Training komortabel in
Ihrem eigenen Heim durchführen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor
Sie Ihr Heimfahrrad in Verwendung nehmen.
Sollten Sie noch irgendwelche Fragen oder Probleme
haben, setzen Sie sich bitte mit unserem Kunden-
dienst unter der Service-Telefon-Nr. 01805 231 244 in
Kopflehne
WARNUNGS-Aufkleber 1
Rückenlehne
Sitz
Sitzgriff
Verstellstift
WARNUNGS-
Aufkleber 2
WARNUNG: Drei englische Warnungsaufklebern befinden
Handgewichte
sich in den oben gezeigten Positionen. Finden Sie den deut-
schen Aufklebern und kleben Sie diese auf den Crosstrainer.
Sollte ein Aufkleber fehlen oder unleserlich sein, fordern Sie
bitte einen Ersatz-Aufkleber von unserem Kundendienst.
Kleben Sie ihn an der angezeigten Stelle.
1
Anmerkung:
Die gezeigten
Aufkleber
sind nicht auf
100% Größe
gezeigt.
Verbindung. Halten Sie bitte vor Ihrem Anruf die
Modell- und die Serien-Nummer Ihres Gerätes bereit.
Die Modell-Nummer ist PFEVEX39910. Die Serien-
Nummer können Sie auf einem Aufkleber am Cross-
trainer finden (die genaue Stelle des Aufklebers erse-
hen Sie aus der Vorderseite dieser Bedienungsanlei-
tung).

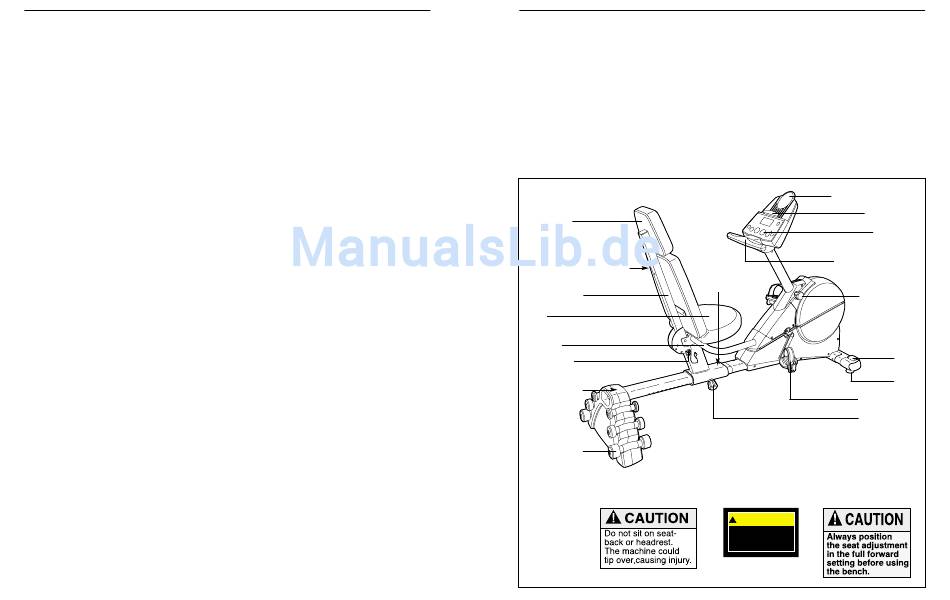

Bevor Sie nun weiterlesen, werfen Sie bitte zunächst
einen Blick auf die untenstehende Zeichnung und
machen Sie sich mit den gekennzeichneten Einzeltei-
len vertraut
Wasserflaschenhalter
Buchablage
Computer
Handgriff-Pulssensor
WARNUNGS-
Aufkleber 3
Verstell-Knopf
Pedal/-riemen
Verstell-Knopf
2
3
!
PRECAUCION
El banco se debe usar
solo con las pesas
proveÍdas
3
Rad
Fuß
