Installationshandbuch
Elektrischer Anschluss
Nachdem das Wasserheizregister befüllt und entlüftet ist, darf es elektrisch angeschlossen werden.
Hierzu wird der mitgelieferte Netzstecker mit dem Heizregister verbunden. Anschließend wird das mitgelieferte Kommunikationskabel
erst mit dem Wasserheizregister und dann mit dem Lüftungssystem verbunden.

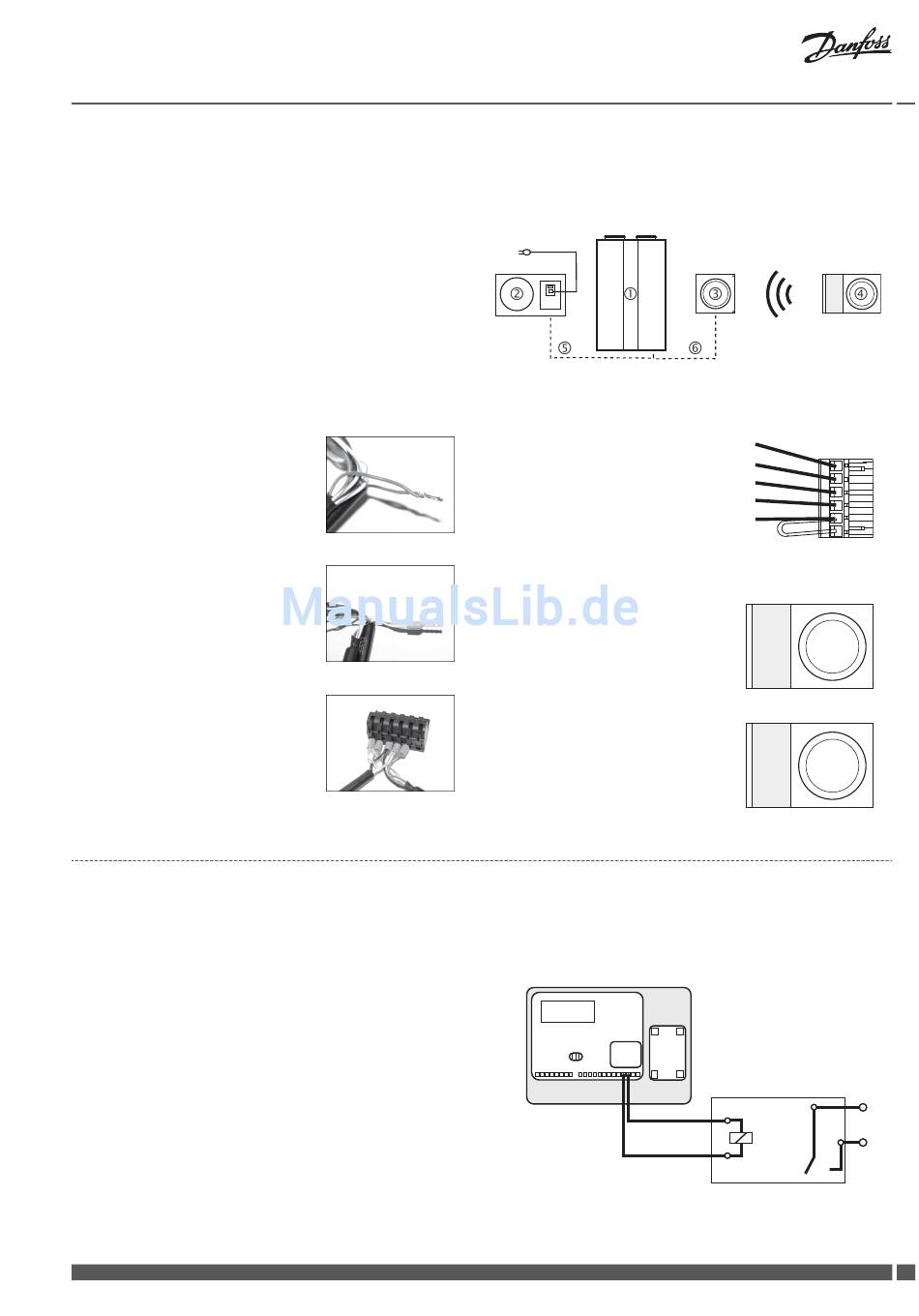

1. Einheit
2. Wasserheizregister
3. CCM-Modul
4. Air Dial
5. Serielles Kabel, Wasserheizregister/Einheit
6. Serielles Kabel vom CCM-Modul zum Gerät
Montagesequenz – wird am seriellen Stecker im Lüftungsgerät ausgeführt.
1. Die seriellen Kabel werden paar-
weise verdrillt (gleiche Farbe).
2. Aderendhülsen werden nach dem
Verdrillen empfohlen.
3. Die verdrillten Leiter werden im
Gerätestecker montiert.
2.4 Wärmeanforderung
Verfügt die Zentralheizungsanlage über eine Wetterkompensation, sollten Sie unter Umständen eine potentialfreie "Wärmeanforde-
rung" einrichten.
Die Wärmeanforderung wird von der Steuerung des Heizregisters zur Zentralheizungsanlage über ein Hilfsrelais eingerichtet ( der Relais-
ausgang ist nicht potentialfrei, daher muss dies über ein externes Relais erfolgen).
Die Heizregistersteuerung befindet sich hinter dem Stahlblech an der Vorderseite des Heizregisters.
A: Modbus
B: Wärmeanforderungsklemme 27/28 230 V, 4 A (nicht potential-
frei)
C: Festkörperrelais
D: Externes Hilfsrelais (z.B. Hager 110 ES) - nicht im Danfoss Liefer-
umfang enthalten
E: Klemmen für externe Wärmeanforderung in der Zentralhei-
zungsanlage
Hinweis! Das elektrische Heizregister muss von einem zugelassenen In-
stallateur montiert werden.
Danfoss Heating Solutions
Danfoss Air Heizregister
230 V
50 Hz
4. 1. Weiß/Orange
2. Orange
3. Schwarz
4. Weiß/Blau
5. Blau
6. Die Brücke zwischen den Klem-
men 5 und 6 entfernen.
5. Den Stecker im Gerät einstecken.
Nach max. vier Minuten erkennt
das Air Dial das angeschlossene
Heizregister und meldet dieses
automatisch im System an.
6. Wählen Sie , wie das Heizregister
verwendet werden soll: „Komfort"
(konstante Zulufttemperatur, wird
in der Regel empfohlen) oder „Ge-
samterwärmung".
-
+
A
B
C
27 28
1 2
VIFKB523
1
2
3
4
5
6
New
device
found
Comfort
NO E
D
230 V
