Installationshandbuch

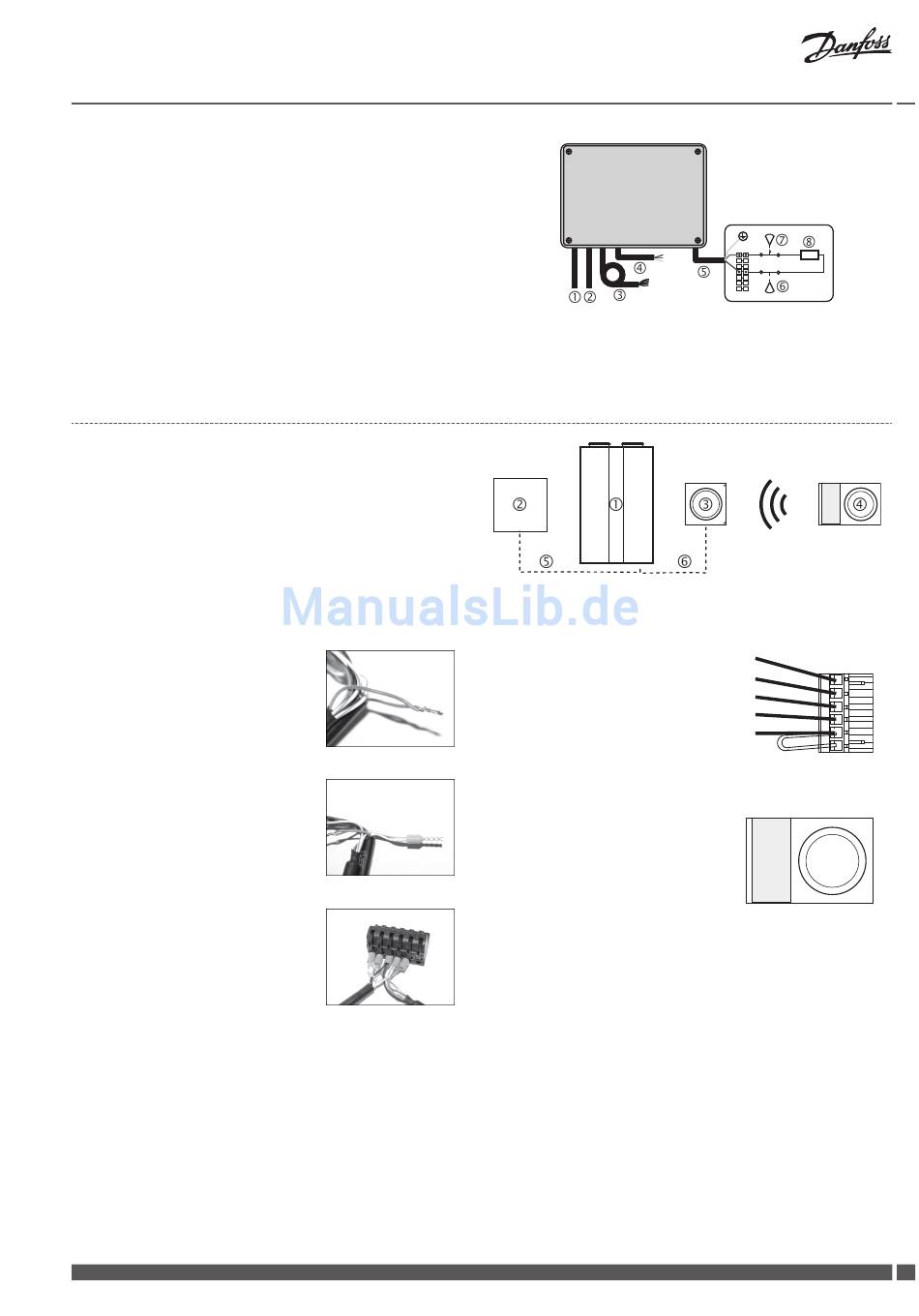

1.
PT 1000-Fühler , nach dem Heizregister (steuernder Fühler).
2.
PT 1000-Fühler vor dem Heizregister.
3.
Kommunikationskabel zwischen Lüftungsgerät und Montage-
kasten (10 m, verdrillt, 2 Paar und Abschirmung).
4.
Netzkabel , 230 V 50 Hz - sollte separat an eine 10 A-Gruppe an-
geschlossen werden (3 m, 3G1,5).
5.
Heizregisteranschluss (3 m 3G1,5)
6.
Überhitzungsthermostat mit automatischer Wiedereinschal-
tung (70 °C)
7.
Überhitzungsthermostat mit manueller Einschaltung (120 °C)
8.
Element
Hinweis! Die Steuerbox darf nicht isoliert werden.
1.5
Systemüberblick – ein angeschlossenes Heizregister
1. Einheit
2. Heizregistersteuerung
3. CCM-Modul
4. Air Dial
5. Serielles Kabel von der Heizregistersteuerung zum Gerät
6. Serielles Kabel vom CCM-Modul zum Gerät
Montagesequenz – wird am seriellen Stecker im Lüftungsgerät ausgeführt.
1. Die seriellen Kabel werden paar-
weise verdrillt (gleiche Farbe).
2. Aderendhülsen werden nach dem
Verdrillen empfohlen.
3. Die verdrillten Leiter werden im
Gerätestecker montiert.
Danfoss Heating Solutions
Danfoss Air Heizregister
4. 1. Weiß/Orange
2. Orange
3. Schwarz
4. Weiß/Blau
5. Blau
6. Die Brücke zwischen den Klem-
men 5 und 6 entfernen.
5. Den Stecker im Gerät einstecken.
Nach max. vier Minuten erkennt
das Air Dial das angeschlossene
Heizregister und meldet dieses
automatisch im System an.
Gråt modbus stik, set
fra tilslutningsside
-
+
Klemme 1: Orange
Klemme 2: Blå (+modstand)
OBS:
Klemme 3: Hvid/blå (+modstand)
120 Ohms modstand
Klemme 4: Tom
mellem klemme 2 & 3
Solid state relæ
3 4 5 6
20 21
24
26
1
2
N L
PE
VIFKB523
PE
N
L1
1
2
3
4
5
6
New
device
found
5
