Installationshandbuch
1.6

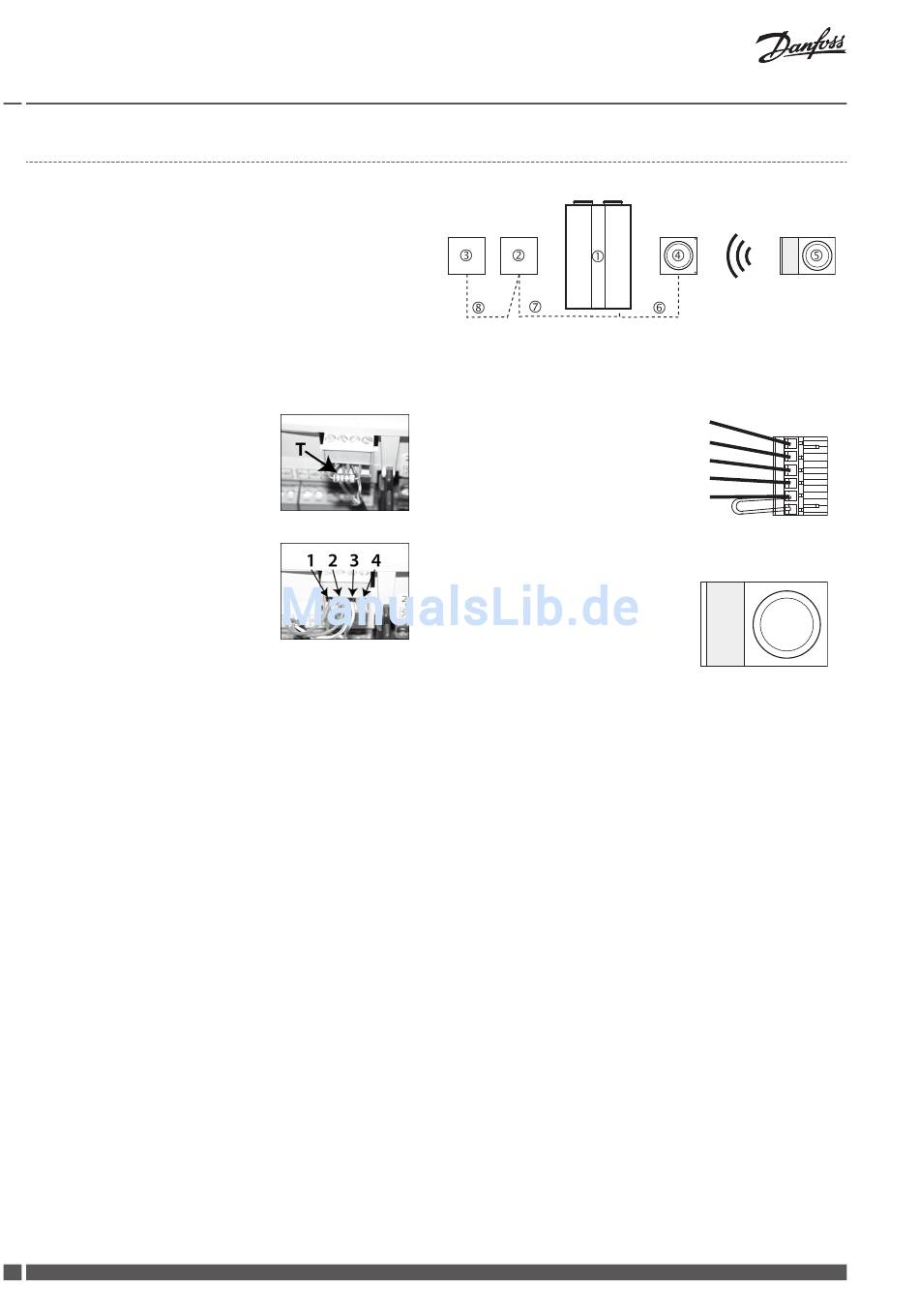

Systemüberblick – zwei angeschlossene Heizregister
1. Einheit
2. Heizregistersteuerung 1, ohne Abschlusswiderstand
3. Heizregistersteuerung 2, mit Abschlusswiderstand
4. CCM-Modul
5. Air Dial
6. Serielles Kabel vom CCM-Modul zum Gerät
7. Serielles Kabel, Steuerung 1 / Gerät
8. Serielles Kabel, Steuerung 2 / Steuerung 1
Montagesequenz
1. Die Heizregistersteuerung 1 wird
wie in Kapitel 1.5 gezeigt mon-
tiert.
Den Abschlusswiderstand T von
Heizregistersteuerung 1 entfer-
nen.
2. Heizregister 1 mit Heizregister 2
verbinden:
1. Orange/Orange
2. Blau/Blau
3. Weiß-Blau/Weiß-Blau
4. Nicht belegt
6
Danfoss Air Heizregister
3. 1. Weiß/Orange
2. Orange
3. Schwarz
4. Weiß/Blau
5. Blau
6. Die Brücke zwischen den Klem-
men 5 und 6 entfernen.
4. Den Stecker im Gerät einstecken.
Nach max. vier Minuten erkennt
das Air Dial das angeschlossene
Heizregister und meldet dieses
automatisch im System an.
VIFKB523
1
2
3
4
5
6
New
device
found
Danfoss Heating Solutions
