Montageanleitung P10-70
Slider back end
M 8 thread
Hin. Läuferende
M 8 Gewinde

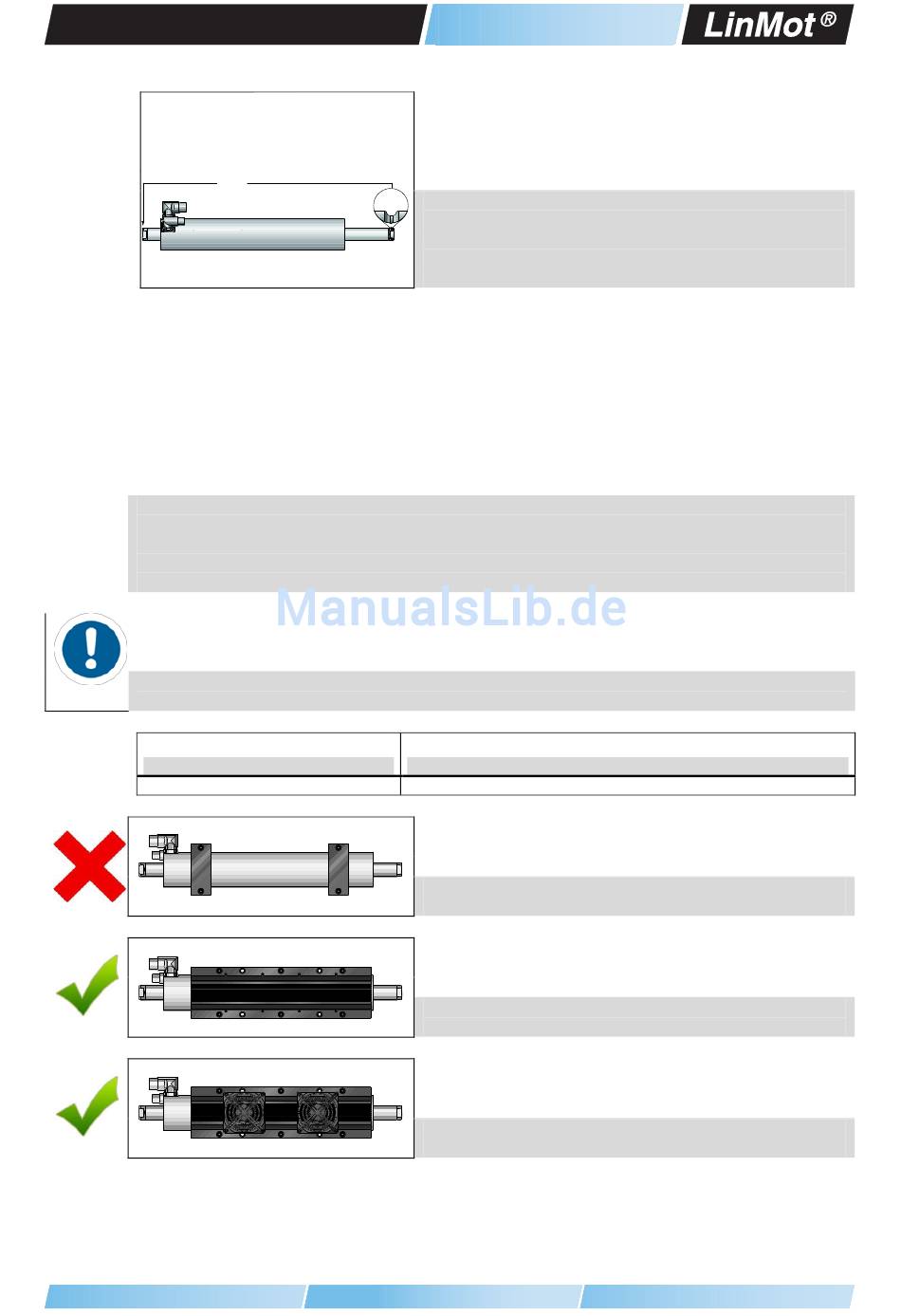

3.3 Mounting the stator
3.3 Montage des Stators
The stator is mounted by clamping. The LinMot flange (see the section 6 Accessories) or a
similar flange can be used for this purpose. Most important is a broad clamping surface in
order to provide good heat dissipation. Additionally, the cooling can be increased by a fan or
liquid (water cooling), so that the continuous power is significantly improved.
Der Stator wird mithilfe einer Klemmung montiert. Dafür können die LinMot Flansche (siehe
Kapitel 6 Zubehör) oder eigene Flansche verwendet werden. Zur ausreichenden
Wärmeableitung muss eine möglichst grossflächige Klemmung vorhanden sein. Zusätzlich
kann die Kühlung durch einen Lüfter oder Flüssigkeit (Wasserkühlung) gesteigert werden, so
dass die kontinuierliche Kraft deutlich verbessert wird.
The flange clamp must not deform the stator.
Make sure the torque on the clamp plate screws does not exceed the maximum value.
Der Stator darf durch die Klemmung nicht deformiert werden!
Das max. Anzugsmoment muss beachtet werden.
Type of flange
Flansch-Typ
PF10-70
8 / 44
4. Checking the installed direction of slider:
Slider front end
M 10 thread + cut-in
Vor. Läuferende
M 10 Gew. + Einstich
4. Prüfung der Einbaurichtung des Läufers:
Incorrect mounting -> Small contact area prevents
cooling of the linear motor.
Falsche Montage -> Kleine Montagefläche verhindert
eine gute Kühlung des Linearmotors.
Correct mounting -> Better heat dissipation with the
LinMot flange.
Richtige Montage -> LinMot Flansch für eine bessere
Wärmeabführung.
Forced air cooling with LinMot fan to increase the
continuous force.
Forcierte Kühlung mit LinMot Lüfterflansch zur Erhöhung
der kontinuierlichen Kraft.
www.LinMot.com
After the installation, the front end of the slider with M
10 thread and cut-in is located at the opposite side of
the stator from the cable exit.
Nach dem Einbau befindet sich das vordere
Läuferende mit dem M 10 Schraubengewinde und
dem Einstich auf der gegenüberliegenden Seite des
Steckergehäuses.
Max. torque for screws
Max. Anzugsmoment der Schrauben
16 Nm
®
NTI AG / LinMot
