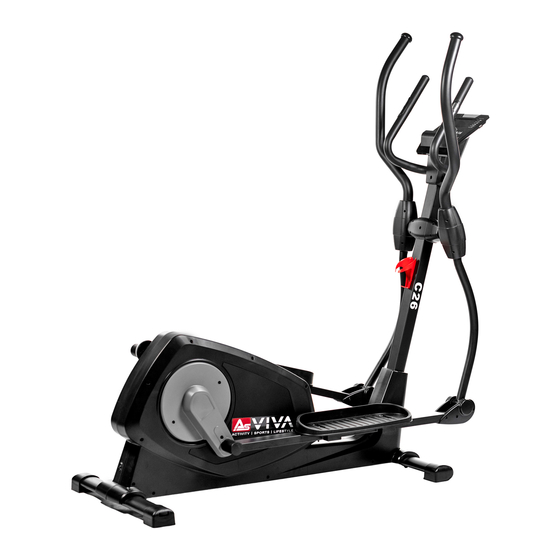

AsViva C26 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AsViva C26
Inhaltszusammenfassung für AsViva C26
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS GEWÄHRLEISTUNGSBESTIMMUNGEN ............. 3 WICHTIGE SICHERHEITSHINWEISE ............4 EXPLOSIONSZEICHNUNG................6 MONTAGETEILE ..................... 8 WERKZEUGE ....................9 TEILELISTE ....................10 MONTAGE ....................... 12 COMPUTER ....................21 APP FUNKTIONEN ..................25 TABLE OF CONTENT AUFWÄRMEN UND DEHNEN ............... 27 TRAININGSHINWEISE .................. 29 PULSMESSTABELLE .................. -
Seite 3: Gewährleistungsbestimmungen
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe der Kundennummer bzw. Rechnungsnummer an Ihren Händler oder direkt an uns. Unsere Serviceadresse: service@asviva.de Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können, beachten Sie bitte folgende Vorgehensweise: Ist ein bestimmtes Teil beschädigt? Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit. -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE • Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden und Verschleiß geprüft wird. Dabei ist ein besonderes Augenmerk auf die Endkappen / Rollen der • sicher, dass derjenige den Inhalt dieser Gebrauchsanleitung kennt. •... - Seite 5 Bitte lesen Sie die Anleitung genau durch, bevor Sie mit den Zusammenbau beginnen! eingefettet werden. • Bauen Sie das Gerät nach der Aufbauanleitung auf und verwenden Sie nur die für den Aufbau des • • • • Personen wie Kinder, Invaliden und behinderte Menschen sollten das Gerät nur im Beisein einer Achten Sie beim Anziehen der Schraubverbindungen darauf, dass der Bewegungsablauf nicht durch zu festes anziehen beeinträchtigt wird.
-
Seite 6: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 8: Montageteile
MONTAGETEILE Teilenr. Beschreibung Menge Teilenr. Beschreibung Menge Computer Small Cover Frame Front handle bar left Pedal tube cover Front handle bar right Plastic washer left Handle bar left Plastic washer right Handle bar right Adorn Cover of left handle- Adaptor Blow moveable handlebar Water bottle holder Handlebar post... -
Seite 9: Werkzeuge
WERKZEUGE Teilenr. Beschreibung Menge Teilenr. Beschreibung Menge Allen bolt M8 * 56mm Carriage bolt M6 * 55mm Allen bolt M8*78mm Bush wrench Screwdriver Hex wrench Nut with nylon M6 Nut with nylon M8 Plastic washer Φ8 Half round washer Φ8 Plastic washer Φ6 Spring washer Φ6... -
Seite 10: Teileliste
TEILELISTE Teilenr. Beschreibung Menge Teilenr. Beschreibung Menge Computer Hexagon Nut Screw M5*10mm Bearing 6300 Bearing 6000 End Cap Allen Bolt M10*48mm Handpulse Foam Idle Wheel Handle Bar Right Handle Bar Left Screw ST2.9*20mm Small Cover Screw M3.5*20mm End Cap Frame Foam Grip Hand Pulse Sensor Steel Spacer Φ10*... - Seite 11 Teilenr. Beschreibung Menge Teilenr. Beschreibung Menge Pedal Tube Cover Left Pedal Tube Cover Right Screw M8*40mm Footplate Right Screw M5*16mm Footplate Left Adaptor Sensor Wire DC Wire Screw M8*78mm Tension Cable Screw M6*55mm Bush Wrench Pedal Right Screwdriver Pedal Left Hex Wrench Clamp Spring Water Bottle Holder...
-
Seite 12: Montage
MONTAGE Schritt 1 Nehmen Sie das Hauptgerät und montieren Sie die Stabilisatoren (27) & (86) und montieren Sie diese mit den Schrauben (85) und den Unterlegscheiben (16) am Hauptgerät. - Seite 13 Schritt 2 Nehmen Sie nun die Computer Säule (30) und verbinden die Steckverbindung des Hauptgerätes (45) mit der Steckverbindung der Säule (2). Des Weiteren montieren Sie bitte die Schrauben (31) und Unterlegscheiben (16) und (20) wie im Bild dargestellt.
- Seite 14 Schritt 3 Seite. Befestigen Sie nun die Armstangen (22) an der Pedalschiene mit den Schrauben (71) und Unter- legscheiben (20) und Muttern (70). Befestigen Sie die Stange auch an der Computersäule mit den Schrauben (18), Unterlegscheiben (19) und (20). Achten Sie auf die Bebilderung a, b, c auf der rechten...
- Seite 15 Schritt 4 Computersäule montieren. Nun können Sie die Handgriffe (6L) und (6R) mit den Schrauben (15) gemäß der Abbildung an der...
- Seite 16 Schritt 5 Achten Sie bitte darauf, dass Sie die Kabelverbindungen korrekt anstecken, so wie in dem Vorschau- bild b verdeutlicht. Nun kann der Computer (1) an die Säule befestigt werden. Zur Befestigung des Computers (1) an der Säule verwenden Sie die Schrauben (3). Anschließend können Sie die Schutzkappen (4-1) & (4-2) ge- mäß der Abbildung mit den Schrauben (10) und (51) an der Säule befestigen.
- Seite 17 Schritt 6 Befestigen Sie nun die Armstangen (9L) & (9R) gemäß der Abbildung mit den Schrauben (15) und den Unterlegscheiben (16) am der Hauptarmstange. Anschließend können Sie die Schutzkappen (17-1) & (17-2) it den Schrauben (10) befestigen.
- Seite 18 Schritt 7 an den Pedalstangen befästigen, so wie im Bild dargestellt. In diesem Schritt können Sie nun die Schutzkappen (67-1) und (67-2) mit den Schrauben (65) und (66)
- Seite 19 Schritt 8 Montieren Sie nun die Pedale (73L) & (73R) wie im Bild dargestellt mit den Schrauben (72) und Unter- legscheiben (69) sowie den Muttern (59). Anschließend können Sie den Becherhalter (104) an die Computersäule befestigen, indem Sie die Schrauben (51) nutzen.
- Seite 20 Schritt 9 einer Steckdose verbunden werden. Der Crosstrainer ist nun fertiggestellt. Es muss nur noch das Netzteil (97) mit dem Crosstrainer und...
-
Seite 21: Computer
COMPUTER Hinweis 1. Der Computer schaltet sich automatisch ohne Signalempfang nach 4 Minuten aus. Überprüfen Sie bitte sorgfältig alle Steckverbindungen auf einwandfreien Kontakt, sollte der Computer lediglich als Anhaltspunkt für eine Person mittlerer Statur bei mittlerer Widerstandseinstellung und können erheblich von dem tatsächlichen Kalorienverbrauch abweichen. 2. Drücken Sie eine beliebige Taste um den Computer wieder einzuschalten. - Seite 22 Display: Scan 0~15~999 Speed 0.0 ~ 99.9 km/h Time 0:00~99.59 Distance 0:00~99.59 km Calories 0:00~999 Pulse 30~240 Manual 16 Stufen Programm P1~P12 Watt 0~999 Watts constant 10~350 personal U1 ~ U4 H.R.C. 55%, 75%, 90% User Data U0 ~ U4 male / female Tastenbedienung: Drücken der runden Taste...
-
Seite 23: Einstellungen
Einstellungen: Beachten Sie, dass Sie den jeweiligen Wert durch Drehen der runden Taste ändern und durch Drücken dieser bestätigen. In diesem Fall müssen die Daten beim nächsten Start wieder eingegeben werden. Grösse geändert hat. Es werden nun in folgender Reihenfolge diese Informationen abgefragt: Ihr Geschlecht, Ihr Alter, Ihre Grösse und Ihr Gewicht. - Seite 24 Recovery Wert Kondition Puls - Ruhepuls Über 50 Durchschnitt Fair Schlecht Sehr schlecht Unter 10 Nach absolviertem Training können Sie sich anzeigen lassen, wie effektiv Ihr Training gewesen ist. Dafür drücken Sie die „Recovery“ -Taste. Der Wert wird für eine Minute angezeigt. Ausgezeichnet 40 - 49 30 - 39 20 - 29 10 - 19...
-
Seite 25: App Funktionen
APP FUNKTIONEN Apple Android Download Scannen Sie den untenstehenden Bar- Scannen Sie den untenstehenden Bar- direkt über den App Store herunter. Starten Beim ersten Start der App müssen Sie Passwort anmelden. code oder laden Sie die App „e-health“ code oder laden Sie die App „e-health“ di- rekt über den Google PlayStore herunter. Einstellun- Nach der Anmeldung wählen Sie als anschliessend über Bluetooth mit Ihren Gerät. - Seite 26 Menü den verschiedenen Modi auswählen. Des weiteren können Sie hier ihre Statis- tiken einstehen und Einstellungen vor- nehmen. Kompatibili- Android tablet resolution 1280x 800 px tät Android phone resolution 1280x 800 px Android phone resolution 1280x 760 px iPhone 3GS Android phone resolution 1280x 460 px In diesem Fenster können Sie zwischen iPhone 4/4s...
-
Seite 27: Aufwärmen Und Dehnen
AUFWÄRMEN UND DEHNEN Aufwärmphase und Abkühlphase 1. Aufwärmphase Traingsleistung. 2. Trainingsphase 3. Abkühlphase beugen. Wir empfehlen Ihnen die folgenden Übungen für die Aufwärmphase und die Abkühlphase: Zehen berühren: Beugen Sie sich mit durchgedrückten Knien langsam nach vorne und lassen Sie Ihre Schultern und Ihren berühren. - Seite 28 Dehnung der hinteren Oberschenkmuskulatur: rechtes Bein. Winkeln Sie Ihr linkes Bein so an, dass die Fußsohle die Innenseite Ihres rechten Oberschen- kels berührt. Beugen Sie sich nun so weit wie möglich nach vorne und versuchen Sie, die Zehen an Ihrem Sekunden lang.
-
Seite 29: Trainingshinweise
TRAININGSHINWEISE mung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden: 1. Intensität Die Stufe der körperlichen Belastung beim Training muss den Punkt der normalen Belastung über- Während der ersten Wochen sollte sich der Puls während des Trainings im unteren Bereich von 70 % Je größer die Kondition des Trainierenden wird, desto mehr müssen die Trainingsanforderungen ge- steigert werden. -
Seite 30: Pulsmesstabelle
PULSMESSTABELLE Zielpuls-Tabelle Alter Ziel Puls Zone 50 - 75% Durchschnitt max. Puls 100% 20 Jahre 25 Jahre 30 Jahre 35 Jahre 40 Jahre 45 Jahre 50 Jahre 55 Jahre 60 Jahre 65 Jahre 70 Jahre 75 Jahre 80 Jahre 85 Jahre Die folgende Tabelle zeigt Ihnen die geschätzten Ziel-Pulse für unterschiedliche Alterskategorien. Su- chen Sie sich die Kategorie aus, die Ihnen am nächsten kommt und Sie finden die Herzfrequenz: 90 Jahre... -
Seite 31: Wartung Und Pflege
WARTUNG UND PFLEGE Vermeiden Sie jedoch den Kontakt von Flüssigkeiten jeglicher Art mit dem Computer oder dem Geräte- Batteriefach entnommen werden. Bewegliche Gelenkteile (Gleitlager) sollten von Zeit zu Zeit mit handelsüblichem Schmierfett eingefettet werden Informationen zur Batterieverordnung: Im Zusammenhang mit dem Vertrieb von Batterien oder Akkus oder mit der Lieferung von Geräten, die Es empfiehlt sich, alle Geräteteile, die sich lösen könnten (Schrauben, Muttern u.ä.) regelmäßig (etwa alle 1 bis 2 Wochen, bzw. je nach Benutzungshäufigkeit) zu kontrollieren, um Unfälle durch sich lösende Einzelteile zur vermeiden. -
Seite 32: Störungsssuche
STÖRUNGSSSUCHE Problem Mögliche Ursache Lösung Störung im Stromkreislauf Prüfen Sie ob der Stroman- schluss gewährleistet ist. Der Computer ist fehlerhaft tageanleitung und überprüfen Der Computer erhält kein Signal Sie alle Kabelverbindungen vom Geschwindigkeitssensor Halten Sie mit dem Service Rücksprache Der Sensor ist fehlerhaft Der Computer ist fehlerhaft Der Computer erhält kein Puls- Prüfen Sie die Handpulssensor-... -
Seite 33: Gewährleistungsrecht
Zum Nachweis des Kauf- bzw. Übergabe Datums heben Sie bitte die Kaufbelege wie Rechnung und den war Kassenzettel für die Dauer der Gewährleistungsfrist auf. • Neben der grundsätzlichen 2-jährigen Gewährleistungsfrist besteht eine gesetzliche • Der Schaden oder Fehler nicht ursächlich dadurch entstanden ist, dass kein bestimmungsgemäßer Das bedeutet, dem Verkäufer obliegt es bei Auftreten eines Fehlers zu beweisen, Gebrauch des Gerätes erfolgte. Wir wünschen Ihnen immer viel Freude! um Produktions- oder Materialfehler handelt Ihr AsVIVA Team Schäden, die durch unsachgemäße oder mangelhafte Pflege und nicht fachmännisch durchgeführ- Der reklamierte Schaden oder Fehler zum Zeitpunkt der Übergabe an den Kunden bereits vorhan- Kein natürlicher oder funktionsbedingter Verschleiß Ursache für die Abnutzung oder Veränderung des Gutes war ( siehe Liste Verschleißteile unter Garantiebedingungen! ) Falls Sie Fragen zu Ihrem Fitnessgerät haben, helfen Ihnen unsere Mitarbeiter der Serviceabteilung gerne weiter (sehen Sie dazu bitte in den Gewährleistungsbestimmungen nach). -
Seite 34: Garantiebedingungen
GARANTIEBEDINGUNGEN Sehr geehrte Kundin, sehr geehrter Kunde, Fehlerbeschreibungen der hochwertigen Verarbeitung ein dauerhaftes Training. vielen Dank, für den Erwerb eines AsVIVA-Markenproduktes. Wir freuen uns, dass wir Sie mit unseren GARANTIEINHABER Produkten überzeugen und Sie als Kunden hinzu gewinnen konnten. fer als Geschenk erhalten hat. Markenprodukte von AsVIVA werden strengen Qualitätskontrollen unterzogen. Sollte ein von Ihnen erworbenes AsVIVA-Produkt dennoch eine Störung aufweisen, bitten wir Sie sich GARANTIEZEIT an unseren Kundensupport (am Ende der Bedingungen) zu wenden. hinter- Wir werden Ihnen den bestmöglichen Service zukommen lassen. Neben der gesetzlich vorgeschriebenen Gewährleistung von 24 Monaten, bieten wir Ihnen auf alle As- VIVA-Produkte eine kostenfreie 5-Jahre-Garantie, gemäß nachfolgenden Bedingungen, an. Ihre EINSTUFUNG DER GERÄTE NACH DEREN NUTZUNGSZEITEN gesetzlichen Rechte bleiben hiervon unberührt. Unsere Fitnessgeräte wurden speziell für den Heimgebrauch entwickelt und ermöglichen Ihnen, Dank Sollte dennoch mal eine Störung auftreten, schauen Sie bitte zunächst in das Bedienungshandbuch. GARANTIE-SERVICE Hier sind einige Informationen zu Störungsbehebungen aufgelistet und beschrieben. Zur weiteren Pro-... - Seite 35 Störung aus folgenden Gründen nicht berechtigt, müssen wir Ihnen die angefallenen Kosten in Rech- nung stellen: 1. Sie sich in unserem Online-Shop als Kunde registriert haben, 2. das Produkt ausschliesslich zum privaten Gebrauch genutzt wird. Gewerblicher Kauf und oder Nutzung von AsVIVA-Produkten führt zum Ausschluss der Garantie. Kaufbeleg & Seriennummer Muss das Produkt in der Garantie zur Reparatur eingeschickt werden, übernehmen wir als Hersteller Bitte halten Sie die Kundennummer und / oder Rechnungsnummer möglichst schon bei Kontaktauf- Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Ist der Defekt / die Störung berechtigt, erhalten Sie ein repariertes oder neues Gerät von uns zurück. Ist der Defekt / die Service außerhalb der Garantie...
