3.8 MSB-Geräte anschliessen
3.8.3
Remote-Box anschliessen
30
￭￭￭￭￭￭￭￭
Über die Remote-Box 6.2148.010 können Geräte angeschlossen werden,
die über Remote-Leitungen gesteuert werden und/oder Steuersignale über
Remote-Leitungen senden. Neben Metrohm verwenden auch andere Gerä-
tehersteller gleichartige Anschlüsse, die erlauben, unterschiedliche Geräte
zusammenzuschalten. Diese Schnittstellen werden häufig auch mit "TTL
Logic", "I/O Control" oder "Relay Control" bezeichnet und weisen meist
5 Volt-Signalpegel auf.
Unter Steuersignalen sind elektrische Leitungszustände oder kurze
(＞ 200 ms) elektrische Pulse zu verstehen, die einen Betriebszustand eines
Geräts anzeigen oder ein Ereignis auslösen oder melden. So können in einem
komplexen Automationssystem Abläufe auf verschiedenen Geräten koordi-
niert werden. Ein Austausch von Daten ist jedoch nicht möglich.
Gehen Sie folgendermassen vor:
1 Remote-Box anschliessen
Die Steuersoftware beenden.
￭
Das Anschlusskabel der Remote-Box an einer der mit MSB bezeich-
￭
neten Buchsen an der Rückseite des Steuergerätes anschliessen.
Die Steuersoftware starten.
￭

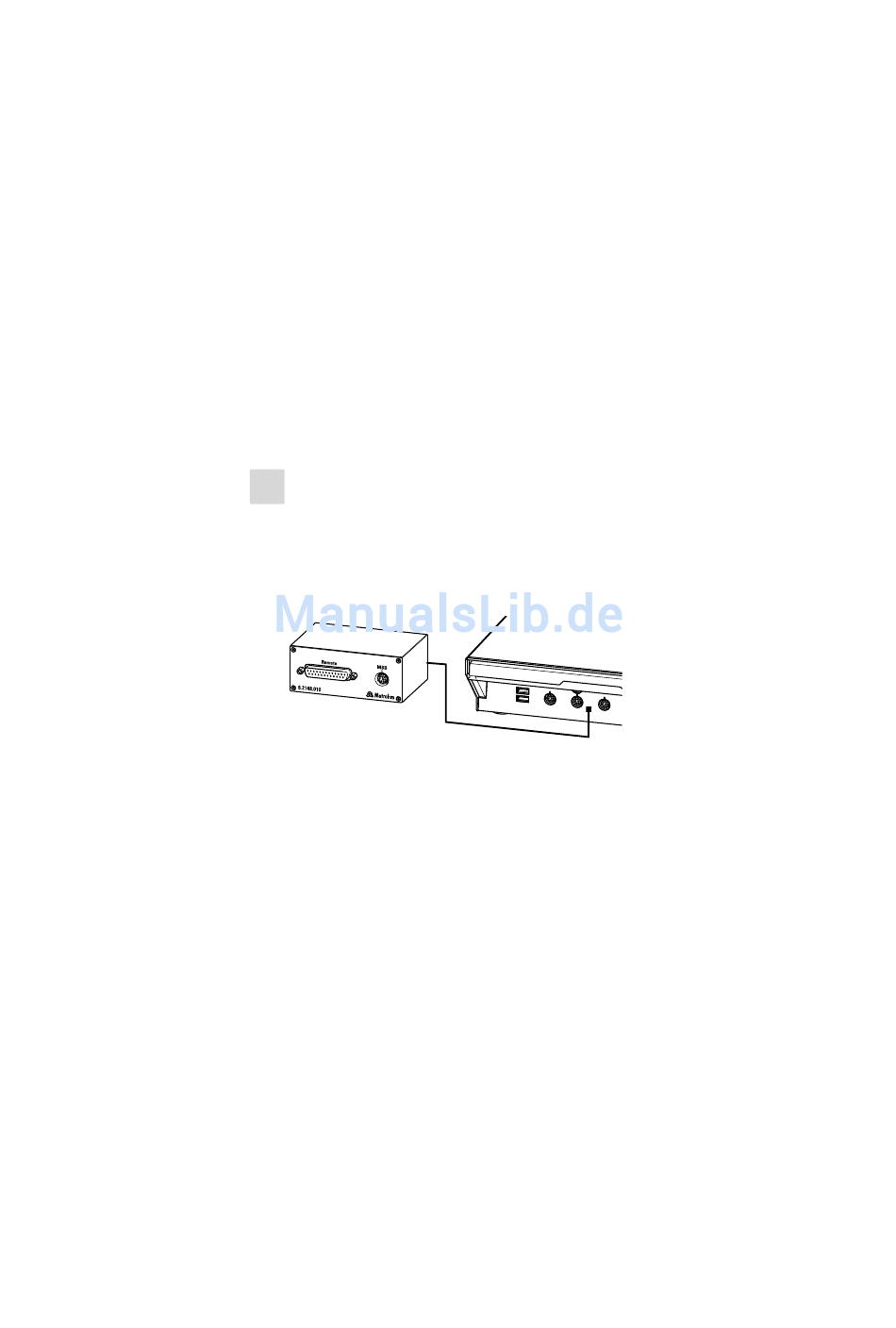

Abbildung 22
Sie können z. B. ein 849 Level Control (Füllstandskontrolle in einem Kanister)
oder eine 731 Relay Box (Schaltbox für 230/110 Volt-Wechselstrombuchsen
und Niedervolt-Gleichspannungsausgänge) anschliessen. Die Remote-Box
hat ausserdem eine MSB-Buchse, an der ein weiteres MSB-Gerät, z. B. ein
Dosierer oder Rührer angeschlossen werden kann.
Genaue Angaben über die Pin-Belegung der Schnittstelle an der Remote-Box
finden Sie im Anhang (siehe Kapitel 6.3, Seite 39).
