3.7 Externe Pumpe anschliessen
3.7
Externe Pumpe anschliessen
26
￭￭￭￭￭￭￭￭
Der Magnetrührer kann beliebig seitwärts verschoben werden.
Falls keine eingebaute Pumpe verwendet werden soll oder ein Sample Pro-
cessor-Modell ohne Pumpen eingesetzt wird, können bis zu zwei externe
Pumpen pro Turm angeschlossen werden.
Die 843 Pump Station (als Membranpumpen- oder als Peristaltikpumpen-
Variante) verfügt über zwei Pumpenantriebe und wird mit dem Verbin-
dungskabel 6.2141.300 (Doppelkabel mit zwei Steckern) an zwei
Buchsen des Sample Processors angeschlossen. Die 772 Pump Unit (Peris-
taltikpumpe) und die 823 Membrane Pump Unit (Membranpumpe) ver-
fügen über ein fixes Anschlusskabel mit einem einzelnen Stecker.
Pumpe anschliessen

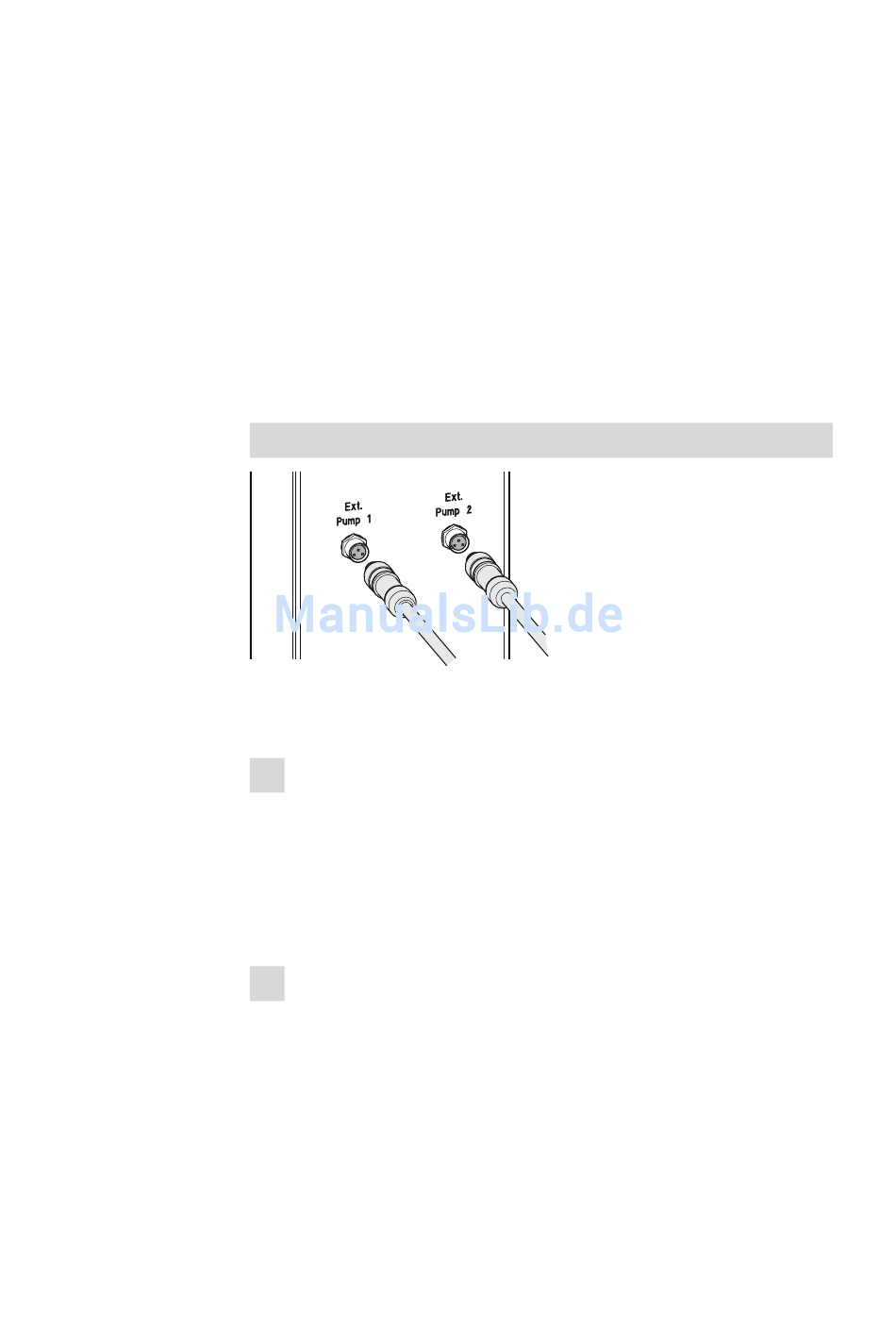

Abbildung 18
Pumpe anschliessen
Schliessen Sie eine externe Pumpe folgendermassen an:
1 Verbindungskabel anschliessen
Den Gewindestecker des Anschlusskabels jeweils in eine der
￭
Anschlussbuchsen Ext. Pump 1 oder Ext. Pump 2 an der Rück-
seite eines Turmes des Sample Processors einstecken.
Die Ausrichtung der 3 Kontaktstifte muss beachtet werden.
Die Rändelschraube am vorderen Ende des Steckers von Hand im
￭
Uhrzeigersinn festdrehen. Somit ist der Stecker gesichert.
2 Handelt sich um eine 843 Pump Station, das andere Ende des Kabels
(9-poliger D-Sub-Stecker) an der Buchse Remote 1 der Pumpe
anschliessen.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
