6.3 Remote-Schnittstelle
6.3.1
Pin-Belegung der Remote-Schnittstellen
40
￭￭￭￭￭￭￭￭
13
1
25
14

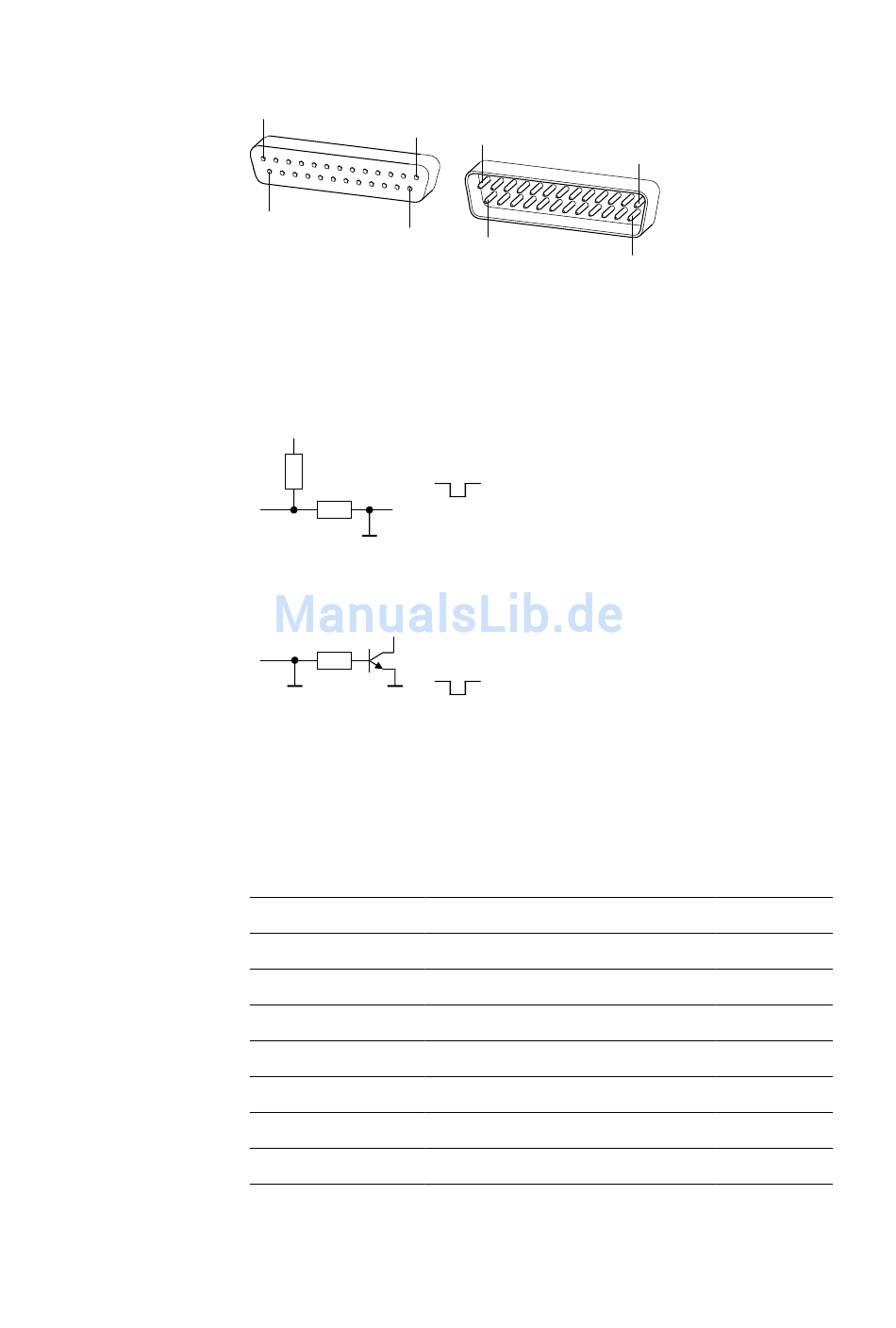

Abbildung 30
Pin-Belegung von Remote-Buchse und -Stecker
Die obige Darstellung der Pin-Belegung einer Metrohm-Remote-Schnittstelle
gilt nicht nur für die Remote-Box, sondern für alle Metrohm-Geräte mit 25-
poligem D-Sub-Remote-Anschluss.
Inputs
+5 V
Die Input-Leitungen können mit dem SCAN-Befehl abgefragt werden.
Outputs
Die Output-Leitungen können mit dem CONTROL-Befehl gesetzt werden.
Tabelle 1
Eingänge und Ausgänge der Remote-Schnittstelle
Belegung
Input 0
Input 1
Input 2
Input 3
Input 4
Input 5
Input 6
1
14
ca. 50 kΩ Pull-up
t p
t
>20 ms
p
aktiv = low, inaktiv = high
Open Collector
t p
t
>200 ms
p
aktiv = low, inaktiv = high
I
= 20 mA, V
= 40 V
C
CEO
+5 V: maximale Belastung = 20 mA
Pin Nr.
Belegung
21
Output 0
9
Output 1
22
Output 2
10
Output 3
23
Output 4
11
Output 5
24
Output 6
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
13
25
Pin Nr.
5
18
4
17
3
16
1
814 USB Sample Processor
