Installationshandbuch
0.8
a
RICHTIG
b
FALSCH
<200mm

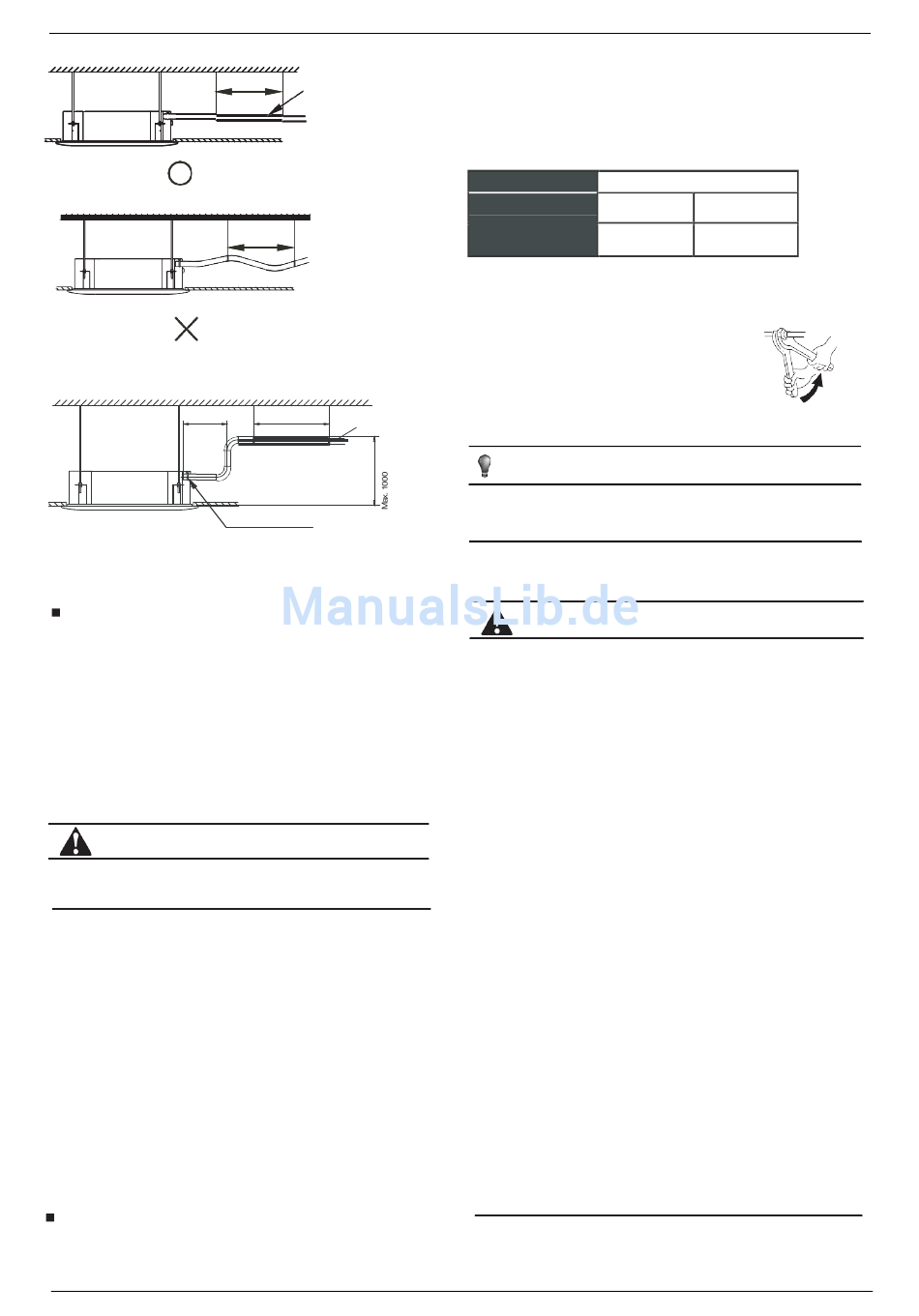

6.2 Dränageprobe
Vor der Prüfung ist sicherzustellen, dass das Wasser
problemlos abfließen kann und dass alle Fugen
abgedichtet sind.
Der Entwässerungstest kann durchgeführt werden, bevor
das Dach des Hauses fertig ist.
1) Entfernen Sie die Kondensat-Prüfkappe und füllen Sie 200 mL
Wasser durch das Füllrohr in die Kondensatwanne.
2) Schalten Sie das Gerät ein und aktivieren Sie die Kühlung.
Überprüfen Sie, ob das Laufgeräusch der Wasserablasspumpe
normal ist und der Wasserabfluss gut fließt (je nach Länge der
Abflussleitung braucht das Wasser ca. 1 Minute), überprüfen Sie
dann die Fugen auf Undichtigkeiten.
VORSICHT
Im Falle einer Störung sollten diese so schnell wie möglich
behoben werden.
3) Stoppen Sie die Klimaanlage und überprüfen Sie auf
ungewöhnliche Probleme innerhalb einer 3 minütigen
Betriebsprobe. Schlechte Verlegung der Ablaufleitung kann
dazu führen, dass das Wasser zurückfließt und der Alarm im
Schaltkasten ertönt und die Kondensatwanne überläuft.
4) Der Füllstandalarm blinkt, wenn das Wasser weiterhin über
die Alarmschwelle eintritt. Prüfen Sie, ob die Kondensatpumpe
funktioniert, indem Sie ein mal Wasser in die Ablaufleitung
pumpen. Wird die Alarmmarke nach 3 Minuten nicht
unterschritten, schaltet sich das Gerät ab. Sie müssen das
Gerät vom Netz trennen und dann das angesammelte Wasser
ablassen und dann muss das Gerät wieder normal gestartet
werden.
5) Trennen Sie die Verbindung, lassen Sie das angesammelte
Wasser ab und bringen Sie die Kondensatprüfhaube in ihre
ursprüngliche Position zurück.
Die Ablassschraube an der Unterseite des Hauptgerätes dient
dazu, im Fehlerfall angesammeltes Wasser in die
Kondensatwanne abzulassen.
Betriebs ist darauf zu achten, dass dieser Stopfen fest
angezogen ist, um das Austreten von Wasser zu verhindern.
Neigung
~ 1.0 m
mehr als 1/100
> 1.0 m
Abb.6-1
Neigung
0.8-
mehr als 1/100
1.0m
Kabelbinder
Abb.6-2
Während des normalen
7.
INSTALLATION DER
WASSERLEITUNG
7.1 Material und Größe der Rohre
Tabelle 7-1
Rohrleitungsmaterial
3/4"
Größe
3/4"
7.2 Installation der Wasserleitung
Der Wasserleitungsanschluss sollte von Fachleuten durchgeführt werden.
gh Zur Verbindung der Rohre müssen zwei
Maulschlüssel verwendet werden, da sonst das
Rohr seitlich am Innengerät gebogen werden
kann.
Entnehmen Sie der Montageanleitung, wie Sie die Rohre mit
einem geeigneten Schraubenschlüssel verbinden.
8. VERKABELUNG
VORSICHT
1) Die Spannung zwischen den angegebenen Bereichen
muss eingehalten werden. Der externe Stromkreis dieses
Klimagerätes muss geerdet sein, d.h. das Netzkabel des
externen Gerätes muss mit einem externen Schutzleiter
verbunden sein.
2) Die elektrische Installation muss von Fachleuten
gemäß den Spezifikationen durchgeführt werden.
3) Die festen Kabelverbindungen müssen mit
Trennvorrichtungen im Abstand von mindestens 3 mm an
allen Polen ausgestattet sein.
4) Ein elektrisches Lecksuchgerät muss entsprechend den
nationalen Vorschriften installiert werden.
5) Die Elektro- und Signalleitungen müssen ordnungsgemäß
und störungsfrei verlegt werden. Es darf kein Kontakt zwischen
den Kältemittelleitungen und dem Ventilgehäuse bestehen.
6) Wenn das Anschlusskabel nicht lang genug ist, sollte es
durch ein geeignetes Anschlusskabel mit den gleichen
Eigenschaften ersetzt werden. Normalerweise überlappen sich
zwei Drähte nicht. Stattdessen kann es geschweißt und mit
Isolierband abgedeckt werden.
7) Die festen Kabelverbindungen müssen mit
Trennvorrichtungen im Abstand von mindestens 3 mm an allen
Polen ausgestattet sein. Se debe añadir un dispositivo de
corriente residual (RCD) con un rango de más de 10 mA en las
conexiones fijas según la normativa nacional.
8) Wenn alle elektrischen Verbindungen hergestellt sind, können
Sie das Gerät erst dann an die Stromversorgung anschließen,
wenn Sie bestätigt haben, dass alle Kabel richtig eingesteckt und
sicher befestigt sind.
10
Ventilatorkonvektor Kassette DC
Kupferleitung
3/4"
3/4"
HINWEIS:
