Installationshandbuch

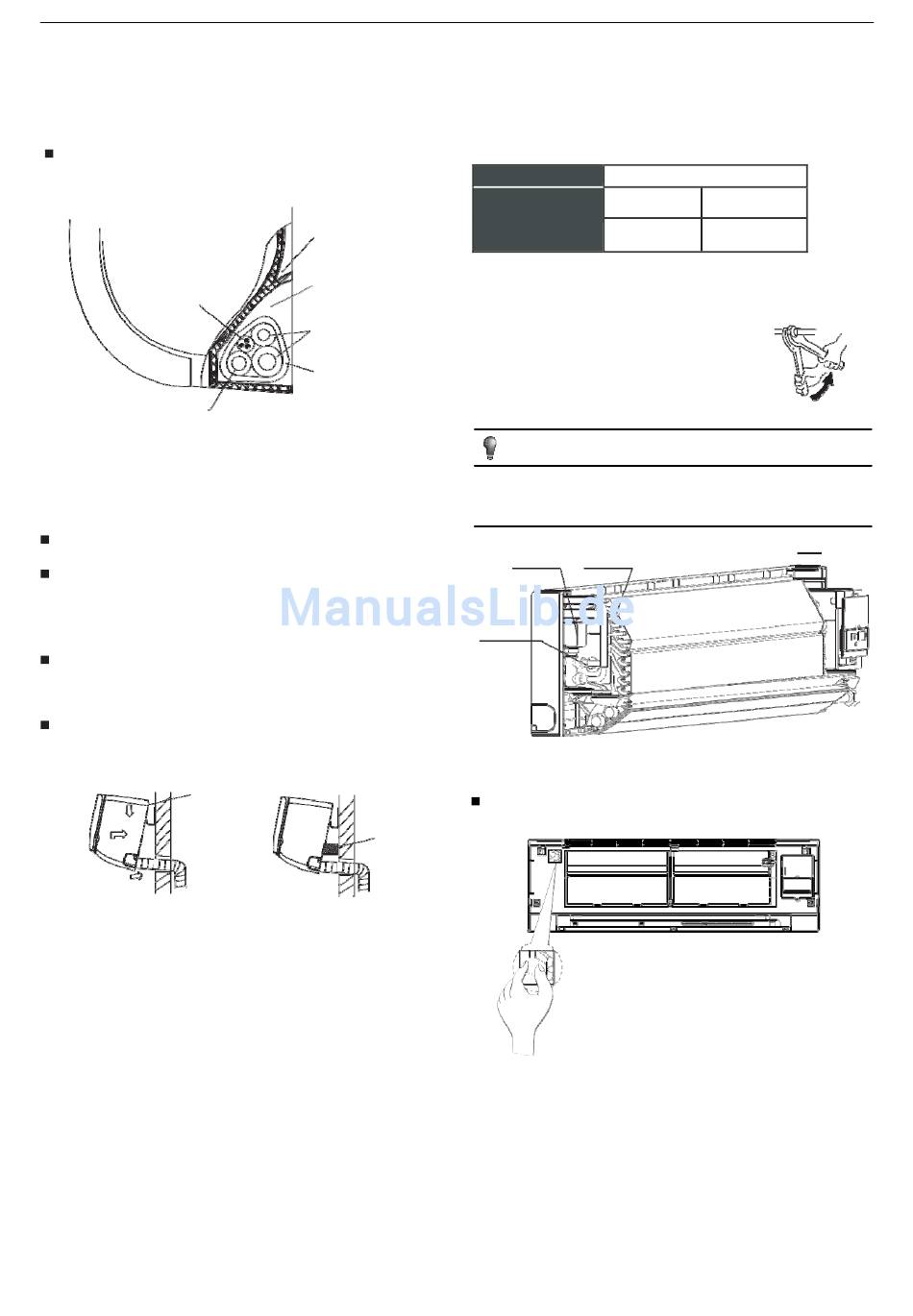

3 Rohrleitungen und Verkabelung
Befestigen Sie die Kühlmittelleitungen, die Ablaufleitung und
die Verkabelung auf der Rückseite des Gerätes mit dem
mitgelieferten Klebeband wie unten gezeigt.
Das Kondenswasser fließt aus dem Teichrahmen des
Innengerätes. Stellen Sie nichts anderes in die Rückwand
des Gerätes.

Inneneinheit

Verkabelung
Abflussrohr
5.4 Installation der Inneneinheit
Führen Sie die Rohre durch das Loch in der Wand.
Befestigen Sie die Laschen auf der Rückseite des
Innengerätes am Haken der Montageplatte, und bewegen Sie
das Gerät hin und her, um sicherzustellen, dass es sicher
befestigt ist.
Rohrverbindungen können durch Anheben des Innengerätes von
unten mit dem Hubblock verbunden werden.
Entfernen Sie den Hubblock nach dem Herstellen der Verbindung.
Drücken Sie die Unterseite des Innengerätes gegen die Wand
und bewegen Sie das Gerät dann hin und her und nach oben und
unten, um sicherzustellen, dass es sicher befestigt ist.
Hacken
Teichrahmen
Freiraum
.. .
. Rohre
. ..
.
.
..
. .
........
. .
. ..
...
Umhüllung
6. INSTALLATION DER
WASSERLEITUNG
6.1 Material und Größe der Rohre
Tabelle 6-1
Rohrleitungsmaterial
Größe
6.2 Installation der Kühlmittelrohrleitungen
Der Wasserleitungsanschluss sollte von
Fachleuten durchgeführt werden.
Zur Verbindung der Rohre müssen zwei
Maulschlüssel verwendet werden, da sonst das
Rohr seitlich am Innengerät gebogen werden
kann
Abb.5-10
Entnehmen Sie bitte der Montageanleitung, wie Sie die
Rohre mit einem geeigneten Schraubenschlüssel verbinden.
3 Wege-
Ventil
Anschluss
Bevor die Installation abgeschlossen ist, muss die gesamte Luft
mit Hilfe der Entlüftungsventile aus dem Kreislauf entfernt
werden.
Hubblock
Abb.5-11
9
Wand - Ventilatorkonvektor DC
Kupferrohr für Klimaanlagen
3/4"
3/4"
3/4" 3/4"
HINWEIS:
Ventil
Entlüfter
Abb.6-1
Abb.6-2
