d) Montage du support du tube arrière

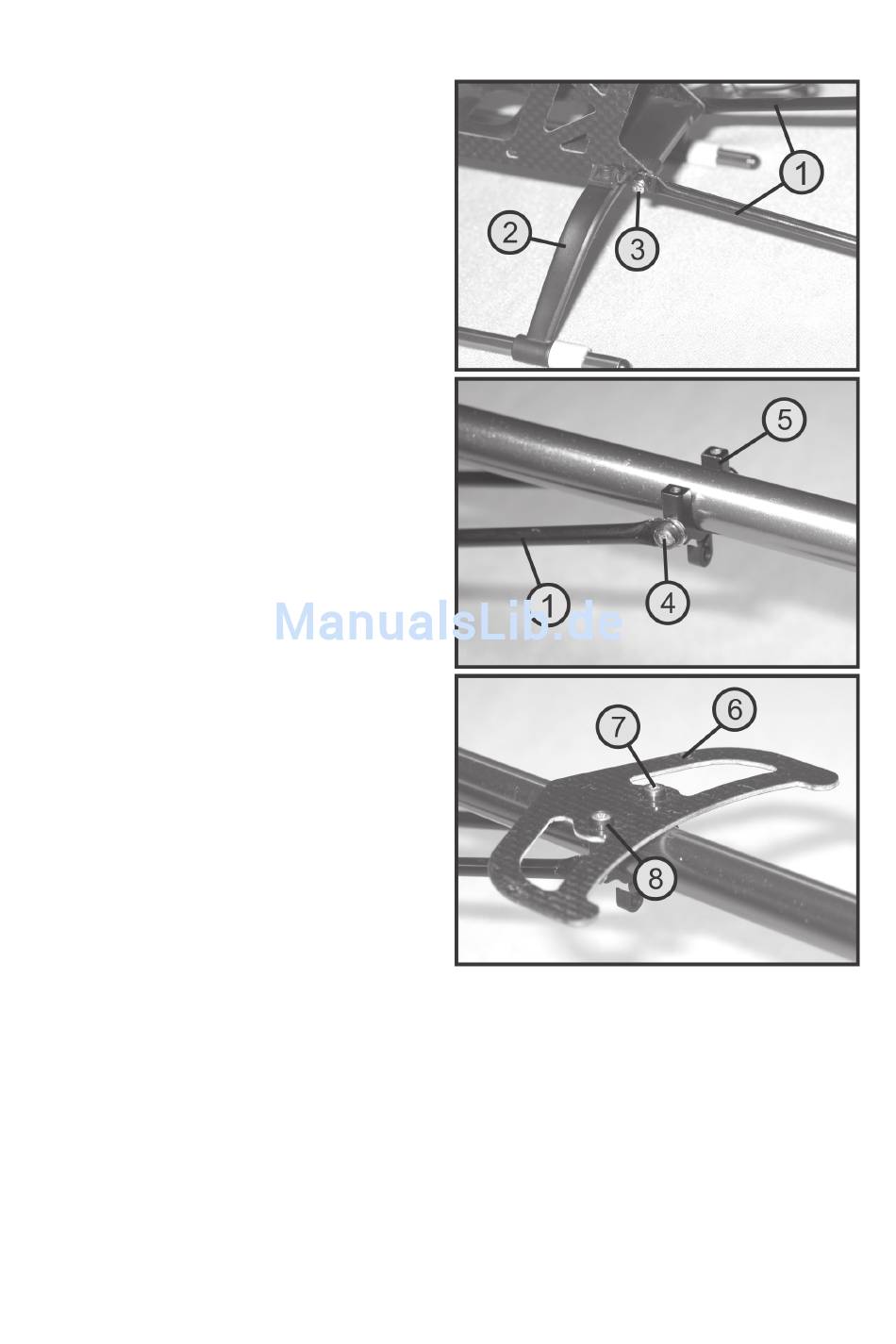

Fixez d'abord les deux supports du tube arrière (1) près
de l'arceau patin arrière (2) sur le châssis. Utilisez à cet
effet pour chacun des supports une vis de 2 x 8 mm (3)
avec une rondelle conique.
A l'extrémité arrière, les deux supports du tube arrière sont
vissés sur le support de l'empennage horizontal (5) à l'aide
de deux vis de 2 x 4 mm (4) plus rondelles coniques.
Pour finire, montez l'empennage horizontal (6) sur son
support. Utilisez à cet effet deux vis de 2 x 6 mm (7) tout
comme deux rondelles coniques (8).
Attention !
Comme le support de l'empennage horizontal du REX-
X Pro est fait d'aluminium vous devez utiliser des vis
filetées.
Pour le support d'empennage en plastique du REX-X
vous devez utiliser des vis autotranchantes.
Figure 7
63
