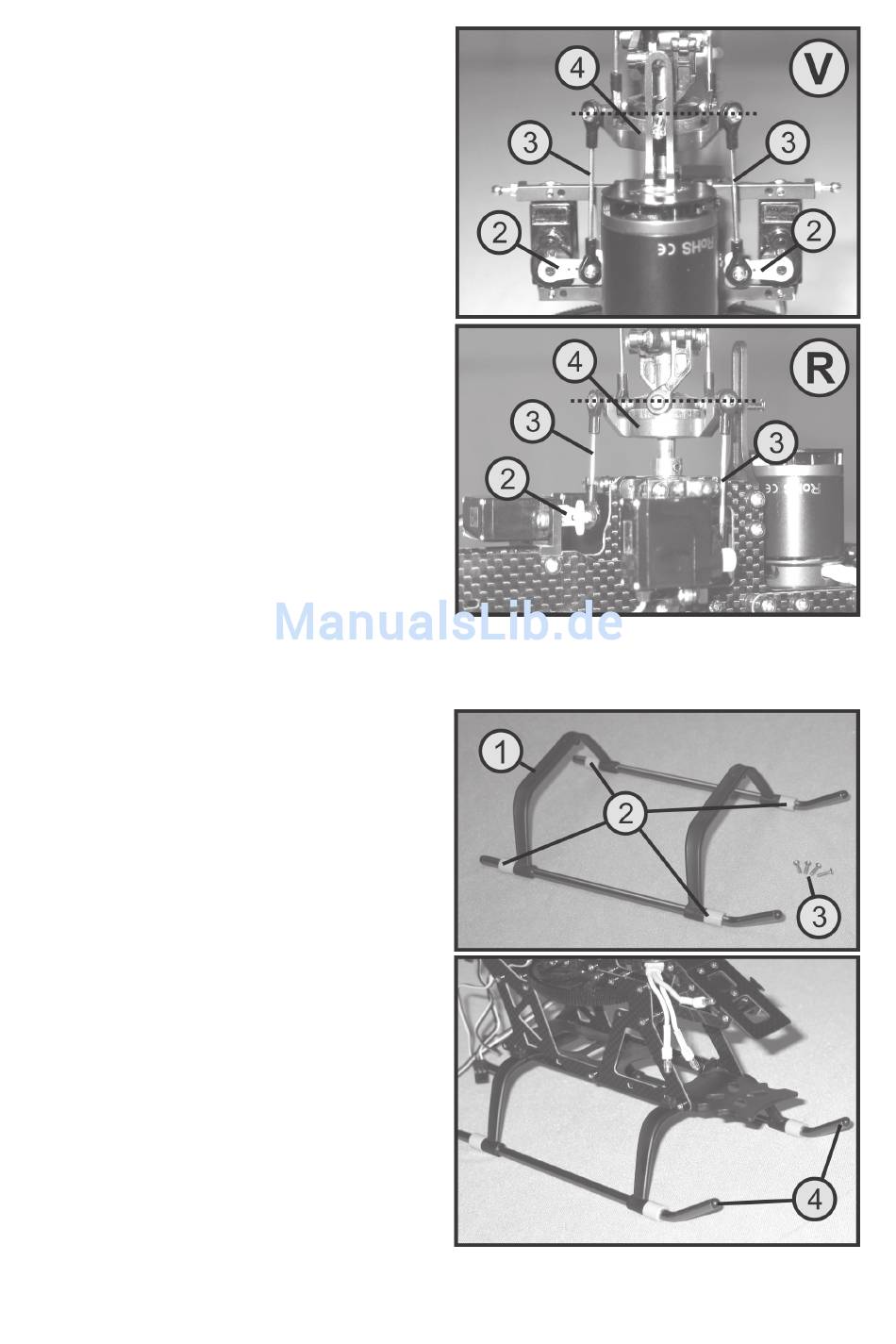

Plaats nu de servohefboom (2) overeenkomstig de
afbeeldingen en hang de kogelscharnieren in de
stuurkommen van de tuimelschijfstangen (3).
De tuimelschijf (4) moet door de in de fabriek vooraf
ingestelde stangen horizontaal zijn uitgericht (zie
stippellijn), indien de servohefbomen onder een hoek van
90° staan ten opzichte van de stangen.
De exacte instelling van de stuurstangen gebeurt later en
kan worden nagelezen in het deel 'Controleren en instellen
van het mechanisme'.
De bovenste afbeelding in afbeelding 5 toont het chassis
aan de voorzijde.
De onderste afbeelding in afbeelding 5 toont het chassis
aan de rechterzijde.
c) Montage van de landingsskids
De landingsskids (1) worden zoals afgebeeld los in elkaar
gestoken. Vergeet u daarbij niet, de vier rubberen deeltjes
(2) voor het beschermen van de skidbeugels op te
schuiven.
Aansluitend schroeft u het skidgeheel met behulp van de
vier 8 x 2 mm schroeven (3) van onder op het chassis
vast, en richt u het symmetrisch uit. De punten van de
skidbeugels (4) moeten daarbij licht naar binnen wijzen.
Om een verdraaien van de skids tijdens de vlucht te
vermijden, kunt u de skids met een beetje dun vloeibare
secondelijm in de houders fixeren.
Let op!
Gebruik slechts een minimale hoeveelheid lijm, zodat
later bij ev. onderhoud de skidbeugels zo nodig terug
kunnen worden gedemonteerd.
Afb. 5
Afb. 6
