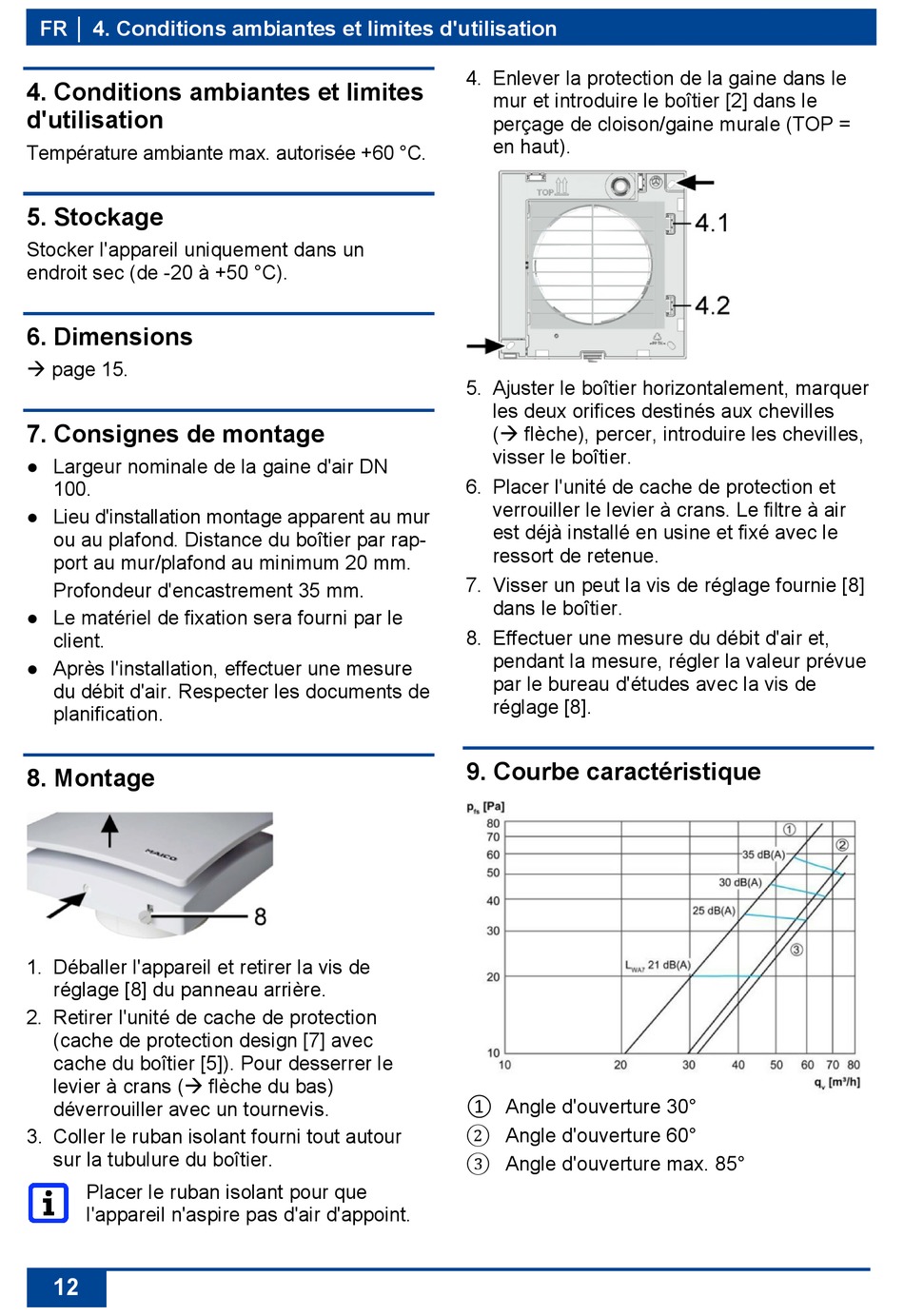

FR │ 4. Conditions ambiantes et limites d'utilisation
4. Conditions ambiantes et limites
d'utilisation
Température ambiante max. autorisée +60 °C.
5. Stockage
Stocker l'appareil uniquement dans un
endroit sec (de -20 à +50 °C).
6. Dimensions
page 15.
7. Consignes de montage
● Largeur nominale de la gaine d'air DN
100.
● Lieu d'installation montage apparent au mur
ou au plafond. Distance du boîtier par rap-
port au mur/plafond au minimum 20 mm.
Profondeur d'encastrement 35 mm.
● Le matériel de fixation sera fourni par le
client.
● Après l'installation, effectuer une mesure
du débit d'air. Respecter les documents de
planification.
8. Montage
1. Déballer l'appareil et retirer la vis de
réglage [8] du panneau arrière.
2. Retirer l'unité de cache de protection
(cache de protection design [7] avec
cache du boîtier [5]). Pour desserrer le
levier à crans ( flèche du bas)
déverrouiller avec un tournevis.
3. Coller le ruban isolant fourni tout autour
sur la tubulure du boîtier.
Placer le ruban isolant pour que
l'appareil n'aspire pas d'air d'appoint.
12
4. Enlever la protection de la gaine dans le
mur et introduire le boîtier [2] dans le
perçage de cloison/gaine murale (TOP =
en haut).
5. Ajuster le boîtier horizontalement, marquer
les deux orifices destinés aux chevilles
( flèche), percer, introduire les chevilles,
visser le boîtier.
6. Placer l'unité de cache de protection et
verrouiller le levier à crans. Le filtre à air
est déjà installé en usine et fixé avec le
ressort de retenue.
7. Visser un peut la vis de réglage fournie [8]
dans le boîtier.
8. Effectuer une mesure du débit d'air et,
pendant la mesure, régler la valeur prévue
par le bureau d'études avec la vis de
réglage [8].
9. Courbe caractéristique
② Angle d'ouverture 60°
① Angle d'ouverture 30°
③ Angle d'ouverture max. 85°
