Verwandte Anleitungen für Maico ER 60
Inhaltszusammenfassung für Maico ER 60

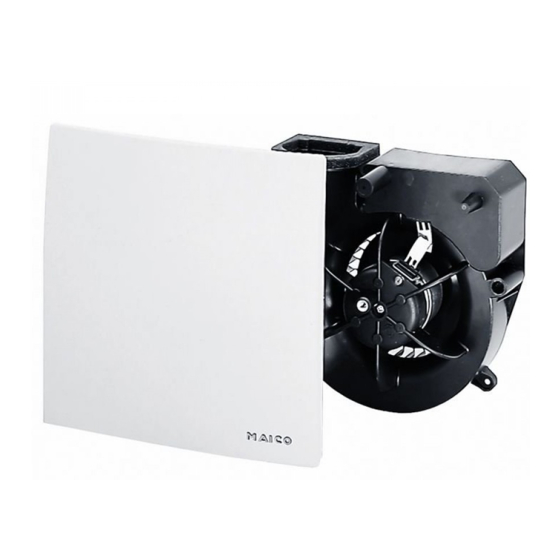

- Seite 1 Unterputz-Abluftsystem nach DIN 18017-3 ER-UP/G ER-UPD ER-UPB ER 60 ER 100 Centro-M Centro-E w w w . m a i c o - v e n t i l a t o r e n . c o m...
-
Seite 2: Lieferumfang
Ventilatoreinsätze (Endmontage) Lieferumfang Je nach Bestellung bestehend aus: Ventilatoreinsatz ER 60 .. / ER 100 .. ● Rohbauset: ER-Unterputzgehäuse Artikel-Nr. Internet oder Katalog. ● Endmontageset: Ventilatoreinsatz ● Ventilatoreinsätze mit verschiedenen ● weiterem Zubehör, z. B. ER-AS für Steuerungsplatinen, je nach Anwendung. -
Seite 4: Inhaltsverzeichnis
15. Absaugstutzen ER-AS für Absaugstutzen für WC-Sitzentlüftung DN 70 WC-Geruchsabsaugung ....... 40 16. Störungsbehebung ....... 41 17. Ersatzteile ..........42 Impressum: © Maico Elektroapparate-Fabrik GmbH. 18. Demontage .......... 42 Deutsche Original-Betriebsanleitung. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Die in diesem 19. Entsorgung........... 42 Dokument erwähnten Marken, Handelsmarken und... -
Seite 5: Sicherheitshinweise
1. Sicherheitshinweise Bestimmungsgemäße 1. Sicherheitshinweise Verwendung Lesen Sie diese Montage- und Diese Ventilatoren sind aus- Betriebsanleitung vor der Mon- schließlich für den Hausge- tage und Inbetriebnahme des brauch und ähnliche Zwecke Gerätes aufmerksam durch. vorgesehen. Folgen Sie den Anweisungen. Die Ventilatoren dienen zur Übergeben Sie diese Anleitung Entlüftung von innenliegenden nach der Endmontage zur... - Seite 6 Arbeiten an der elektrischen Atmosphäre. Einrichtung dürfen nur von ● im Außenbereich. Elektrofachkräften vorgenom- men werden. Diese besitzen Maico haftet nicht für Schäden eine elektrotechnische Aus- durch bestimmungswidrigen bildung und das Wissen über Gebrauch. die Gefahren und Auswirkun- gen, die durch einen elektri- Allgemeine schen Schlag erfolgen können.
-
Seite 7: Typ Nym-O Oder Nym-J
1. Sicherheitshinweise Lüftung Die auf dem Typenschild angegebene Schutzart ist nur Sorgen Sie für ausreichende gewährleistet bei bestimmungs- Zuluftnachströmung. gemäßem Einbau und bei ord- nungsgemäßer Einführung der Ersatzteile Leitungen durch die Leitungs- Verwenden Sie nur Original- tülle. Außerdem muss der Ersatzteile. - Seite 8 1. Sicherheitshinweise GEFAHR und Mauerwerk/Platten- baustoffen unbedingt mit form- durch Brandübertragung beständigen, nicht brennbaren Bei einem Brand besteht die Baustoffen vollständig Gefahr durch Brandübertra- verschlossen wird. Zum gung, Beispiel mit Beton, Zement- ● wenn am ER-Gehäuse eine mörtel oder Gips und für die falsche Anschlussleitung Plattenbaustoffe mit spezieller angeschlossen ist.
-
Seite 9: Umweltschutz
2. Umweltschutz 2. Umweltschutz 4. Ventilator bedienen Das Gerät und auch die Verpackung enthält ER-UP/Centro-Geräte werden in der Regel wiederverwertbare Stoffe, die nicht in den manuell (per Schalter) ein- und ausge- Restmüll gelangen dürfen. schaltet, je nach Geräteausführung und Anschlussvariante. Packen Sie das Gerät aus. -
Seite 10: Produktinformationen
Zulassung über Lüftungsgeräte für systeme für ER-UP/Centro zugelassen. Einzelentlüftungsanlagen mit gemeinsamer Abluftleitung entsprechend DIN 18017-3. Abluftsystem UP-Gehäuse Zulassungsbescheide sind auf An- frage oder auf unserer Homepage UP/G www.maico-ventilatoren.com erhältlich. Die Zulassungsnummer ist aeroduct-Brand- nein ja** nein auf dem TÜV-Aufkleber/Ü-Zeichen schutzsystem [S3] ersichtlich. -
Seite 11: Kombinationsmöglichkeiten
Endmontage vorgenommen. ● Kombinierbar mit Maico aeroduct oder Für die dezentrale Entlüftung wird ein Saint-Gobain-Gussrohr PAM-Global RML. Ventilatoreinsatz ER 60 oder ER 100 in das ● Einsatzbar auch außerhalb feuerfestem UP-Gehäuse eingesetzt, der Abluftfilter und Schacht. die Abdeckung angebracht. -
Seite 12: Unterputzgehäuse Er-Upb
5. Produktinformationen 5.4.4 Unterputzgehäuse ER-UPB 5.4.6 ER-UP-Steuerungen (Platinentypen) ● Gehäuse mit wartungsfreier Brandschutz- ER-UP-Ventilatoren gibt es in verschiedenen Absperrvorrichtung gegen Brandübertra- Ausführungen und mit unterschiedlichen gung (K90-18017). Geräteeigenschaften. Diese hängen von der im Ventilatoreinsatz [11] verwendeten ● Gehäuse mit Brandschutzverkleidung zum Steuerung/ Platinentype ab. - Seite 13 ER 100 Standardplatine 3 x 1,5 ER 60 VZ, ER 100 VZ VZ-Platine nein 5 x 1,5 ER 60 VZ 15, ER 100 VZ 15 VZ 15-Platine nein 5 x 1,5 0…150 1,5…24 ER 60 VZC, ER 100 VZC VZ 24 C-Platine...
-
Seite 14: Umgebungsbedingungen Und Grenzen Für Den Betrieb
+ 40 °C. [S2]. Die Luftführung in der Wohnung muss so Für Abmessungen und Kennlinien erfolgen, dass möglichst keine Luft aus Katalog oder Internet (maico-ventilatoren). Küche, Bad oder WC in die Wohnräume Für ER 100 RC-Funkkomponenten überströmen kann. separate Betriebsanleitung. -
Seite 15: Montagevorbereitungen
9. Montagevorbereitungen 9. Montagevorbereitungen Geeignetes Befestigungsmaterial ist bauseitig bereitzustellen. 9.1 Vorgaben gemäß Zulassung ER-UP/G + ER-UPD + ER-UPB + ER-UPB ER 60/100/ ER 60/100/ ER 60/100 Zweitraum Zweitraum Zweitraum Geräteanzahl Max. 3 Ventila- Max. 3 Ventila- Max. 3 Ventila- Max. 3 Ventila-... - Seite 16 9. Montagevorbereitungen ER-UP/G + ER-UPD + ER-UPB + ER-UPB ER 60/100/ ER 60/100/ ER 60/100 Zweitraum Zweitraum Zweitraum max. 2 x 90° Zulässige An- zahl Leitungs- bögen Wandeinbau max. 2 x 90° Zulässige Anzahl Leitungsbögen Deckeneinbau nicht zulässig Drosselein- richtung in der...
-
Seite 17: Vorbereitungen Wandmontage
9. Montagevorbereitungen 9.2 Vorbereitungen Wandmontage ACHTUNG Saugleitung für Zweitraumanschluss an Gerätebeschädigung, Funktionsstörung ER-UP/G: Aluflexrohr AFR 75/AFR 80 bei Korrosionsschäden durch Mörtel. ER-UPD: Aluflexrohr AFR 75/AFR 80 An das Gerät angeschlossene Lüftungs- oder Stahlwickelfalzrohr DN75/DN80 leitungen müssen zum Schutz vor ER-UPB: Stahlwickelfalzrohr DN75/DN80 Korrosion innerhalb des Mauerwerks 18 Hauptleitung: Stahlwickelfalzrohr... -
Seite 18: Vorbereitungen Deckenmontage
9. Montagevorbereitungen 5. Zum ER-UP-Gehäuse passende Anschluss- 9.3 Vorbereitungen Deckenmontage leitung [18] an der Hauptleitung anschließen Saugleitung für Zweitraumanschluss an und lüftungstechnisch abdichten. ER-UP/G: Aluflexrohr AFR 75/AFR 80 6. Anschlussleitung [19] ablängen, maximale ER-UPD: Aluflexrohr AFR 75/AFR 80 oder Leitungslänge von 2 m beachten. Stahlwickelfalzrohr DN75/DN80 ER-UPB: Stahlwickelfalzrohr DN75/DN80 Länge der Anschlussleitung so... - Seite 19 9. Montagevorbereitungen 18 Hauptleitung (Stahlwickelfalzrohr) Rohrbefestigung mit Rohrschelle, alternativ Rohrbefestigung mit Lochband Anschlussleitung ER-UPB, ER-UPD: Stahlwickelfalzrohr ER-UP/G: Aluflexrohr Geschossdecke Stahl-Gewindestange / Stockschraube Rohrbefestigung Abb. 5 Rohrschelle / Lochband Bundkragen Deckenverguss Schachtwand Mauer-/Plattenbaustoff-Verschluss Abgehängte Decke Stahlschrauben oder Stahl-Blindniete (jeweils 3 Stück) Stahldübel: 31.1 Stahldübel oder Schlaganker 31.2 Metall-Spreizdübel...
-
Seite 20: Vorbereitungen Für Den Elektrischen Anschluss
9. Montagevorbereitungen 3. Für einen Zweitraumanschluss den 9.4 Vorbereitungen für den Wand- oder Schachtdurchbruch für die elektrischen Anschluss Saugleitung [9] anbringen. Einbau- positionen für den Zweitraumanschluss GEFAHR beachten. 4. Lüftungs-Hauptleitung [18] innerhalb des Lebensgefahr durch Stromschlag. Vor dem Verlegen der Netzleitung alle Schachtes fachgerecht anbringen. -
Seite 21: Vorbereitung Der Absperrvorrich- Tung/Verschlussklappe
9. Montagevorbereitungen 9.5 Vorbereitung der Absperr- ACHTUNG vorrichtung/Verschlussklappe Die Kunststoff-Verschlussklappe schließt bei falscher Einbaulage nicht Vor der Gehäusemontage unbedingt dicht. Dadurch ist eine Zufuhr von ● ER-UP/G: die Lage der Kunststoff-Ver- Gerüchen aus dem Lüftungskanal schlussklappe prüfen. Funktionsfähigkeit möglich. der Verschlussklappe sicherstellen. ... -
Seite 22: Brandschutz-Absperrvorrichtung
9. Montagevorbereitungen 9.5.2 Brandschutz-Absperrvorrichtung ACHTUNG ER-UPD und ER-UPB-Gehäuse Geruchsbelästigung aus der Haupt- leitung. Die Brandschutz-Absperr- vorrichtung schließt nicht dicht bei fehlerhaftem Einbau. Vor der Montage prüfen und sicher- stellen, dass die Einbaulage korrekt und die Funktionsfähigkeit der Auslöseeinrichtung sichergestellt ist. Vorbereitung der Metall-Absperrvorrich- tung bei Ausblasrichtung nach oben 1. -
Seite 23: Gehäusemontage
ER-UP/G-Gehäuse erfolgt mit dem DN 70- ER-UP/G-Gehäuse Absaugstutzen ER-AS. Nicht zulässig ist ein: Die WC-Sitzentlüftung darf nicht am ● Zweitraumanschluss mit einem ER 60- Zweitraum-Anschlussstutzen oder Ventilatoreinsatz (alle Ausführungen). dem Abluftelement Centro ange- ● Zweitraumanschluss in Kombination mit schlossen werden. -
Seite 24: Er-Up/G-Wandmontage Einraum
10. Montage ‒ ER-UP/G ‒ Einraum Ausblasstutzen mit Kunststoff- 2. Montagehalter [37] ablängen, biegen und Verschlussklappe mit beiliegenden Befestigungsschrauben am ER-UP/G-Gehäuse anbringen. 18 Hauptleitung Stahlwickelfalzrohr 19 Anschlussleitung Aluflexrohr AFR 80 3. Befestigungslöcher für Montagehalter an DN 75/80 der Schachtrückwand markieren, Bohrun- 20 Netzleitung gen vornehmen und Dübel einstecken. -
Seite 25: Er-Up/G-Deckenmontage Einraum
10. Montage ‒ ER-UP/G ‒ Einraum GEFAHR GEFAHR Brandübertragung bei fehlerhaften Kurzschlussgefahr und Gerätebeschä- Einbau der Anschlussleitung [19] digung. Bei nicht fachgerecht einge- möglich. bauter Leitungstülle [39] kann Wasser Nur zulässiges Leitungsmaterial in das ER-UP/G-Gehäuse eindringen. Schutzart nicht gewährleistet. verwenden (... - Seite 26 10. Montage ‒ ER-UP/G ‒ Zweitraum Schutzgitter 2. Montagestutzen [10] in das ER-UP/G- Gehäuse stecken. Der Stutzenrand Filtermatte, Filterklasse G2 muss an der Gehäusewand einrasten. Adapter Saugleitung Zweitraumanschluss: 3. Gehäusemontage gemäß voriger Beschreibung „Einraum“ vornehmen. Aluflexrohr AFR 75/AFR 80 Montagestutzen Zweitraumabsaugung 4.
- Seite 27 10. Montage ‒ ER-UP/G ‒ Zweitraum Schutzgitter 10.1.7 Deckenmontage ER-UP/G ‒ Filtermatte, Filterklasse G2 Zweitraum Adapter Montagehinweise in Kapitel 10.1.2 beachten. Saugleitung Zweitraumanschluss: 1. ER-UP/G-Gehäuse wie in Kapitel 10.1.5 Aluflexrohr AFR 75/AFR 80 beschrieben an der Decke montieren. Montagestutzen Zweitraumabsaugung 2.
-
Seite 28: Montage Er-Upd-Gehäuse
Zur akustischen Entkopplung von resonanz- ER-UPD-Gehäuse fähigen dünnen Decken Moosgummi ER-MO Nicht zulässig ist ein: verwenden ( Zubehör). ● Zweitraumanschluss mit einem ER 60- Der Anschluss einer WC-Sitzentlüftung am Ventilatoreinsatz (alle Ausführungen). ER-UPD-Gehäuse erfolgt mit dem DN 70- ● Zweitraumanschluss in Kombination mit Absaugstutzen ER-AS. - Seite 29 10. Montage ‒ ER-UPD ‒ Einraum Metall-Ausblasstutzen mit Absperrklappe 5. ER-UPD-Gehäuse in die gewünschte 18 Hauptleitung Stahlwickelfalzrohr Position bringen und mit beiden Montage- 19 Anschlussleitung Stahlwickelfalzrohr haltern an der Decke befestigen. DN 75/80 GEFAHR 20 Netzleitung 37 Montagehalter UPM 60/100 Brandübertragung bei fehlerhaften Ein- 38 Putzschutzdeckel bau der Anschlussleitung [19] möglich.
- Seite 30 10. Montage ‒ ER-UPD ‒ Zweitraum 1. Das gewünschte Gehäusesegment „S” Schutzgitter (links, rechts oder unten) an der Markie- Filtermatte, Filterklasse G2 rung mit einem Messer herausschneiden. Adapter 2. Kunststoff-Montagestutzen [10] in das ER- Saugleitung Zweitraumanschluss: UP/D-Gehäuse stecken. Der Stutzenrand Aluflexrohr AFR 75/AFR 80 muss an der Gehäusewand einrasten.
-
Seite 31: Montage Er-Upb-Gehäuse
ER-UPB-Gehäuse Brandübertragung bei fehlerhaften Einbau des ER-UPB Gehäuses möglich. Nicht zulässig ist ein: Ein vorhandener Restspalt zwischen ● Zweitraumanschluss mit einem ER 60- ER-UPB-Gehäuse und Schacht/Fliesen Ventilatoreinsatz (alle Ausführungen). muss mit formbeständigen, nicht ● Zweitraumanschluss in Kombination mit brennbaren Baustoffen vollständig Centro-Abluftelementen. - Seite 32 10. Montage ‒ ER-UPB ‒ Einraum Metall-Ausblasstutzen mit Absperrklappe GEFAHR 18 Hauptleitung Stahlwickelfalzrohr Brandübertragung bei fehlerhaften 19 Anschlussleitung Aluflexrohr AFR Einbau der Anschlussleitung [19]. DN75/80 Nur zulässiges Leitungsmaterial 20 Netzleitung verwenden ( Kapitel 9.1). 37 Montagehalter UPM 60/100 Die Anschlussleitung korrekt am 38 Putzschutzdeckel Ausblasstutzen anbringen.
- Seite 33 10. Montage ‒ ER-UPB ‒ Zweitraum Stahl-Anschlussstutzen DN 75/80 10.3.5 ER-UPB/R-, ER-UPB/L- und für Zweitraumabsaugung am ER-UPB ER-UPB/U-Montage (Zweitraum) Schutzgitter 1. ER-UPB-Gehäuse wie in Kapitel 10.3.4 Filtermatte Filterklasse G2 beschrieben montieren. Adapter 2. Saugleitung [9] und Stahlstutzen [5.1] mit Saugleitung Zweitraumanschluss: 3 Stahlblindnieten [41] oder Stahlschrau- Stahlwickelfalzrohr DN 75/80 ben befestigen und lüftungstechnisch dicht...
-
Seite 34: Elektrischer Anschluss
11. Elektrischer Anschluss 11. Elektrischer Anschluss GEFAHR Lebensgefahr durch Stromschlag/Gerä- 20 Netzleitung tebeschädigung bei falschem Einbau 39 Leitungstülle aufgrund zu langer Netzleitung. 42 Anschlussklemme Bei zu langer Leitungszuführung inner- halb des Gehäuses lässt sich der Venti- Um Fehlfunktionen des Ventilators latoreinsatz nicht korrekt einbauen. -
Seite 35: Gerät Elektrisch Anschließen
11. Elektrischer Anschluss 11.1.1 Gerät elektrisch anschließen ACHTUNG 1. Netzsicherung ausschalten und Warn- Gerätebeschädigung durch Berühren schild anbringen. ESD-gefährdeter Bauteile auf der Elek- tronikplatine von VZ-, VZ 15-, GVZ-, VZC-, 2. Putzschutzdeckel entfernen. GVZC EC-, F-, I-, H- und RC-Geräten. 3. -
Seite 36: Montage Ventilatoreinsatz Und Abdeckung
12. Montage Ventilatoreinsatz und Abdeckung 12.1 Einstellungen an Elektronikplatinen Hinweise ● Elektronikplatinen [12] der ER-Varianten Elektronikplatine ER 60 H und ER 100 H Standard, D, VZ, VZ 15, G, GVZ und F Mit Steckbrücke (Jumper) S besitzen keine Einstellmöglichkeiten. den Feuchte-Einschaltpunkt ●... -
Seite 37: Montage Ventilatoreinsatz
12. Montage Ventilatoreinsatz und Abdeckung Mit der ER 60 GVZC EC-Steuerung können 12.2 Montage Ventilatoreinsatz/Abluft- zwei Schaltungsvarianten umgesetzt werden: element Abb. 16 ● Permanente Grundlast mit zuschaltbarer Der ER-Ventilatoreinsatz / Das Abluftelement Nennlast (Standardschaltung). Centro wird wie folgt in das Unterputz- ●... - Seite 38 12. Montage Ventilatoreinsatz und Abdeckung 11 Ventilatoreinsatz Schaltbilder im Kastenboden beachten. 12 Elektronikplatine (Steuerung) Kabel dürfen den Einschub des 13 Gehäusebodendichtung Ventilators nicht behindern. 38 Putzschutzdeckel Hebel [44] und 42 Anschlussklemme Zapfen [45] müssen 43 Optionale Fixierung mit Schrauben einrasten. (bauseitig) Sonst Schraub- 44 Rasthebel...
-
Seite 39: Montage Der Abdeckung
● Abdeckung [15] ist bis zu ± 5° drehbar leitungen berücksichtigen. (zum Ausgleichen bei schief eingesetztem 3. Den ruhigen Lauf des Ventilators prüfen. Gehäuse). Beim Wandeinbau auf Maico- 4. Gerät ausschalten. Namenszug unten rechts achten. ● Bei putzbündigem Gehäuserand Zentral- schraube [15.1], M6 x 16 mm, zum Befes-... -
Seite 40: Reinigung, Wartung
[15] legen und Abdeckung verschließen. Der Verschluss muss hörbar einrasten. Filtermatten ZF 60/100: 5er-Packung, Filterklasse G2 nach EN 779, Art.-Nr. 0093.0680 Bei Rückfragen Maico Elektroapparate-Fabrik GmbH Steinbeisstraße 20 78056 Villingen-Schwenningen Deutschland Tel. +49 7720 694 445 Fax +49 7720 694 175... -
Seite 41: Filterwechsel Zweitraum
5er-Packung, Filterklasse G2 6. Der Einbau erfolgt in umgekehrter nach EN 779, Art.-Nr. 0093.0923 Reihenfolge. Bei Rückfragen Schutzart gemäß Typenschild nur bei bestimmungsgemäßem Einbau Maico Elektroapparate-Fabrik GmbH (Ventilatoreinsatz eingerastet, Steinbeisstraße 20 Innenabdeckung geschlossen). 78056 Villingen-Schwenningen Deutschland Tel. +49 7720 694 445 Fax +49 7720 694 175 E-Mail: ersatzteilservice@maico.de... -
Seite 42: Absaugstutzen Er-As Für Wc-Geruchsabsaugung
15. Absaugstutzen ER-AS für WC-Geruchsabsaugung ER-UP/G- und ER-UPD-Gehäuseeinheiten 15. Absaugstutzen ER-AS für lassen sich über den Absaugstutzen ER-AS WC-Geruchsabsaugung mit dem WC-Spülrohr verbinden. Ein Lei- tungsquerschnitt von DN 70 ermöglicht gerin- ge Luftgeschwindigkeiten im Verbindungsrohr und eine effektive, zugfreie Absaugung von Gerüchen. -
Seite 43: Störungsbehebung
17. Ersatzteile Störung Ursache, Maßnahme 16. Störungsbehebung ● Filter verschmutzt. Ventilator zu ● Bei jeder Störung eine Elektrofachkraft laut. Filter austauschen. hinzuziehen. ● Ventilatoreinsatz fehler- ● Reparaturen sind nur durch Elektrofach- haft eingesetzt. Ventilator- kräfte zulässig. einsatz gemäß Kapitel 12.2 richtig einsetzen. -
Seite 44: Ersatzteile
Ihrem Land geltenden ER 100 D F101.1021.9000 Bestimmungen zu entsorgen. Abdeckung komplett ER 60 / ER 100 0059.1017.9000 ER 60 F / ER 100 F 0059.1017.9100 Filtermatte ZF 0093.0680 60/100: 5 Stück, Filterklasse G2 nach EN 779 Bei Rückfragen... -
Seite 45: Schaltbilder
Der Ventilator läuft nach dem Einschalten der Raumbeleuchtung (mit Schalter S1) an. Nach dem Ausschalten der Raumbeleuchtung schaltet auch der Ventilator aus. ER 60 VZ, ER 60 VZ 15, ER 100 VZ, ER 100 VZ 15 Standardschaltung Der Ventilator läuft ca. 50 Sekunden nach dem Ein- schalten der Raumbeleuchtung an. - Seite 46 ER 60 F, ER 100 F ER 60 F, ER 100 F Standardschaltung Mit Lichtsteuerung. Der ER 60 F bzw. ER 100 F ist für den Einbau in fensterlose, dunkle Räume vor- gesehen. Über die Helligkeit der Raumbeleuchtung wird der Ventilator drahtlos über eine Lichtsteue- rung eingeschaltet.
- Seite 47 Ventilator selbsttätig anlaufen. ER 60 G, ER 100 G ER 60 G, ER 100 G Der ER 60 G bzw. ER 100 G kann je nach Bedarf mit Grund- oder Volllast betrieben werden. S1 Schalter für Grundlastbetrieb: Dauerbetrieb auf kleiner Drehzahl mit niedrigem Förder- volumen.
- Seite 48 20. Schaltbilder ER 60 GVZ, ER 100 GVZ ER 60 GVZ, ER 100 GVZ Standardschaltung Ventilator läuft immer in Grundlast. Bei Raumbenutzung (S1 = Ein) schaltet der Ventilator nach ca. 50 Sekunden selbsttätig auf Volllast um. Schaltungsvariante Bei Raumbenutzung (S1 = Ein) schaltet der Ventilator nach ca.
- Seite 49 20. Schaltbilder ER 60 GVZC EC ER 60 GVZC EC Schaltungsvariante Schaltungsvariante Die Grundlast kann mit S2 manuell ein- und ausgeschaltet werden. ● Fall 1: Ventilator steht still. Wird S2 betätigt (S2 = Ein) schaltet das Gerät ohne Beachtung der voreingestellten Einschaltverzögerung sofort in Grundlast.
- Seite 50 Betriebsstufe für 30 Minuten aktiv. Danach wird die von der RLS RC gewählte Betriebsstufe eingenommen. Die Grundlast ist per DIP-Schalter werksseitig permanent aktiviert. Maico Elektroapparate-Fabrik GmbH • Steinbeisstr. 20 • 78056 Villingen-Schwenningen • Germany • Service +49 7720 694-0 • technik@maico.de...
