Montage des GK-3 auf der Gitarre

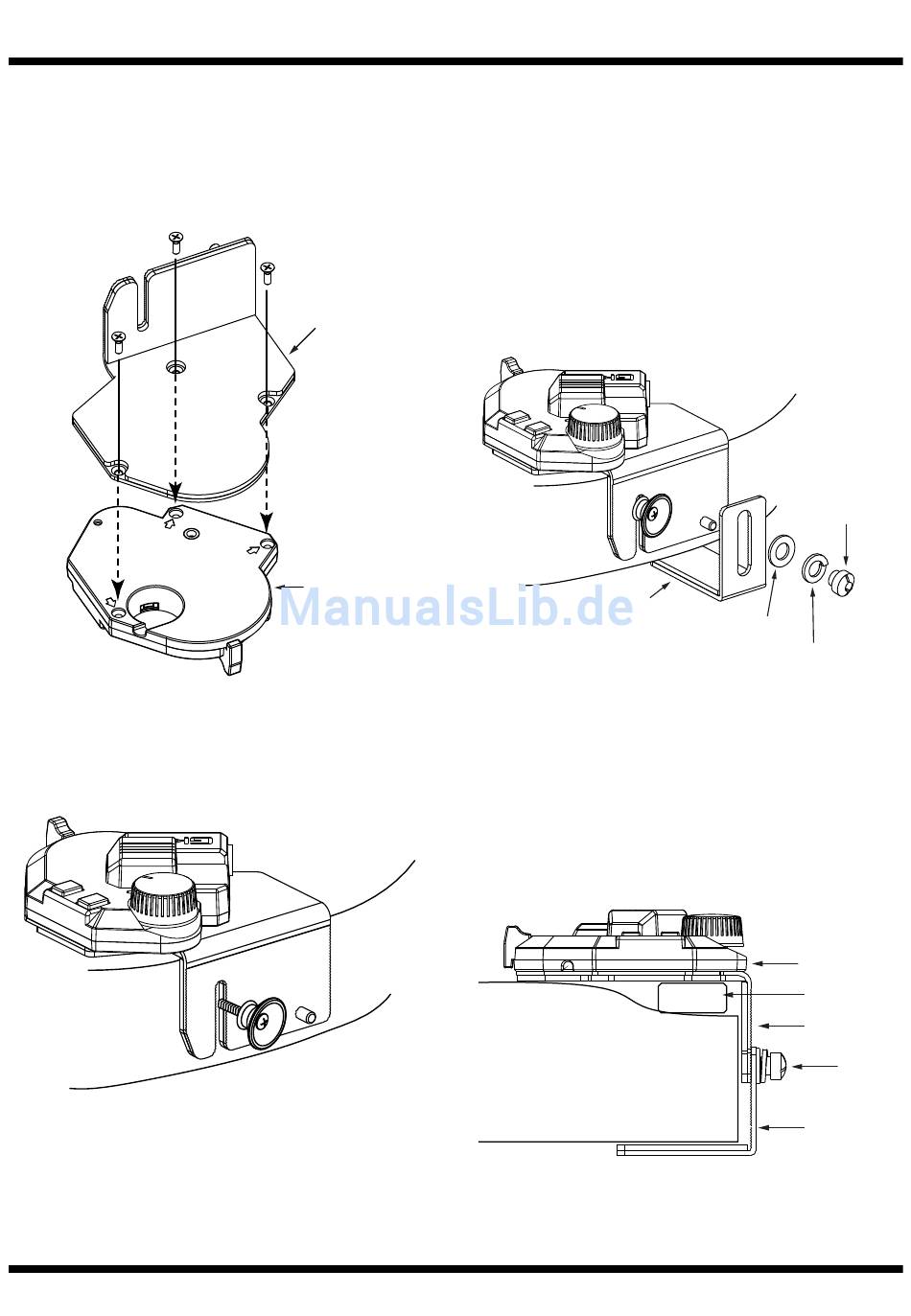

■ Montage mit dem Metallhalter

1. Entfernen Sie die drei Schrauben auf
der Unterseite des Controllers und
montieren Sie den Halter A.
fig.1120e (Attaching to the Holder)
2. Lösen Sie die Schraube des Gurtpin
und stecken Sie den Halter A über die
Schraube.
fig.1130 (Attaching to the Guitar 1)
3. Drehen Sie die Schraube des Gurtpin
wieder fest.
16
Halter A
ontroller-
Einheit
4. Montieren Sie den Halter B, so dass
die beiden Halterteile wie eine Zwinge
funktionieren.
Wenn die Gurtpin-Schraube recht kurz und
die Gitarre schwer ist, können Sie eine
längere Schraube für den Gurtpin benutzen
(nicht im Lieferumfang), um einen festen
Halt des Gurtpins zu garantieren.
fig.1140e (Attaching to the Guitar 2)
alter B
5. Schrauben Sie die beiden Halterteile
mit der Unterlegscheibe, der
Sicherungsscheibe und der Kappe
zusammen.
* Legen Sie bei einer Gitarre mit gewölbter Decke die
Schaumstoffunterlage zwischen Gitarre und Halter
A.
fig.1150 (Spacer LP)
Korpus
Kappe
Unterlegscheibe
Sicherungsscheibe
Controller
Unterlage
alter A
Kappe
alter B
