Montage des GK-3 auf der Gitarre

■ Montage mit dem Tonabnehmerstab-Halter

1. Montieren Sie den Tonabnehmerstab mit
einem Gummi-Abstandshalter und den
beiden kleinen Schrauben (3x8 mm) auf
dem Halter.
fig.1105
* Statt der Gummi-Abstandshalter können Sie auch
die halbierten oder noch weiter gekürzten Federn
benutzen.
2. Entfernen Sie die Saiten und die
Brücke.
3. Drehen Sie die beiden
Brückenschrauben ca. 2 mm (0.08")
weiter in den Korpus.
14
4. Stecken Sie zuerst den

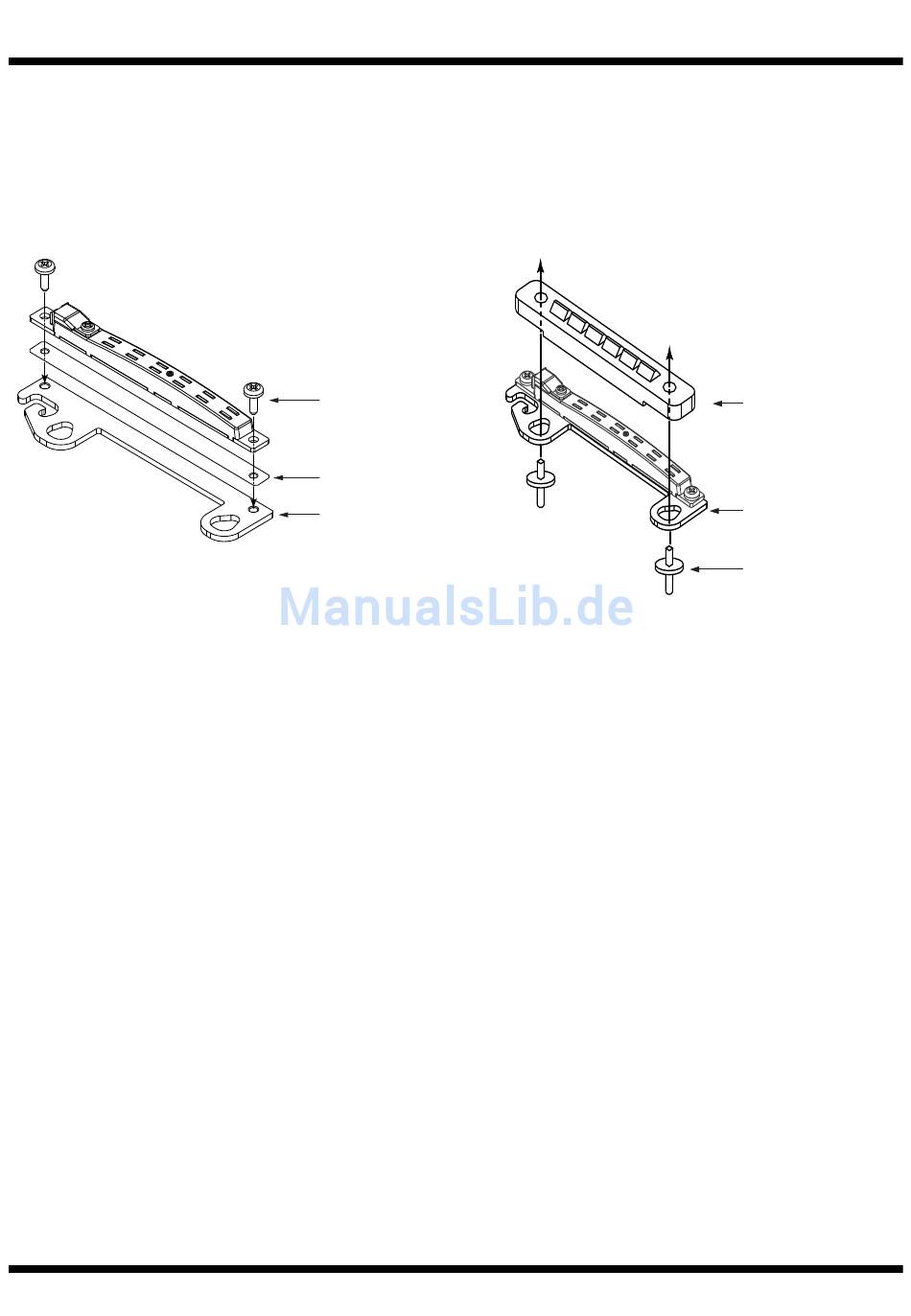

fig.1105 (Attachment with the Holders)
Schraube
3x8 mm
Gummi-
Abstands-
halter
onabnehmer-
stab-Halter
5. Ziehen Sie die Saiten auf und stimmen
6. Stellen Sie die Höhe des
*
*
*
Tonabnehmerstab-Halter und dann die
Brücke auf die herausstehenden
Brückenschrauben.
Sie die Gitarre.
Tonabnehmerstabs an den beiden
kleinen Schrauben (3x8 mm) ein.
Die korrekte Höhe ist erreicht, wenn der Abstand
zwischen Magnet des Tonabnehmerstabes und der
Saite 1.0 mm (0.04") beträgt, während die Saite im
höchsten Bund gegriffen wird. Überprüfen Sie den
Abstand mit dem beiliegenden Messwinkel (1 mm).
Wenn der Abstand zwischen Magneten und Saiten
zu groß ist und Sie den Tonabnehmerstab höher
drehen müssen, fügen Sie den zweiten Gummi-
Abstandshalter ein,
Abstandshalter übereinander liegen.
Wenn die Höhe korrekt ist, müssen Sie im
angeschlossenen GK-Gerät den Sensivity-Abgleich
vornehmen (siehe Anleitung des GK-Gerätes).
BrŸcke
onabnehmer-
stab-Halter
BrŸckenschrauben
der Gitarre
so dass beide Gummi-
