Promise Technology VessRAID 1830s Kurzanleitung Seite 44

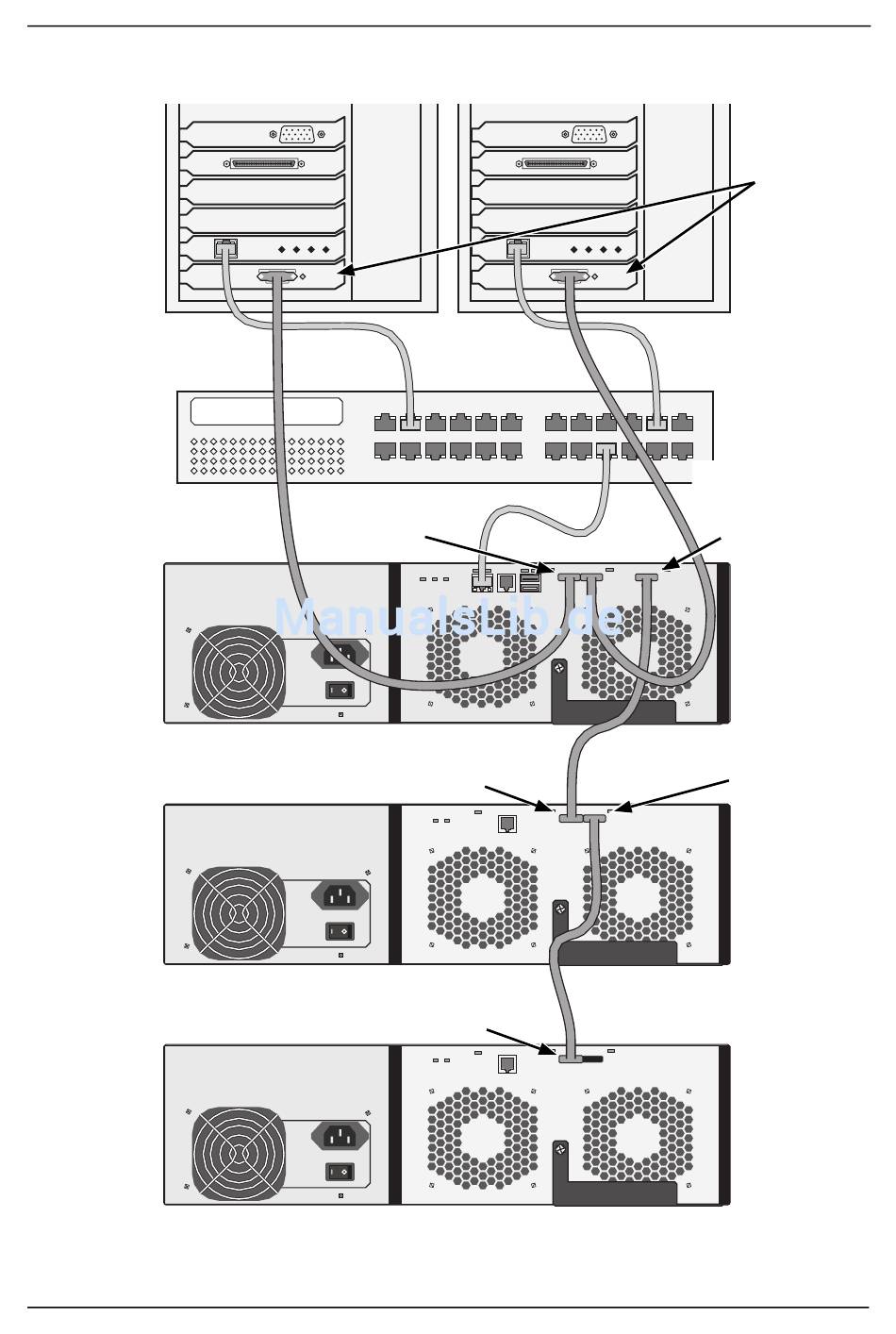

Abbildung 11. Daten- und Managementverbindungen
Host-PCs
oder Server
Netzwerk-
Switch
VessRAID
VessJBOD
VessJBOD
Hiermit sind Daten- und Managementverbindungen abgeschlossen. Gehen Sie
zu „Schritt 6: Anschließen der seriellen Kabelverbindungen" auf Seite 45.
Schritt 5: Herstellen der Daten- und Managementverbindungen
SAS IN-Anschluss
Kreissymbol
SAS IN-Anschluss
Kreissymbol
SAS IN-Anschluss
Kreissymbol
44
SAS HBA-
Erweiterung-
skarten
Anschluss für
SAS-Erweiterung
Rautensymbol
SAS OUT-Anschluss
Rautensymbol
