Guía de inicio rápido de VessRAID 1000s Series

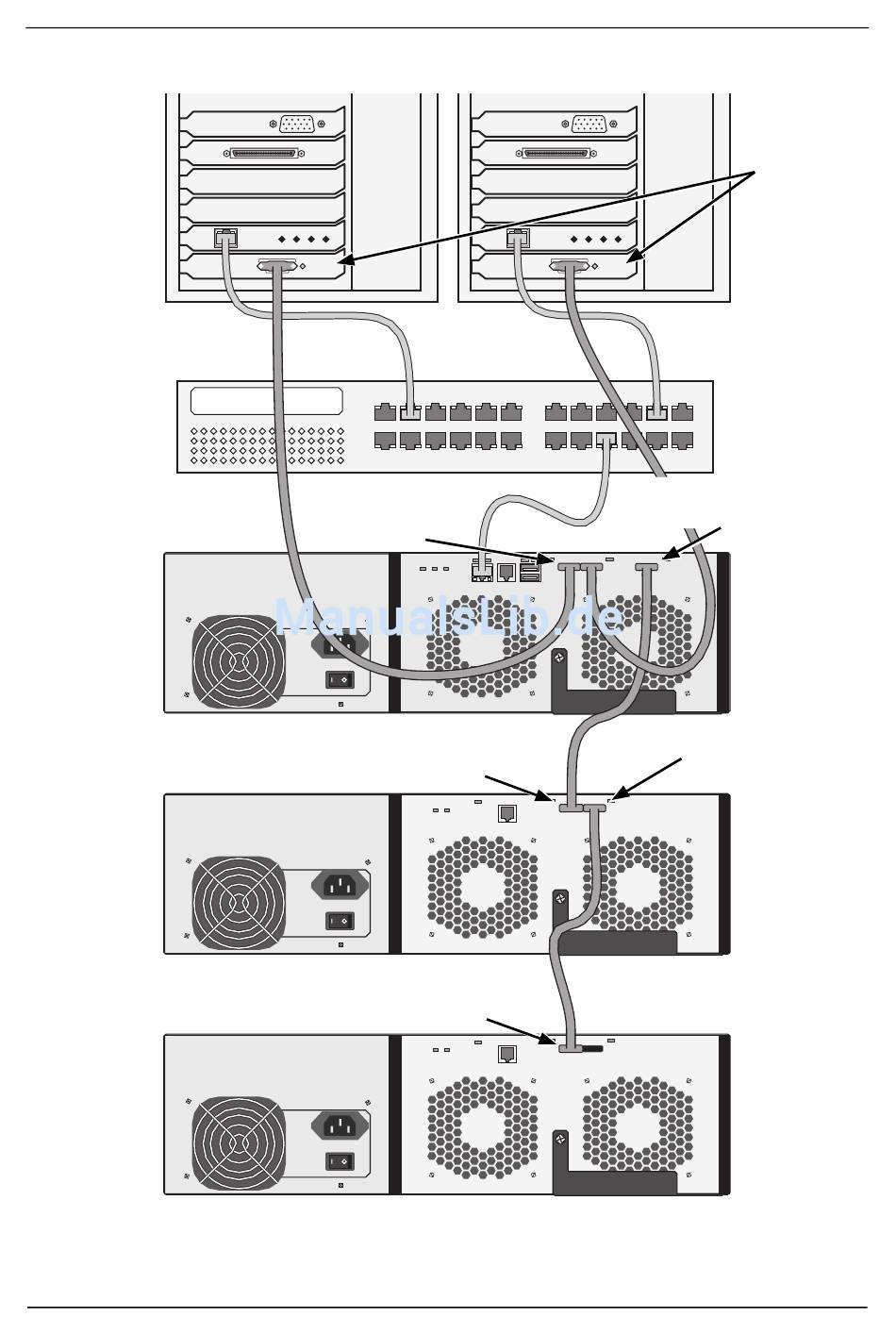

Ilustración 11. Conexiones de gestón y datos
Servidores
o PC host
Conmutador
de red
VessRAID
VessJBOD
VessJBOD
Así se completan las conexiones de gestión y conexiones de datos. Vaya al
apartado "Tarea 6: Configuración de conexiones de cable en serie" en la
página 140.
Icono de puertos
circulares de
entrada SAS
Icono de puerto
circular de entrada SAS
Icono de puerto
circular de entrada SAS
139
Tarjetas
HBA SAS
Puerto de expansión SAS
Icono de diamante
Puerto de salida
SAS
Icono de diamante
