Kurzanleitung zur VessRAID 1000s Serie
3. Befestigen Sie die Montageschienen an der Außenseite der Rackpfosten;
verwenden Sie dazu die Befestigungsschrauben Ihres Racksystems.
Stellen Sie sicher, dass die Auflage unten und nach innen weisend montiert
ist.
4. Richten Sie die Schienen im Rack aus.
5. Drehen Sie die Einstellschrauben und Befestigungsschrauben fest.
6. Platzieren Sie das VessRAID-Subsystem auf den Schienen.
7. Befestigen Sie das VessRAID-Subsystem im Rack, indem Sie die
Befestigungsschrauben des Racksystems durch die Griffe hindurchführen
und festdrehen.

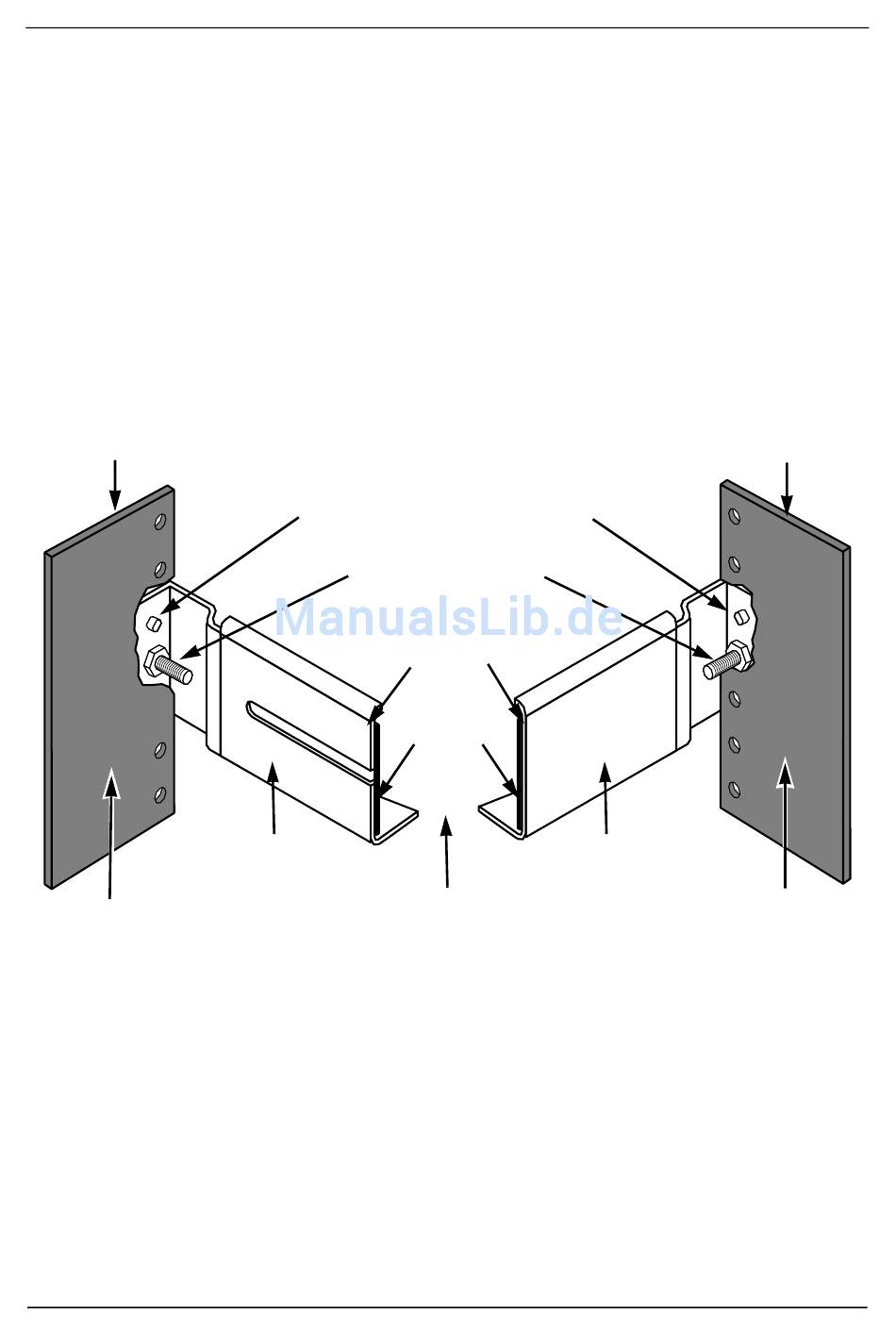

Abbildung 7. Rackmontage-Diagramm
Vorderer Rackpfosten
Vordere Schiene
Pfosteninnenseite
Damit ist die Rackmontage vollständig abgeschlossen. Gehen Sie zu „Schritt 4:
Installieren der Festplatten" auf Seite 40.
Haltestifte (2 an jedem Ende)
Schienenbefestigungsschrauben
(nicht mitgeliefert)
Flansch
Träger
Einstellschraube für Schiene
(Mitte, Außenseite der Schiene)
39
Hinterer Rackpfosten
Hintere Schiene
Pfosteninnenseite
