Guida introduttiva al VessRAID serie 1000s
4. Regolare i gruppi delle guide nel rack.
5. Serrare le viti di regolazione e le viti di fissaggio.
6. Collocare il sottosistema VessRAID sulle guide.
7. Fissare il sottosistema VessRAID sul rack attraverso ogni maniglia,
utilizzando le viti di fissaggio del sistema rack.

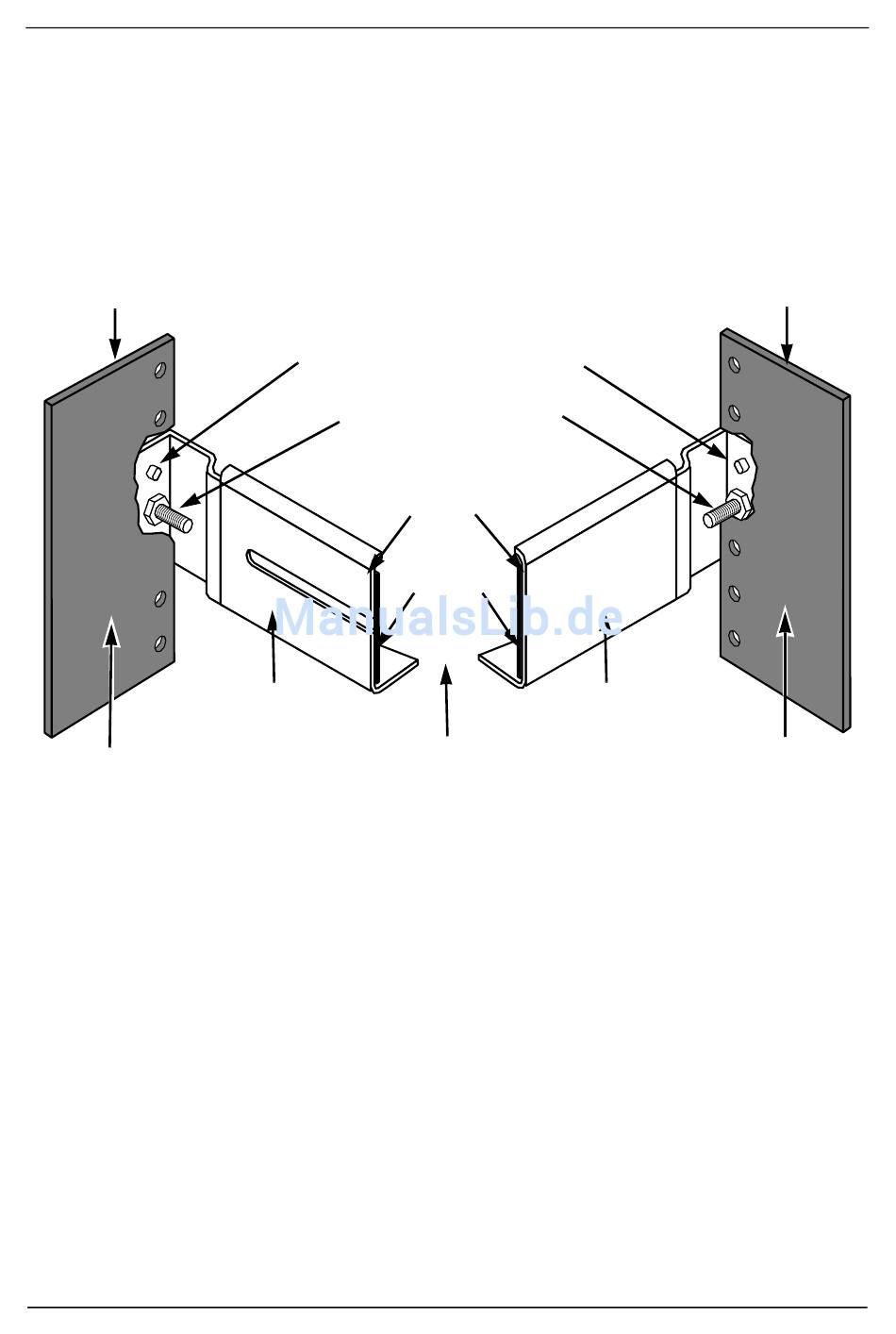

Figura 7. Diagramma del gruppo rackmount
Montante anteriore del rack
Guida anteriore
Interno del montante
Questa operazione completa il montaggio del rack. Passare all'"Operazione 4:
Installazione delle unità disco" a pagina 104.
Perni di riferimento (2 su ciascuna estremità)
Viti di fissaggio
della guida
(non incluse)
Flangia
Supporto
Vite di regolazione della guida
(centrale, all'esterno della guida)
Montante posteriore del rack
Guida posteriore
103
Interno del
montante
