Netzanschluß
Stellen Sie sicher, daß vor dem Anschluß der PA-Aktivweiche an
das Stromversorgungsnetz der Netzschalter-POWER (9) ausge-
schaltet ist und die Regler INPUT LEVEL (10 und 24) auf Minimum
(Linksanschlag) gedreht sind.
Verbinden Sie den Kaltgerätestecker
der beiliegenden Netzleitung mit dem
Anschluß für die Netzleitung (45).
Verbinden
Sie
den
Schutzkontakt-
stecker der beiliegenden Netzleitung mit
einer Schutzkontaktsteckdose.
Mit dem Netzschalter POWER (9) wird
die PA-Aktivweiche ein- bzw. ausge-
schaltet.
Bedienung
Die PA-Aktivweiche ist jeweils für den 3-Weg-Stereobetrieb an der Oberseite und für
den 4-Weg-Monobetrieb an der Unterseite der Regler beschriftet.
Gleich bezeichnete Regler haben auch die gleichen Funktionen, wirken jedoch auf
unterschiedliche Kanäle.
Wirkungsweise der einzelnen Bedienelemente:
Regler INPUT LEVEL (10 und 24)
Regler LEVEL (11, 15, 19, 20, 25, 29
und 33)
Regler FREQ (13, 17, 22, 27 und 31)
14
In Stellung ON ist das Gerät eingeschal-
tet, in Stellung OFF ist es ausgeschaltet.
Bei eingeschaltetem Gerät leuchtet die
POWER-LED (8).
Diese Regler passen die Eingangsemp-
findlichkeit der PA-Aktivweiche an den
Ausgangspegel der Audioquelle an.
Drehung nach links verringert die Ein-
gangsempfindlichkeit,
Drehung
rechts erhöht sie.
Diese Regler beeinflussen die Lautstärke
des jeweils zugehörigen Ausgangs. Reg-
ler LEVEL (11) beeinflußt z.B. die Lauts-
tärke des Ausgangs für den Basslaut-
sprecher.
Diese Regler beeinflussen die obere
Trennfrequenz des jeweils zugehörigen
STEREO
HIGH
ST
MONO
MONO
HIGH
R

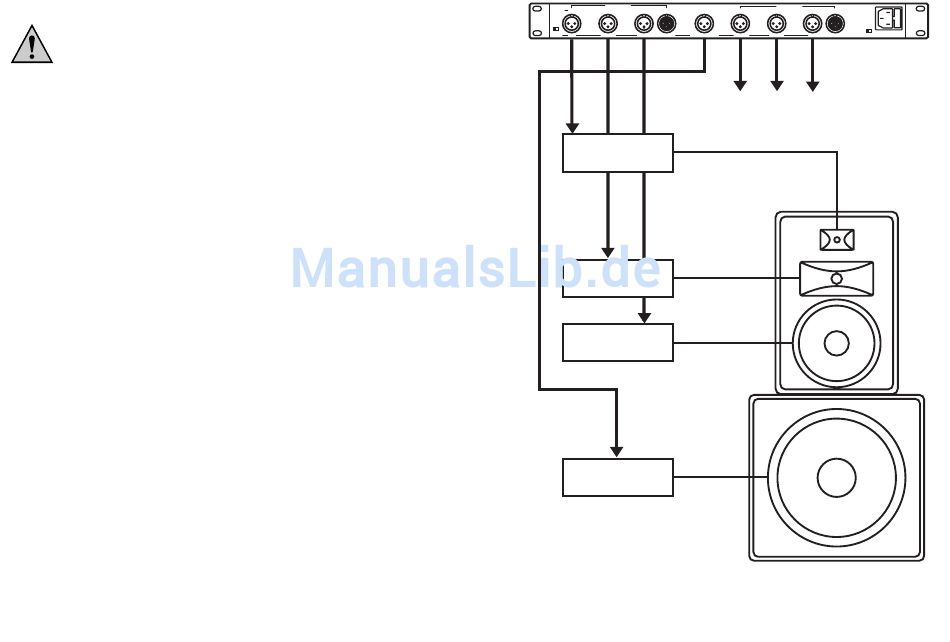

Hochtonlautsprecher
Mitteltonlautsprecher
Basslautsprecher
nach
CHANNEL B
SUBWOOFER
MID
LOW
INPUT
HIGH
SUBWOOFER
HIGH MID
(not used)
(not used)
(not used)
LOW MID
Analog zu CHANNEL B-Ausgängen
anschließen
Verstärker für
R
Verstärker für
R
Verstärker für
Verstärker für
Subwoofer
CHANNEL A
MID
LOW
INPUT
LOW
MONO INPUT
GND
LIFT
