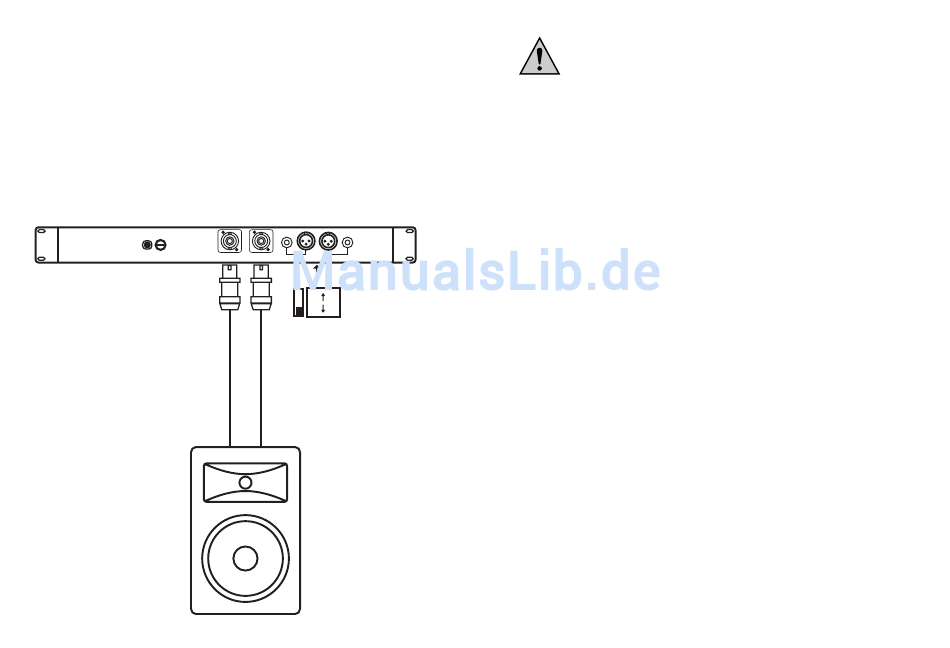

Mono-Brückenbetrieb:
Verbinden Sie den Lautsprecher mit
den entsprechenden Lautsprecheran-
schlüssen.
12
Der Betriebsartschalter (8) an der Geräte-
unterseite befindet sich in der Stellung
„MONO/BRIDGE".
Verbinden Sie den Pluspol der Lautspre-
cherleitung mit der Klemme „1+" des
SPEAKON-Ausgangs für Kanal A (12).
Verbinden Sie den Minuspol der Laut-
sprecherleitung mit der Klemme „1+"
des SPEAKON-Ausgangs für Kanal B
(11).
SPEAKER OUTPUTS
CH.B
CH.A
INPUT CH.B
INPUT CH.A(BRIDGE)
MONO BRIDGE
STEREO
1+
1+
MONO/BRIDGE
-
+
Netzanschluß
Stellen Sie sicher, daß vor dem Anschluß des PA-Verstärkers an das
Stromversorgungsnetz der Netzschalter-POWER (7) ausgeschaltet
und die Lautstärkeregler Kanal A (1) und Kanal B (2) auf Minimum
(Linksanschlag) gedreht sind.
Verbinden Sie den Schutzkontaktstecker
der Netzleitung (9) mit einer Schutzkon-
taktsteckdose.
Mit dem Netzschalter POWER (7) wird
der PA-Verstärker ein- bzw. ausge-
schaltet.
Bedienung
Nachdem der Anschluß erfolgt ist und Sie die Verkabelung nochmals überprüft
haben können Sie den PA-Verstärker das erste Mal in Betrieb nehmen.
Drehen Sie die Lautstärkeregler für Kanal
A (1) und B (2) auf Minimum (Linksan-
schlag).
Stellen Sie den Betriebsartschalter (8) an
der Geräteunterseite in die für Ihre Konfi-
guration richtige Stellung.
Schalten Sie Ihre Audioquelle (Mischpult
o.ä.) und die daran angeschlossenen
Geräte ein.
Schalten Sie den PA-Verstärker mit dem
Netzschalter-POWER (7) ein.
Die POWER-LED (6) und die PROTECT-
LED (5) leuchten auf, die PROTECT-LED
(5) erlischt sofort wieder.
Außerdem leuchtet im Mono-Brückenbe-
trieb die BRIDGE-LED (4).
Regeln Sie die Lautstärke der Audioquel-
le auf ca. 75% der maximalen Lautstärke
In Stellung ON ist das Gerät eingeschal-
tet, in Stellung OFF ist es ausgeschaltet.
Bei eingeschaltetem Gerät leuchtet die
POWER-LED (6).
Das Gerät ist noch ausgeschaltet.
STEREO für 2-Kanalbetrieb
MONO/BRIDGE für Mono-Brückenbe-
trieb.
Der Lautstärkeregler der Audioquelle
steht in Stellung Minimum.
Schalter in Stellung „ON" bringen.
Sollte die PROTECT-LED (5) nicht kurz
nach dem Einschalten verlöschen, liegt
ein Fehler an der Beschaltung vor.
Schalten Sie den PA-Verstärker in die-
sem Fall sofort aus und überprüfen Sie
die Anschlüsse. Sollte hierbei kein Feh-
ler feststellbar sein, wenden Sie sich bit-
te an einen Fachmann.
13
