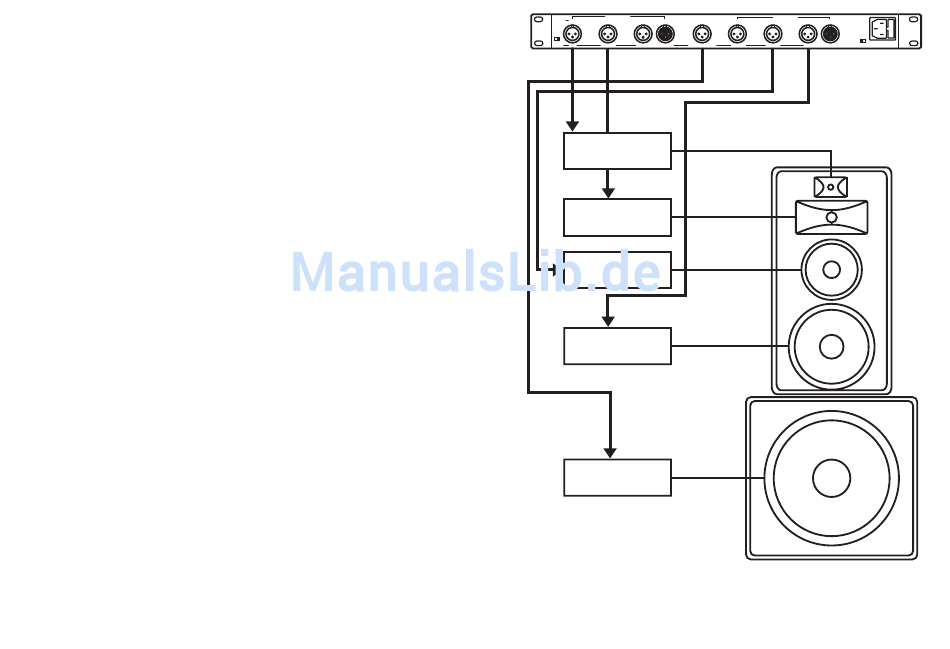

4-Weg-Monobetrieb:
•
Verbinden Sie den Ausgang LOW (42) mit dem Eingang des Verstärkers für den
Basslautsprecher.
•
Verbinden Sie den Ausgang MID/LOW MID (41) mit dem Eingang des Verstärkers
für den Tiefmitteltöner.
•
Verbinden Sie den Ausgang MID/HIGH MID (36) mit dem Eingang des Verstärkers
für den Hochmitteltöner.
•
Verbinden Sie den Ausgang HIGH (35) mit dem Eingang des Verstärkers für den
Hochtöner.
•
Verbinden Sie den Ausgang SUBWOOFER (39) mit dem Eingang des Subwoofer-
verstärkers.
12
CHANNEL B
SUBWOOFER
STEREO
HIGH
MID
LOW
INPUT
ST
MONO
SUBWOOFER
MONO
HIGH
HIGH MID
(not used)
(not used)
(not used)
Verstärker für
Hochtöner
Verstärker für
Hochmitteltöner
Verstärker für
Tiefmitteltöner
Verstärker für
Basslautsprecher
Verstärker für
Subwoofer
CHANNEL A
HIGH
MID
LOW
INPUT
LOW MID
LOW
MONO INPUT
GND
LIFT
13
