Renkforce MO900138DC Bedienungsanleitung Seite 9

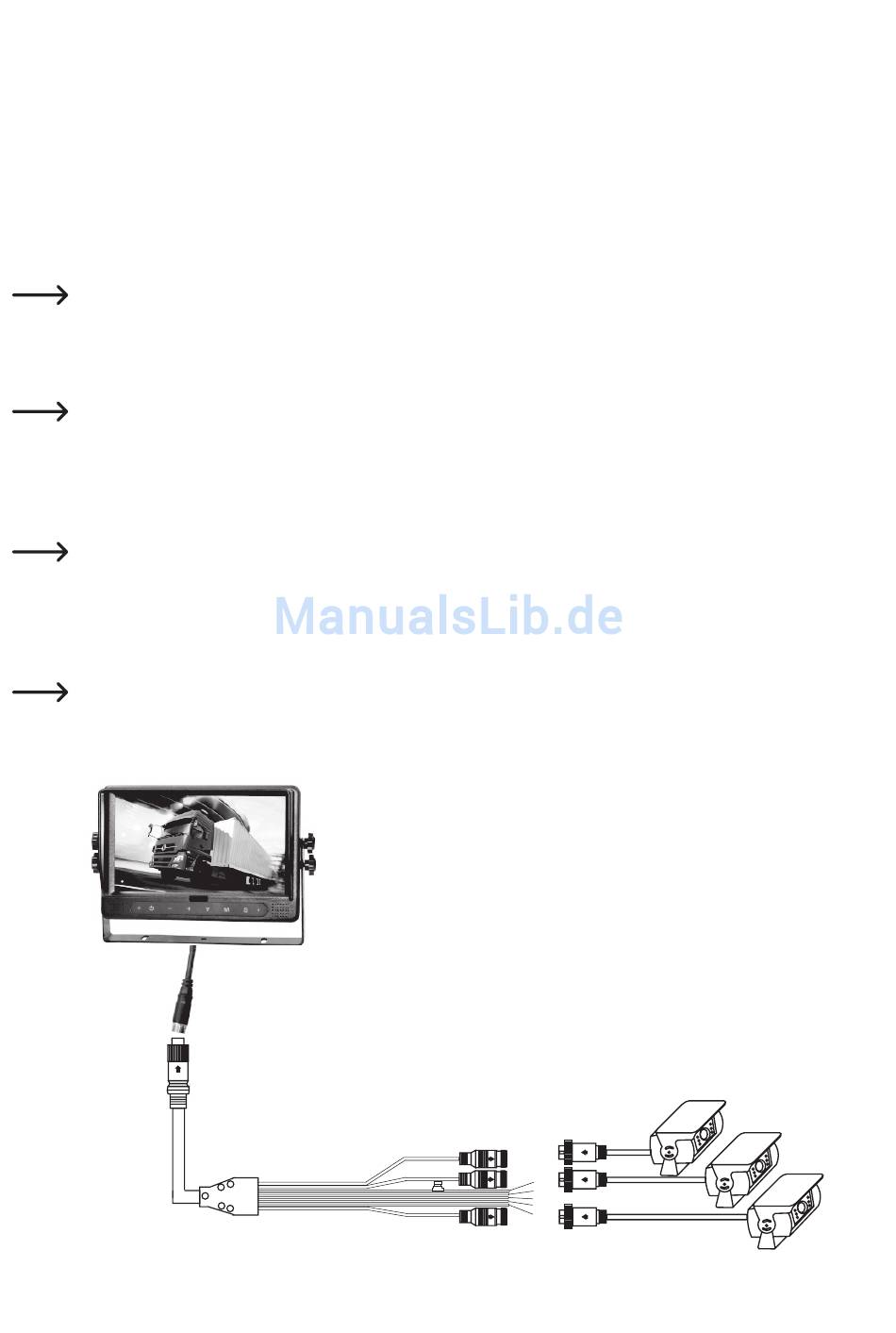

• Verbinden Sie den Kombi-Stecker am beiliegenden Anschlusskabelsatz mit der Anschlussleitung am
Monitor.
• Verbinden Sie den Kombi-Steckverbinder CAM1 mit der linken Seitenkamera.
• Verbinden Sie den Kombi-Steckverbinder CAM2 mit der rechten Seitenkamera.
• Verbinden Sie den Kombi-Steckverbinder CAM3 mit der Rückfahrkamera.
• Verbinden Sie die schwarze Leitung GND mit der Fahrzeugmasse.
• Verbinden Sie die rote Leitung DC 10-32 V mit einem Anschluss, der nur bei eingeschalteter Zündung
Spannung führt.
Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des
Fahrzeuges zu einer Entleerung der Bordbatterie kommen kann.
• Verbinden Sie die braune Leitung REVERSE mit einer Klemme, die nur bei eingelegtem Rückwärtsgang
Spannung führt.
Diese Leitung schaltet den Videoeingang bei eingelegtem Rückwärtsgang automatisch auf den
Eingang CAM3 (Signal der Rückfahrkamera) um. Sie kann z.B. an die Leitung eines Rückfahr-
scheinwerfers angeschlossen werden.
• Verbinden Sie die weiße Leitung REVERSE L mit der Spannungsversorgung des linken Fahrtrichtungsan-
zeigers.
Diese Leitung schaltet den Videoeingang bei aktiviertem linkem Blinklicht automatisch auf den
Eingang CAM1 (Signal der linken Seitenkamera) um. Sie kann z.B. an die Leitung des linken Blink-
lichts angeschlossen werden.
• Verbinden Sie die blaue Leitung REVERSE R mit der Spannungsversorgung des rechten Fahrtrichtungs-
anzeigers.
Diese Leitung schaltet den Videoeingang bei aktiviertem rechtem Blinklicht automatisch auf den
Eingang CAM2 (Signal der rechten Seitenkamera) um. Sie kann z.B. an die Leitung des rechten
Blinklichts angeschlossen werden.
9
