Anschluss
c) Anschluss der Plattenspielermasse
Sollten Ihre Plattenspieler über eigene Masseleitungen verfügen (meist dünnes, schwarzes Kabel mit Klemmschuh),
so schließen Sie diese an die Erdungsschraube (22) an. Dies dient dazu, Brummstörungen zu vermeiden.
d) Anschluss der Spannungsversorgung
Das Mischpult und alle angeschlossenen Geräte müssen ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen
den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit
der Bedienungsanleitung sind.
• Verbinden Sie die beiliegende Netzleitung mit dem Netzanschluss AC INPUT (28) am Mischpult.
• Verbinden Sie dann den Netzstecker der Netzleitung mit einer 230V~/50Hz Netzsteckdose in Schutzkontaktaus-
führung.

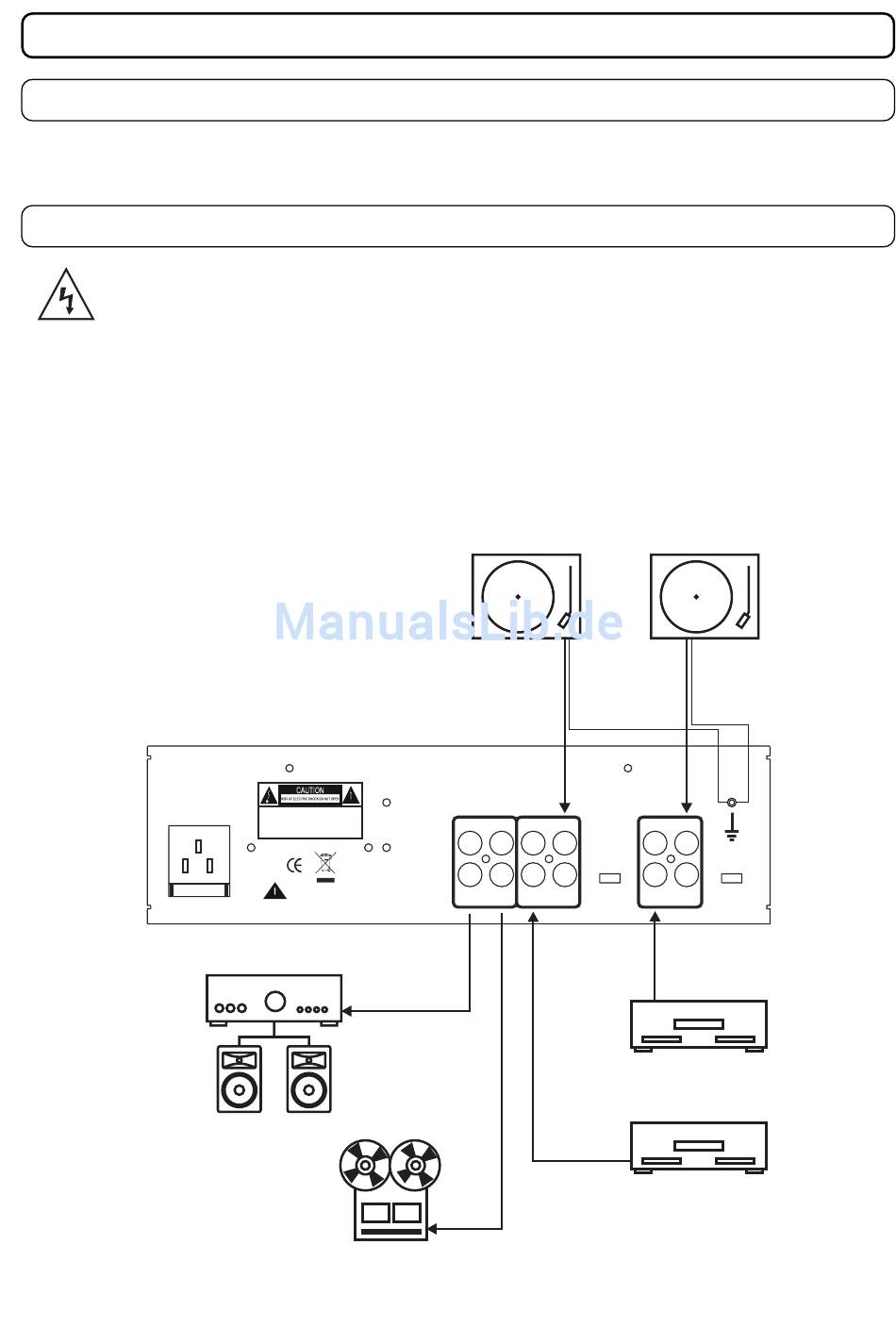

Anschlussbeispiel:
AC 230V ~
FUSE 0.5A/250V
14
TO PREVENT ELECTRIC SHOCK , DO NOT
REMOVE COVER (OR BOTTOM SCREWS).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICING PERSONNEL.
WARNING : THIS APPLIANCE MUST BE EARTHED.
AMP
TAPE
PHONO
MASTER CH2
AMP REC LN 4 PH 2/LN 3
L
R
OUTPUT INPUT LN 3
PHONO
GND
CH1
LN 2 PH 1/LN 1
L
R
PH 2 INPUT INPUT LN 1 PH 1
CD
CD
