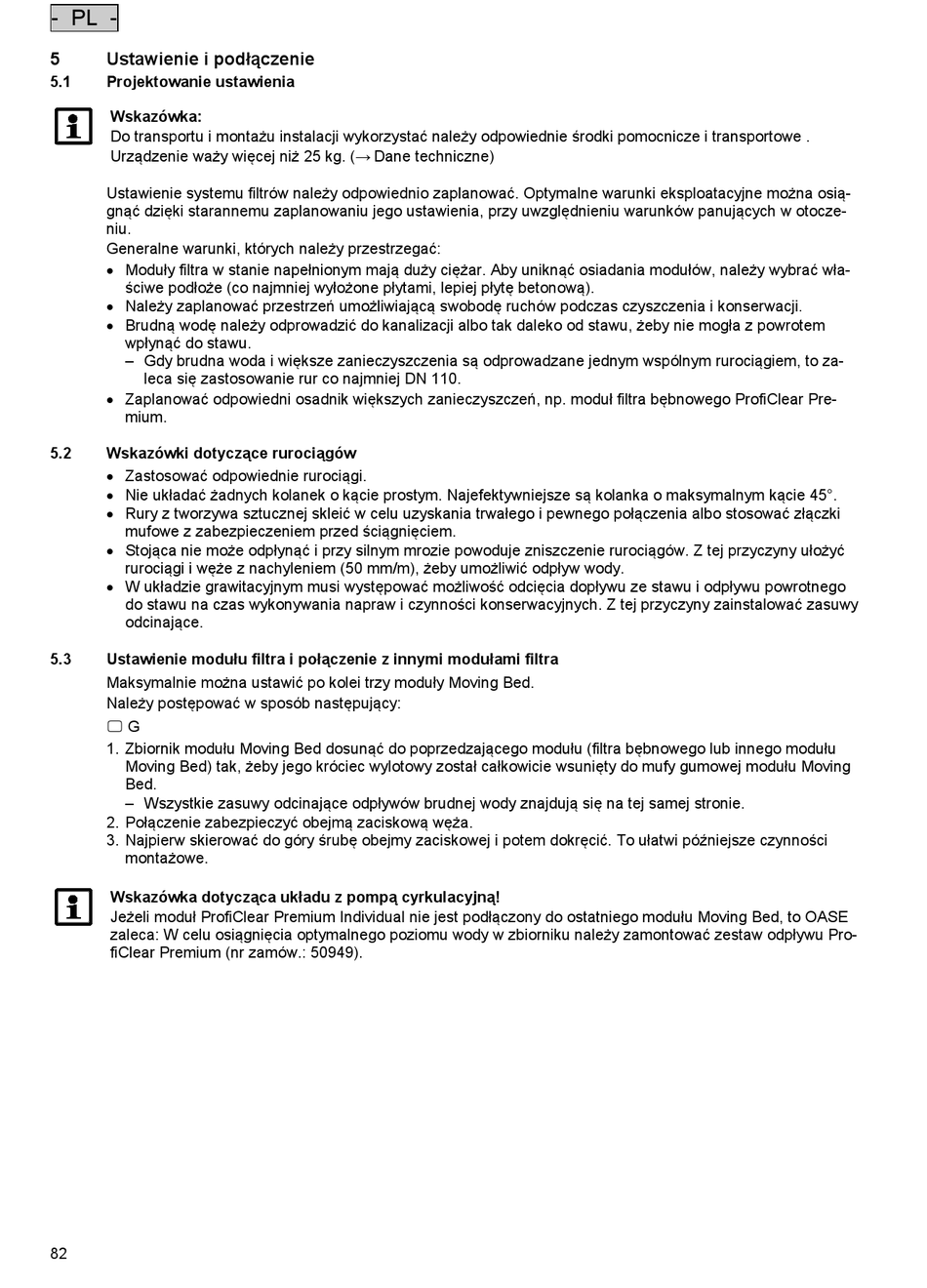

5 Ustawienie i podłączenie
5.1

Projektowanie ustawienia

Wskazówka:
Do transportu i montażu instalacji wykorzystać należy odpowiednie środki pomocnicze i transportowe .
Urządzenie waży więcej niż 25 kg. (→ Dane techniczne)
Ustawienie systemu filtrów należy odpowiednio zaplanować. Optymalne warunki eksploatacyjne można osią-
gnąć dzięki starannemu zaplanowaniu jego ustawienia, przy uwzględnieniu warunków panujących w otocze-
niu.
Generalne warunki, których należy przestrzegać:
• Moduły filtra w stanie napełnionym mają duży ciężar. Aby uniknąć osiadania modułów, należy wybrać wła-
ściwe podłoże (co najmniej wyłożone płytami, lepiej płytę betonową).
• Należy zaplanować przestrzeń umożliwiającą swobodę ruchów podczas czyszczenia i konserwacji.
• Brudną wodę należy odprowadzić do kanalizacji albo tak daleko od stawu, żeby nie mogła z powrotem
wpłynąć do stawu.
– Gdy brudna woda i większe zanieczyszczenia są odprowadzane jednym wspólnym rurociągiem, to za-
leca się zastosowanie rur co najmniej DN 110.
• Zaplanować odpowiedni osadnik większych zanieczyszczeń, np. moduł filtra bębnowego ProfiClear Pre-
mium.
5.2 Wskazówki dotyczące rurociągów
• Zastosować odpowiednie rurociągi.
• Nie układać żadnych kolanek o kącie prostym. Najefektywniejsze są kolanka o maksymalnym kącie 45°.
• Rury z tworzywa sztucznej skleić w celu uzyskania trwałego i pewnego połączenia albo stosować złączki
mufowe z zabezpieczeniem przed ściągnięciem.
• Stojąca nie może odpłynąć i przy silnym mrozie powoduje zniszczenie rurociągów. Z tej przyczyny ułożyć
rurociągi i węże z nachyleniem (50 mm/m), żeby umożliwić odpływ wody.
• W układzie grawitacyjnym musi występować możliwość odcięcia dopływu ze stawu i odpływu powrotnego
do stawu na czas wykonywania napraw i czynności konserwacyjnych. Z tej przyczyny zainstalować zasuwy
odcinające.
5.3 Ustawienie modułu filtra i połączenie z innymi modułami filtra
Maksymalnie można ustawić po kolei trzy moduły Moving Bed.
Należy postępować w sposób następujący:
 G
1. Zbiornik modułu Moving Bed dosunąć do poprzedzającego modułu (filtra bębnowego lub innego modułu
Moving Bed) tak, żeby jego króciec wylotowy został całkowicie wsunięty do mufy gumowej modułu Moving
Bed.
– Wszystkie zasuwy odcinające odpływów brudnej wody znajdują się na tej samej stronie.
2. Połączenie zabezpieczyć obejmą zaciskową węża.
3. Najpierw skierować do góry śrubę obejmy zaciskowej i potem dokręcić. To ułatwi późniejsze czynności
montażowe.
Wskazówka dotycząca układu z pompą cyrkulacyjną!
Jeżeli moduł ProfiClear Premium Individual nie jest podłączony do ostatniego modułu Moving Bed, to OASE
zaleca: W celu osiągnięcia optymalnego poziomu wody w zbiorniku należy zamontować zestaw odpływu Pro-
fiClear Premium (nr zamów.: 50949).
82
