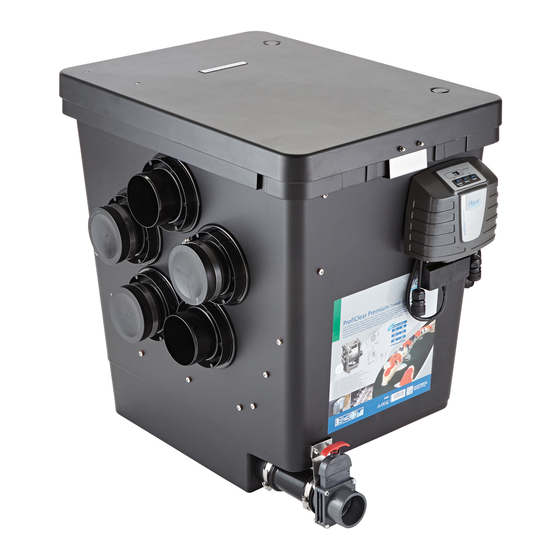

Oase ProfiClear Premium Gebrauchsanleitung
Trommelfiltermodul
Vorschau ausblenden
Andere Handbücher für ProfiClear Premium:
- Gebrauchsanleitung (348 Seiten) ,
- Gebrauchsanleitung (132 Seiten) ,
- Gebrauchsanleitung (132 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Oase ProfiClear Premium
Inhaltszusammenfassung für Oase ProfiClear Premium
- Seite 1 ProfiClear Premium Trommelfiltermodul...
- Seite 2 ProfiClear0022 ProfiClear0023 ProfiClear0024...
- Seite 3 ProfiClear0021 ProfiClear0020...
- Seite 4 ProfiClear0036 ProfiClear0032 ProfiClear0033 ProfiClear0034...
- Seite 5 ProfiClear0037 ProfiClear0040 ProfiClear0047...
- Seite 6 ProfiClear0044 ProfiClear0043 ProfiClear0035 ProfiClear0041...
- Seite 7 ProfiClear0042 ProfiClear0050 ProfiClear0046 ProfiClear0057...
-
Seite 8: Inhaltsverzeichnis
- DE - Inhaltsverzeichnis Hinweise zu dieser Gebrauchsanleitung...................10 Lieferumfang .............................10 Produktbeschreibung ........................11 3.1 Gravitationssystem ........................11 3.2 Gepumptes System ........................11 3.3 Geräteaufbau ..........................12 3.4 Funktionsbeschreibung......................13 3.5 Bestimmungsgemäße Verwendung..................13 Sicherheitshinweise ..........................13 4.1 Gefahren durch die Kombination von Wasser und Elektrizität ..........13 4.2 Gefahren für Personen mit Herzschrittmacher .................13 4.3 Vorschriftsmäßige elektrische Installation ................13 4.4 Sicherer Betrieb ........................14 Aufstellen und Anschließen.......................14... - Seite 9 - DE - Reinigung und Wartung ........................28 9.1 Regelmäßige Arbeiten ......................28 9.2 Filtersystem reinigen ........................ 28 9.3 Spüleinrichtung reinigen ......................28 9.4 Siebelement reinigen ....................... 29 9.4.1 Siebelement ausbauen/einbauen ................29 9.4.2 Siebelemente entkalken ....................29 9.5 Filtertrommel ausbauen/einbauen ................... 29 9.6 Spülpumpe reinigen .........................
-
Seite 10: Hinweise Zu Dieser Gebrauchsanleitung
Original Gebrauchsanleitung Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts ProfiClear Premium Trommelfilter Modul haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. -
Seite 11: Produktbeschreibung
- DE - Produktbeschreibung Zum OASE Filtersystem ProfiClear Premium gehören die Filtermodule Trommelfilter Modul, Moving Bed Modul und Individual Modul. Das Filtersystem kann als gepumptes System oder als Gravitationssystem betrieben werden. Mit Ausnahme des Trommelfilter Moduls sind alle Filtermodule für beide Systeme geeignet. -
Seite 12: Geräteaufbau
— Einlauf DN 110, auf Behälterwand vorgezeichnet Optional als vierter Einlauf verwendbar, dazu die Bohrungen setzen und − das optional erhältliche Anschluss-Set (Best.-Nr.: 19005) von Oase montieren — 2 × Einlauf DN 110, mit Verschlusskappe Optional als dritter Einlauf verwendbar... -
Seite 13: Funktionsbeschreibung
Filterprozess. Die automatische Selbstreinigung lässt sich dabei individuell an die Bedürfnisse anpassen. Bestimmungsgemäße Verwendung ProfiClear Premium Trommelfilter Modul, im weiteren "Gerät" genannt, und alle anderen Teile aus dem Lieferumfang dürfen ausschließlich wie folgt verwendet werden: Zur Reinigung von Gartenteichen. ►... -
Seite 14: Sicherer Betrieb
Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät. ► Nehmen Sie niemals technische Änderungen am Gerät vor. ► Lassen Sie Reparaturen nur von OASE -autorisierten Kundendienststellen durchführen. ► Die Anschlussleitungen können nicht ersetzt werden. Bei einer beschädigten Leitung muss das ►... -
Seite 15: Gravitationssystem
Wird das max. Wasserniveau um mehr als 20 mm unterschritten, ist ein optimaler bzw. − störungsfreier Betrieb nicht möglich. Installieren Sie die Wassernachspeisung OASE ProfiClear Guard. Mit ProfiClear Guard wird dem ► Teich automatisch Wasser zugeführt, wenn das Wasserniveau unzulässig unterschritten wird. -
Seite 16: Trommelfilter Anschließen
A, D Das Trommelfilter Modul verfügt über drei Anschlüsse DN 110. Bei Bedarf können Sie mittels Anschluss Set (Bestellnummer 19005) von OASE einen vierten Eingang DN 110 montieren. Auf der Behälterwand sind Markierungen für die Bohrungen angebracht. Schließen Sie geeignete Rohrleitungen DN 110 vom Bodenablauf und/oder Skimmer an die ►... -
Seite 17: Uvc-Vorklärgerät Anschließen
- DE - 5.2.3 UVC-Vorklärgerät anschließen Beim Gravitationssystem ProfiClear Premium wird das UVC-Vorklärgerät Bitron Gravity im Individual Modul installiert. ( Gebrauchsanleitungen "Bitron Gravity" und "ProfiClear Premium Individual Modul") Beim gepumpten System wird das UVC-Vorklärgerät Bitron C am Trommelfilter Modul montiert. Beim Betrieb mit zwei Filterpumpen wird eine Filterpumpe an einem Einlauf 2", die andere am Bitron... -
Seite 18: Steuerung Anschließen Und Aufstellen
Inbetriebnahme Reinigen Sie den Teich bei der Erstinbetriebnahme gründlich, damit das Filtersystem nicht aufgrund zu stark verschmutzen Wassers überlastet wird. Für die Reinigung empfiehlt OASE den Teichschlamm- sauger Pondovac. Bei einem neu angelegten Teich kann die Reinigung in der Regel entfallen. -
Seite 19: Reihenfolge Der Inbetriebnahme
11. Filterpumpen und ggf. UVC-Vorklärgerät im Individual Modul einschalten. 12. Niveauerfassung auf das Wasserniveau im Filtersystem einstellen. ( Niveauerfassung einstellen) Bei Verwendung von Filterstartern (z. B. OASE BioKick CWS) vorhandene UVC-Vorklärgeräte jedoch für mindestens 24 Stunden ausgeschaltet lassen, damit die Besiedelung der Filtermaterialien mit Mikroorganismen nicht gestört wird. -
Seite 20: Niveauerfassung Einstellen
- DE - Niveauerfassung einstellen Gravitationssystem Stellen Sie für den optimalen Betrieb des Filtersystems die Niveauerfassung auf das Wasserniveau im Behälter ein. Für die Einstellung benötigen Sie einen 10-mm-Maulschlüssel. So gehen Sie vor: 1. Behälterdeckel abnehmen. 2. Filterpumpen ausschalten und Wasserniveau prüfen. Das Wasserniveau muss auf Höhe der max. -
Seite 21: Bedienung
- DE - Bedienung Übersicht Steuerung ProfiClear Premium Controller On|Off Menu Clean Quit Error PrifiClear_0001 Display Anzeige des Betriebszustands − Anzeige der Menüs und Werte zur Einstellung des Trommelfilters − Standardmäßig wird die aktuelle Wassertemperatur [°C] angezeigt − Taste On|Off, Quit Error Trommelfilter ein- oder ausschalten −... -
Seite 22: Betriebsarten
- DE - Betriebsarten Beschreibung Info Automatischer Betrieb: Das Display zeigt standardmäßig die Wassertemperatur. − Betriebsart für den regulären Betrieb. Ein Reinigungsvorgang wird automatisch gestartet, wenn die − − Niveauerfassung ein zu stark abweichendes Wasserniveau meldet. Gravitationssystem: Wasserniveau unterschreitet ein bestimmtes Wasserniveau. -
Seite 23: E C : Verlängerte Reinigungszeit "Extra Cleaning
- DE - 7.5.2 C : Verlängerte Reinigungszeit "Extra Cleaning" Um gröbere Ablagerungen in der Schmutzrinne oder dem Rohrleitungssystem zu verhindern, verfügt das Gerät über eine verlängerte Reinigungszeit nach jedem 20. Reinigungsdurchlauf. Dadurch wird das Leitungssystem in regelmäßigen Abständen gespült. Falls sich dennoch Schmutz ungünstig zusammensetzt und Ablagerungen verursacht, können Sie die Reinigungszeit erhöhen und so durch zusätzliches Wasser die Leitung spülen. -
Seite 24: Anzahl Reinigungsvorgänge Auslesen
- DE - Anzahl Reinigungsvorgänge auslesen 7.6.1 Reinigungsvorgänge in 24 Stunden So gehen Sie vor Info Gespeichert wird die Summe der automatischen und zeitabhängigen Menu Clean 5 s gedrückt halten. Reinigungsvorgänge. Der 4-stellige Wert wird nacheinander durch jeweils zwei Ziffern im Display angezeigt. Beispiel: 7 : Entspricht 117 Reinigungen Zwecks besserer Lesbarkeit wird die Zahl nach einer längeren Pause 5-mal... -
Seite 27: Störungsbeseitigung
- DE - Störungsbeseitigung Störung Mögliche Ursache Abhilfe Kein Wasserfluss Filterpumpe nicht eingeschaltet Filterpumpe einschalten, Netzstecker einstecken Zulauf zum Filtersystem oder Rücklauf zum Zulauf bzw. Rücklauf reinigen Teich verstopft Wasserfluss ungenügend Bodenablauf, Rohrleitung bzw. Schlauch Reinigen, evtl. ersetzen verstopft Schlauch geknickt Schlauch prüfen, evtl. -
Seite 28: Reinigung Und Wartung
- DE - Reinigung und Wartung Achtung! Gefährliche elektrische Spannung! Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen: Bevor Sie in das Wasser greifen und vor Arbeiten am Gerät Netzspannung abschalten und gegen unbeabsichtigtes Wiedereinschalten sichern. Regelmäßige Arbeiten Das Filtersystem ist selbstreinigend. Führen Sie regelmäßig folgende Arbeiten durch, damit das Filtersystem stes eine optimale Reinigungsleistung erzielt. -
Seite 29: Siebelement Reinigen
5 oder ein übermäßiger Anstieg der Reinigungsvorgänge (Zähler), deuten auf eine Verkalkung der Siebelemenete hin. ( Anzahl Reinigungsvorgänge auslesen) Oase empfiehlt bei sehr kalkhaltigem Wasser eine Entkalkung vorbeugend im Abstand von zwei bis drei Monaten durchzuführen. So gehen Sie vor: 1. -
Seite 30: Spülpumpe Reinigen
- DE - Einbauen So gehen Sie vor: 1. Darauf achten, dass die Trennwand vollständig in der Nut der Trommeldichtung sitzt. 2. Trommelrand einfetten. Dadurch verbessert sich die Leichtgängigkeit der Filtertrommel. Den Einbau in umgekehrter Reihenfolge durchführen. ► Spülpumpe reinigen Häufig lassen sich Verschmutzungen in Spüleinrichtung und Spülpumpe beseitigen, in dem die Spüleinrichtung ohne Düsen gereinigt wird. -
Seite 31: Lagern/Überwintern
► Verschleißteile Siebelemente, Schmelzsicherung, Trommeldichtung und Kondensator der Spülpumpe sind Verschleiß- teile. Spülpumpe nicht öffnen. Senden Sie die Spülpumpe an OASE. Sie erhalten umgehend Ersatz. ► Entsorgung Unterstützen Sie unser Bemühen um eine intakte Umwelt und beachten Sie die folgenden Entsorgungshinweise! Entsorgen Sie das Gerät gemäß... -
Seite 32: Technische Daten
- DE - Technische Daten ProfiClear Premium Trommelfilter Modul Trommelfilter Modul Gravitationssystem Gepumptes System Steuerung Bemessungsspannung V AC Netzfrequenz Leistungsaufnahme im Ruhezustand Leistungsaufnahme bei 1050 1050 Reinigung Maximale Leistungsaufnahme 1300 1300 (theoretisch) Ausgangsspannung V AC Spülpumpe Ausgangsspannung V DC Trommelmotor... - Seite 34 ProfiClear0026...
- Seite 35 ProfiClear0025...
- Seite 36 ProfiClear0027...
- Seite 37 ProfiClear0028...
- Seite 38 ProfiClear0029...
- Seite 39 ProfiClear0030...
