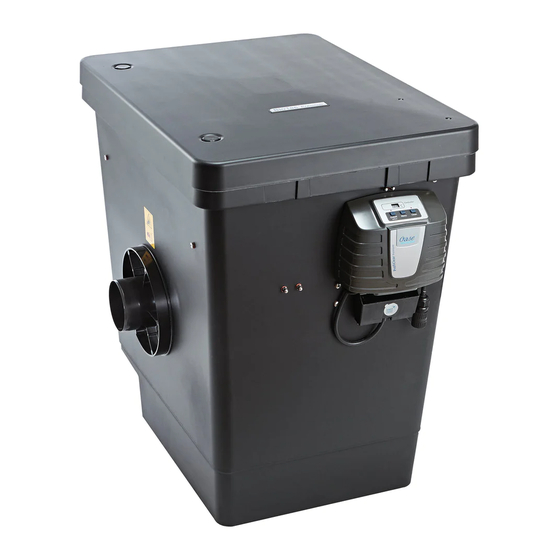

Oase BioTec Premium 80000 Gebrauchsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Oase BioTec Premium 80000
Inhaltszusammenfassung für Oase BioTec Premium 80000

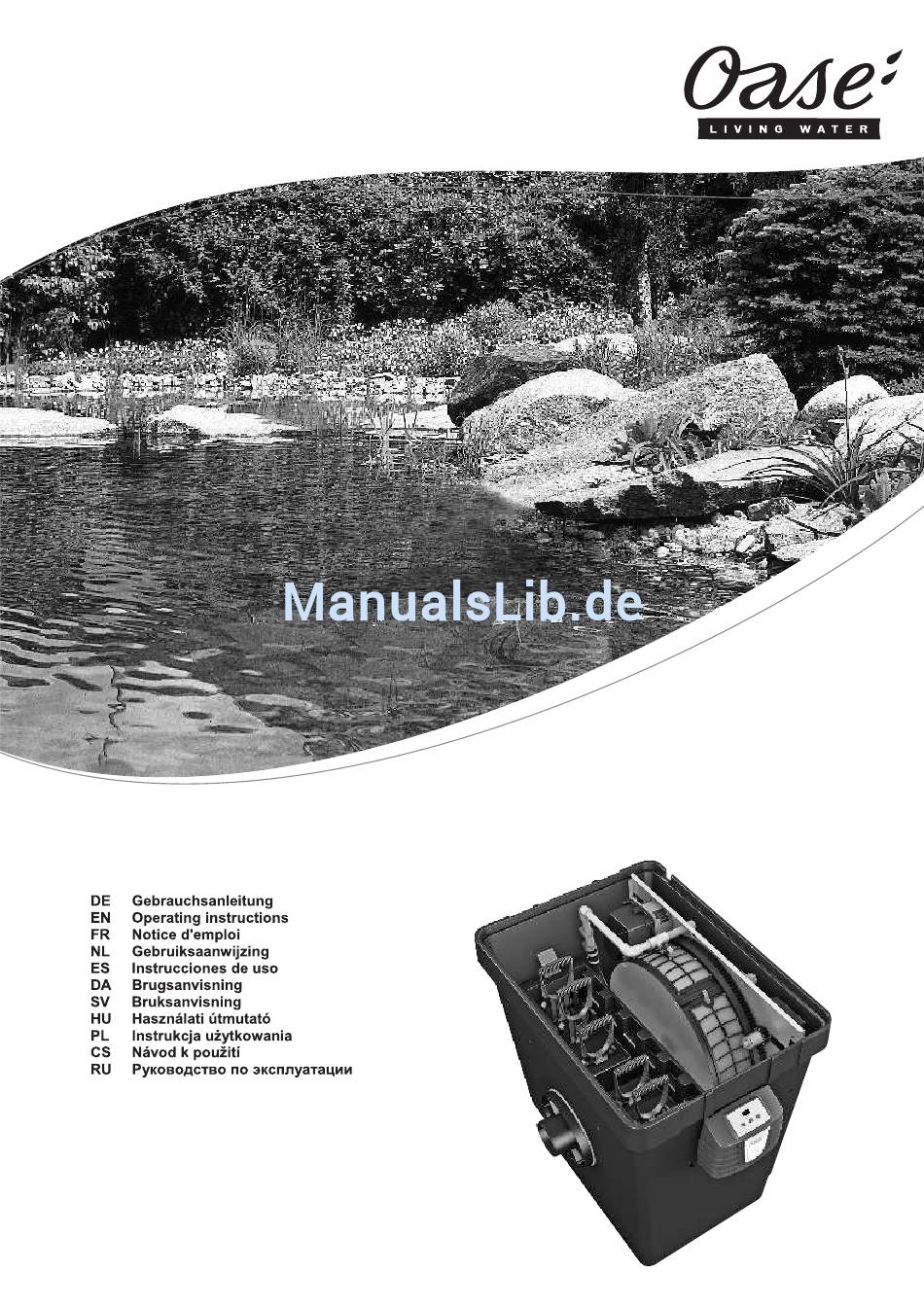

- Seite 1 BioTec Premium 80 000...
- Seite 2 BTC0016 BTC0017...
- Seite 3 BTC0030 BTC0032...
- Seite 4 BTC0027 BTC0022 BTC0019...
- Seite 5 ProfiClear0040 BTC0018 BTC0031 BTC0026 BTC0020...
- Seite 6 BTC0021 BTC0025...
- Seite 7 BTC0028 BTC0029 BTC0023 BTC0024...
-
Seite 8: Inhaltsverzeichnis
- DE - - DE - Inhaltsverzeichnis Hinweise zu dieser Gebrauchsanleitung .................... 9 Symbole in dieser Anleitung ...................... 9 Produktbeschreibung ........................10 Geräteaufbau ........................... 10 Funktionsbeschreibung ......................11 Bestimmungsgemäße Verwendung .................. -
Seite 9: Hinweise Zu Dieser Gebrauchsanleitung
Original Gebrauchsanleitung Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts BioTec Premium 80000 haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. -
Seite 10: Produktbeschreibung
- DE - Produktbeschreibung Geräteaufbau Beschreibung Behälterdeckel Niveauerfassung Meldet das Wasserniveau im Filtersystem − Signalbox mit Niveauerfassung und Temperaturfühler Signalbox wird an die Steuerung angeschlossen − Laufrollen zur Führung der Filtertrommel Temperaturfühler Überwacht die Wassertemperatur − Filtertrommel mit 6 Siebelementen −... -
Seite 11: Funktionsbeschreibung
Filterpumpe aus dem Teich in das Filtersystem gepumpt. Das gereinigte Wasser fließt über eine Rohrleitung im freien Gefälle zurück in den Teich. Die Aufgabe des BioTec Premium 80000 ist die Schmutzabscheidung. Siebe (150 μm) trennen Schmutzpartikel aller Art und Filterschwämme bieten die Oberfläche zur Ansiedlung der Filterbiologie. -
Seite 12: Gefahren Durch Die Kombination Von Wasser Und Elektrizität
- DE - Gefahren durch die Kombination von Wasser und Elektrizität Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder ► unsachgemäßer Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen. Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten. ►... -
Seite 13: Aufstellen Und Anschließen
- DE - Aufstellen und Anschließen Wichtig: Wenn die geplante Installation von den Empfehlungen in dieser Anleitung erheblich abweicht: Lassen Sie von Ihrem Fachhändler überprüfen, ob alle technischen Spezifikationen eingehalten ► wurden. Für den reibungslosen Betrieb ist dies unerlässlich. Aufstellung planen Achtung! Gefährliche elektrische Spannung. -
Seite 14: Gerät Anschließen
- DE - Gerät anschließen 4.2.1 Hinweise zu Rohrleitungen ► Verwenden Sie geeignete Rohrleitungen. ► Verwenden Sie keine rechtwinkligen Rohrstücke. Hocheffizient sind Bögen mit einem maximalen Winkel von 45°. ► Stehendes Wasser kann bei starkem Frost nicht ausweichen und lässt Rohrleitungen platzen. Verlegen Sie daher Rohrleitungen und Schläuche mit einem Gefälle (50 mm/m), so dass sie leer laufen können. -
Seite 15: Schmutzauslauf Anschließen
- DE - 4.2.4 Schmutzauslauf anschließen Über den Schmutzauslauf DN 75 mit Absperrschieber am Behälter unten kann bei Bedarf (Reinigung, Reparatur, Überwintern) das Wasser im Behälter abgelassen werden. Schließen Sie eine geeignete Rohrleitung DN 75 an und leiten Sie das Schmutzwasser in die ►... -
Seite 16: Inbetriebnahme
Reinigen Sie den Teich bei der Erstinbetriebnahme gründlich, damit das Filtersystem nicht aufgrund ► zu stark verschmutzten Wassers überlastet wird. Für die Reinigung empfiehlt OASE den Teich- schlammsauger PondoVac. Bei einem neu angelegten Teich kann die Reinigung in der Regel entfallen. -
Seite 17: Reihenfolge Der Inbetriebnahme
- DE - Reihenfolge der Inbetriebnahme So gehen Sie vor: 1. Am Behälter unten Absperrschieber für Schmutzauslauf schließen. 2. Gesamtes Filtersystem (Rohrleitungen und Schläuche) auf Vollständigkeit kontrollieren. 3. Behälterdeckel abnehmen. 4. Filtertrommel manuell einmal vollständig drehen, damit die Freigängigkeit sichergestellt ist. 5. -
Seite 18: Bedienung
- DE - Bedienung Übersicht Steuerung ProfiClear_0001 Display Anzeige des Betriebszustands − − Anzeige der Menüs und Werte zur Einstellung des Trommelfilters − Standardmäßig wird die aktuelle Wassertemperatur [°C] angezeigt Taste On|Off, Quit Error − Trommelfilter ein- oder ausschalten Fehlermeldungen zurücksetzen −... -
Seite 19: Betriebsarten
- DE - Betriebsarten Beschreibung Info Automatischer Betrieb: − Das Display zeigt standardmäßig die Wassertemperatur. − Betriebsart für den regulären Betrieb. − Ein Reinigungsvorgang wird automatisch gestartet, wenn die Niveauerfassung ein zu stark abweichendes Wasserniveau meldet. Wasserniveau überschreitet ein bestimmtes Wasserniveau. −... -
Seite 20: Ec: Verlängerte Reinigungszeit "Extra Cleaning
- DE - 6.5.2 EC: Verlängerte Reinigungszeit "Extra Cleaning" Um gröbere Ablagerungen in der Schmutzrinne oder dem Rohrleitungssystem zu verhindern, verfügt das Gerät über eine verlängerte Reinigungszeit nach jedem 20. Reinigungsdurchlauf. Dadurch wird das Leitungssystem in regelmäßigen Abständen gespült. Falls sich dennoch Schmutz ungünstig zusammensetzt und Ablagerungen verursacht, können Sie die Reinigungszeit erhöhen und so durch zusätzliches Wasser die Leitung spülen. -
Seite 21: Anzahl Reinigungsvorgänge Auslesen
- DE - Anzahl Reinigungsvorgänge auslesen 6.6.1 Reinigungsvorgänge in 24 Stunden So gehen Sie vor Info Gespeichert wird die Summe der automatischen und zeitabhängigen Menu Clean 5 s gedrückt halten. Reinigungsvorgänge. Der 4-stellige Wert wird nacheinander durch jeweils zwei Ziffern im Display angezeigt. Beispiel: 01-17: Entspricht 117 Reinigungen Zwecks besserer Lesbarkeit wird die Zahl nach einer längeren Pause 5-mal... -
Seite 22: Systemmeldungen
- DE - Systemmeldungen Die 4-stellige Systemmeldung wird nacheinander durch jeweils zwei Ziffern im Display angezeigt. Systemmeldung Weiterhin verfügbare Mögliche Ursache Abhilfe Systemmeldung Funktionen zurücksetzen Behälterdeckel abgehoben Manuelle Reinigung (nur Behälterdeckel abgehoben Behälterdeckel auf den Behälter legen Selbsttätig durch Auflegen Er11 −... - Seite 23 Trommelrand/Trommeldichtung reinigen und Trommelrand On|Off Taste 5 s drücken (Steuerung hat 3-mal klemmt einfetten. Nur Original-Fett von OASE verwenden versucht, den Motor jeweils (Bestellnummer 27872). 5-mal anlaufen zu lassen) − Laufrollen auf Leichtgängigkeit prüfen Zahnkranz von größeren Partikeln befreien (z. B.
-
Seite 24: Störungsbeseitigung
- DE - Störungsbeseitigung Störung Mögliche Ursache Abhilfe Kein Wasserfluss Filterpumpe nicht eingeschaltet Filterpumpe einschalten, Netzstecker einstecken Zulauf zum Filtersystem oder Rücklauf zum Zulauf bzw. Rücklauf reinigen Teich verstopft Wasserfluss ungenügend Bodenablauf, Rohrleitung bzw. Schlauch Reinigen, evtl. ersetzen verstopft Schlauch geknickt Schlauch prüfen, evtl. - Seite 25 Sieb ist abgenutzt oder fehlt Sieb ersetzen Keine Grundreinigung des Teichs vor der Teich grundreinigen Erstinbetriebnahme Filtersystem noch nicht biologisch OASE Filterstarter Biokick verwenden eingependelt Niveauerfassung blockiert oder verschmutzt Niveauerfassung reinigen Niveauerfassung steht auf Position 2 Niveauerfassung auf Position 1 stellen (→...
-
Seite 26: Reinigung Und Wartung
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch ► das Gehäuse angegriffen oder die Funktion beeinträchtigt werden kann. ► Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: − Pumpenreiniger PumpClean von OASE. Essig- und chlorfreien Haushaltsreiniger. − ► Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen. Regelmäßige Arbeiten Das Filtersystem ist selbstreinigend. -
Seite 27: Filterschäume Ersetzen
- DE - So gehen Sie vor: 1. Schaumhalter fünfmal bis sechsmal hochziehen. − Die Filterschäume werden zusammengepresst. Die Verschmutzungen werden ausgewaschen. 2. Schmutzauslauf DN 75 öffnen und Schmutzwasser vollständig abfließen lassen. 3. Behälter mit fließendem Wasser spülen. Danach Schmutzauslauf DN 75 schließen. 4. -
Seite 28: Spüleinrichtung Reinigen
Die Fehlermeldungen Er33, Er55 oder ein übermäßiger Anstieg der Reinigungsvorgänge (Zähler), deuten auf eine Verkalkung der Siebelemente hin. (→ Anzahl Reinigungsvorgänge auslesen) Oase empfiehlt bei sehr kalkhaltigem Wasser eine Entkalkung vorbeugend im Abstand von zwei bis drei Monaten durchzuführen. Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: ►... -
Seite 29: Filtertrommel Ausbauen/Einbauen
- DE - Filtertrommel ausbauen/einbauen Entfernen Sie ein Siebelement, um Arbeiten in der Filtertrommel durchführen zu können. (→ Siebelement ersetzen) Ausbauen So gehen Sie vor: 1. Spüleinrichtung aus den Befestigungsclips und der Trennwand ziehen. 2. Am Trommelmotor beide Innensechskantschrauben (SW 5) lösen und entfernen, Trommelmotor aus der Bohrung in der Trennwand ziehen und herausnehmen. -
Seite 30: Spülpumpe Austauschen
Leitungen und Absperrschieber, an denen Wasser anliegt, vor Frost schützen. Verschleißteile Folgende Komponenten sind Verschleißteile und unterliegen nicht der Gewährleistung: ► Filterschäume ► Kondensator der Spülpumpe − Spülpumpe nicht öffnen. Senden Sie die Spülpumpe an OASE. Sie erhalten umgehend Ersatz. Schmelzsicherung ► ► Siebelemente ► Trommeldichtung Entsorgung Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene... -
Seite 31: Technische Daten
- DE - Technische Daten Beschreibung Wert Steuerung Bemessungsspannung V AC Netzfrequenz Leistungsaufnahme im Ruhezustand Leistungsaufnahme bei Reinigung Maximale Leistungsaufnahme (theoretisch) Ausgangsspannung Spülpumpe V AC Ausgangsspannung Trommelmotor V DC Ausgangsspannung Signalbox V DC Umgebungstemperatur °C -10 … +35 Schmelzsicherung 5 × 20 mm, 250 V Länge Netzkabel Zulässige Wassertemperatur °C...
