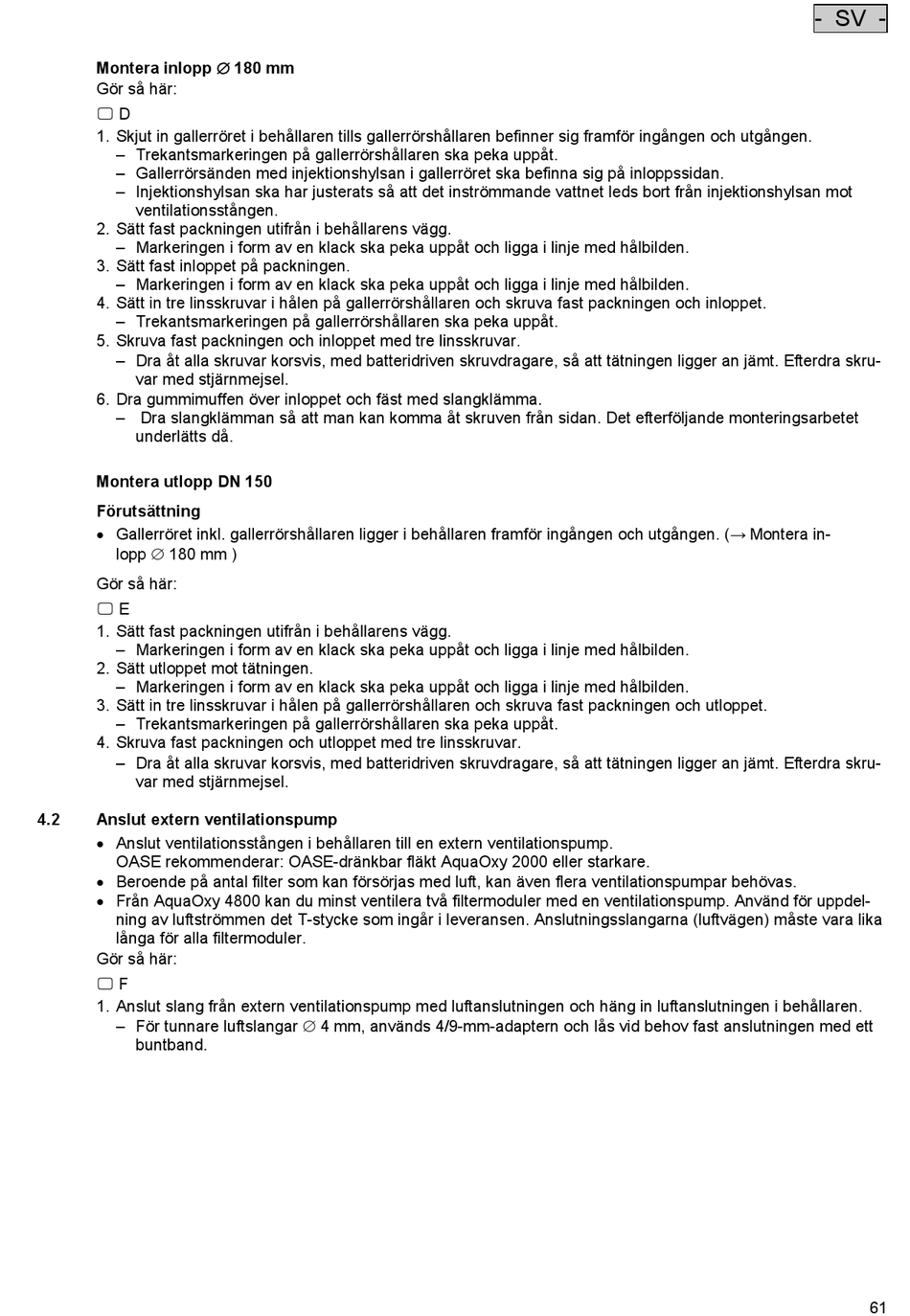

Montera inlopp ∅ 180 mm
Gör så här:
 D
1. Skjut in gallerröret i behållaren tills gallerrörshållaren befinner sig framför ingången och utgången.
– Trekantsmarkeringen på gallerrörshållaren ska peka uppåt.
– Gallerrörsänden med injektionshylsan i gallerröret ska befinna sig på inloppssidan.
– Injektionshylsan ska har justerats så att det inströmmande vattnet leds bort från injektionshylsan mot
ventilationsstången.
2. Sätt fast packningen utifrån i behållarens vägg.
– Markeringen i form av en klack ska peka uppåt och ligga i linje med hålbilden.
3. Sätt fast inloppet på packningen.
– Markeringen i form av en klack ska peka uppåt och ligga i linje med hålbilden.
4. Sätt in tre linsskruvar i hålen på gallerrörshållaren och skruva fast packningen och inloppet.
– Trekantsmarkeringen på gallerrörshållaren ska peka uppåt.
5. Skruva fast packningen och inloppet med tre linsskruvar.
– Dra åt alla skruvar korsvis, med batteridriven skruvdragare, så att tätningen ligger an jämt. Efterdra skru-
var med stjärnmejsel.
6. Dra gummimuffen över inloppet och fäst med slangklämma.
– Dra slangklämman så att man kan komma åt skruven från sidan. Det efterföljande monteringsarbetet
underlätts då.
Montera utlopp DN 150
Förutsättning
• Gallerröret inkl. gallerrörshållaren ligger i behållaren framför ingången och utgången. (→ Montera in-
lopp ∅ 180 mm )
Gör så här:
 E
1. Sätt fast packningen utifrån i behållarens vägg.
– Markeringen i form av en klack ska peka uppåt och ligga i linje med hålbilden.
2. Sätt utloppet mot tätningen.
– Markeringen i form av en klack ska peka uppåt och ligga i linje med hålbilden.
3. Sätt in tre linsskruvar i hålen på gallerrörshållaren och skruva fast packningen och utloppet.
– Trekantsmarkeringen på gallerrörshållaren ska peka uppåt.
4. Skruva fast packningen och utloppet med tre linsskruvar.
– Dra åt alla skruvar korsvis, med batteridriven skruvdragare, så att tätningen ligger an jämt. Efterdra skru-
var med stjärnmejsel.
4.2

Anslut extern ventilationspump

• Anslut ventilationsstången i behållaren till en extern ventilationspump.
OASE rekommenderar: OASE-dränkbar fläkt AquaOxy 2000 eller starkare.
• Beroende på antal filter som kan försörjas med luft, kan även flera ventilationspumpar behövas.
• Från AquaOxy 4800 kan du minst ventilera två filtermoduler med en ventilationspump. Använd för uppdel-
ning av luftströmmen det T-stycke som ingår i leveransen. Anslutningsslangarna (luftvägen) måste vara lika
långa för alla filtermoduler.
Gör så här:
 F
1. Anslut slang från extern ventilationspump med luftanslutningen och häng in luftanslutningen i behållaren.
– För tunnare luftslangar ∅ 4 mm, används 4/9-mm-adaptern och lås vid behov fast anslutningen med ett
buntband.
