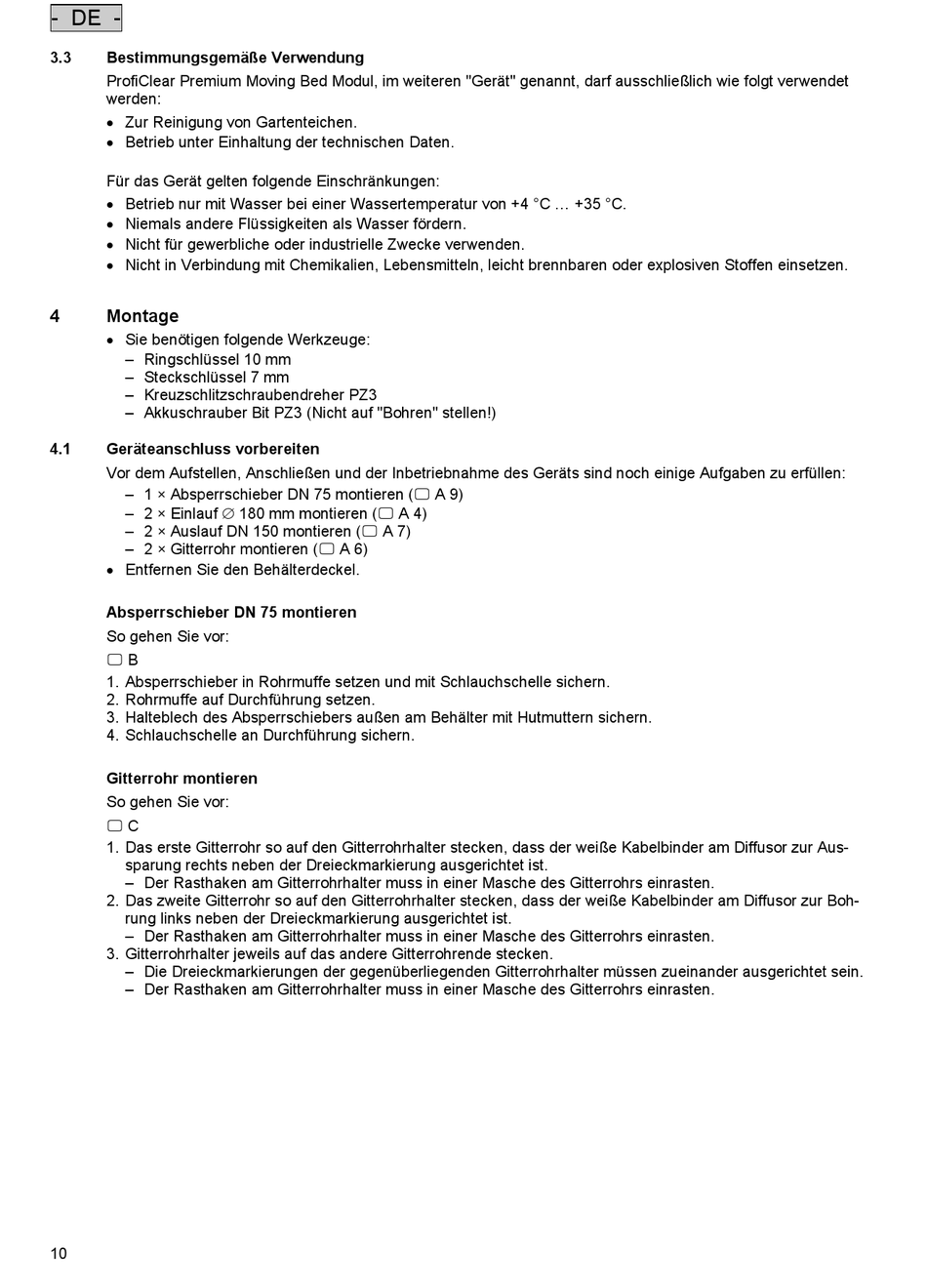

- DE -
3.3 Bestimmungsgemäße Verwendung
ProfiClear Premium Moving Bed Modul, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet
werden:
• Zur Reinigung von Gartenteichen.
• Betrieb unter Einhaltung der technischen Daten.
Für das Gerät gelten folgende Einschränkungen:
• Betrieb nur mit Wasser bei einer Wassertemperatur von +4 °C ... +35 °C.
• Niemals andere Flüssigkeiten als Wasser fördern.
• Nicht für gewerbliche oder industrielle Zwecke verwenden.
• Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
4

Montage

• Sie benötigen folgende Werkzeuge:
– Ringschlüssel 10 mm
– Steckschlüssel 7 mm
– Kreuzschlitzschraubendreher PZ3
– Akkuschrauber Bit PZ3 (Nicht auf "Bohren" stellen!)
4.1 Geräteanschluss vorbereiten
Vor dem Aufstellen, Anschließen und der Inbetriebnahme des Geräts sind noch einige Aufgaben zu erfüllen:
– 1 × Absperrschieber DN 75 montieren ( A 9)
– 2 × Einlauf ∅ 180 mm montieren ( A 4)
– 2 × Auslauf DN 150 montieren ( A 7)
– 2 × Gitterrohr montieren ( A 6)
• Entfernen Sie den Behälterdeckel.
Absperrschieber DN 75 montieren
So gehen Sie vor:
 B
1. Absperrschieber in Rohrmuffe setzen und mit Schlauchschelle sichern.
2. Rohrmuffe auf Durchführung setzen.
3. Halteblech des Absperrschiebers außen am Behälter mit Hutmuttern sichern.
4. Schlauchschelle an Durchführung sichern.
Gitterrohr montieren
So gehen Sie vor:
 C
1. Das erste Gitterrohr so auf den Gitterrohrhalter stecken, dass der weiße Kabelbinder am Diffusor zur Aus-
sparung rechts neben der Dreieckmarkierung ausgerichtet ist.
– Der Rasthaken am Gitterrohrhalter muss in einer Masche des Gitterrohrs einrasten.
2. Das zweite Gitterrohr so auf den Gitterrohrhalter stecken, dass der weiße Kabelbinder am Diffusor zur Boh-
rung links neben der Dreieckmarkierung ausgerichtet ist.
– Der Rasthaken am Gitterrohrhalter muss in einer Masche des Gitterrohrs einrasten.
3. Gitterrohrhalter jeweils auf das andere Gitterrohrende stecken.
– Die Dreieckmarkierungen der gegenüberliegenden Gitterrohrhalter müssen zueinander ausgerichtet sein.
– Der Rasthaken am Gitterrohrhalter muss in einer Masche des Gitterrohrs einrasten.
10
