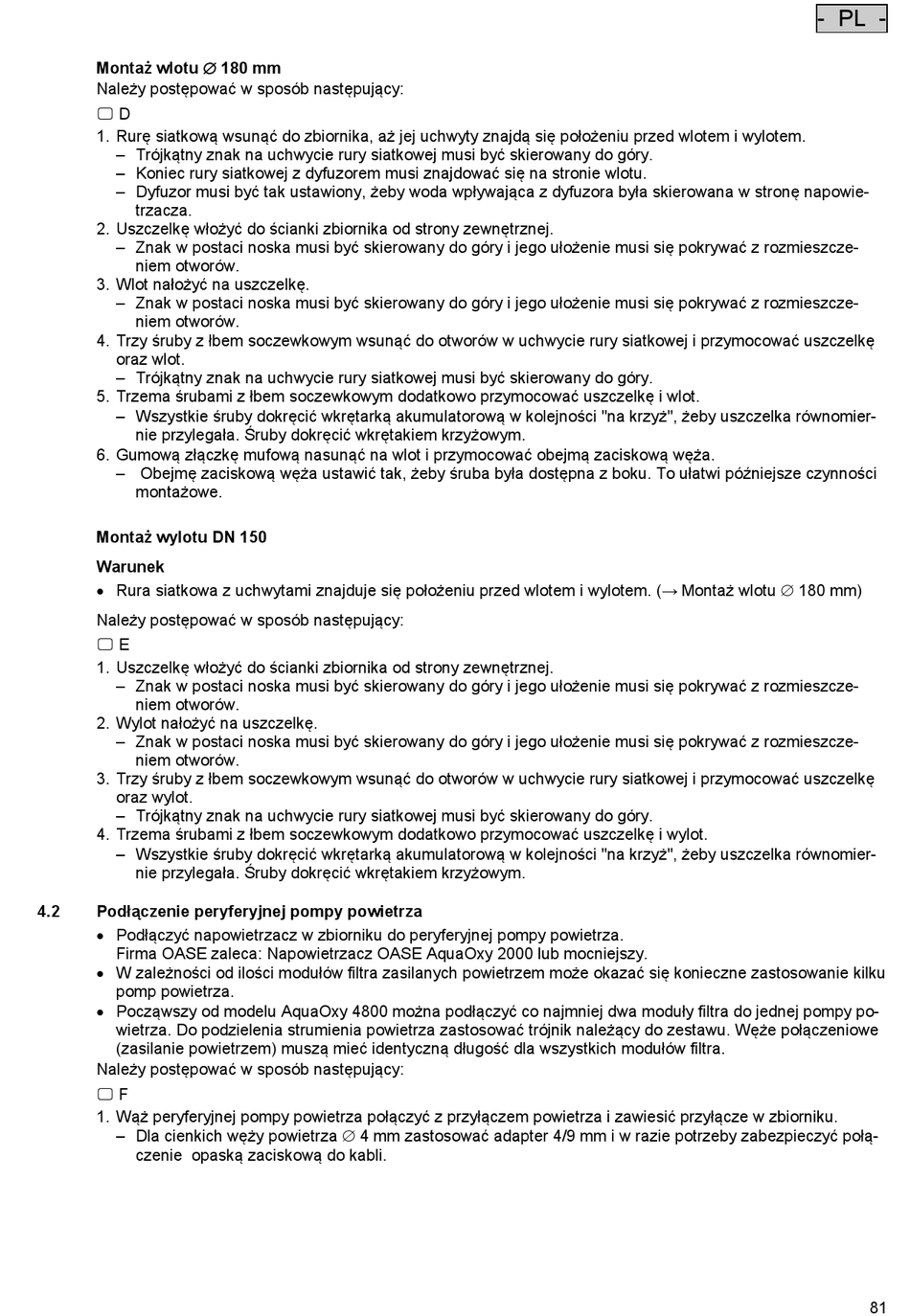

Montaż wlotu ∅ 180 mm
Należy postępować w sposób następujący:
D
1. Rurę siatkową wsunąć do zbiornika, aż jej uchwyty znajdą się położeniu przed wlotem i wylotem.
– Trójkątny znak na uchwycie rury siatkowej musi być skierowany do góry.
– Koniec rury siatkowej z dyfuzorem musi znajdować się na stronie wlotu.
– Dyfuzor musi być tak ustawiony, żeby woda wpływająca z dyfuzora była skierowana w stronę napowie-
trzacza.
2. Uszczelkę włożyć do ścianki zbiornika od strony zewnętrznej.
– Znak w postaci noska musi być skierowany do góry i jego ułożenie musi się pokrywać z rozmieszcze-
niem otworów.
3. Wlot nałożyć na uszczelkę.
– Znak w postaci noska musi być skierowany do góry i jego ułożenie musi się pokrywać z rozmieszcze-
niem otworów.
4. Trzy śruby z łbem soczewkowym wsunąć do otworów w uchwycie rury siatkowej i przymocować uszczelkę
oraz wlot.
– Trójkątny znak na uchwycie rury siatkowej musi być skierowany do góry.
5. Trzema śrubami z łbem soczewkowym dodatkowo przymocować uszczelkę i wlot.
– Wszystkie śruby dokręcić wkrętarką akumulatorową w kolejności "na krzyż", żeby uszczelka równomier-
nie przylegała. Śruby dokręcić wkrętakiem krzyżowym.
6. Gumową złączkę mufową nasunąć na wlot i przymocować obejmą zaciskową węża.
– Obejmę zaciskową węża ustawić tak, żeby śruba była dostępna z boku. To ułatwi późniejsze czynności
montażowe.
Montaż wylotu DN 150
Warunek
• Rura siatkowa z uchwytami znajduje się położeniu przed wlotem i wylotem. (→ Montaż wlotu ∅ 180 mm)
Należy postępować w sposób następujący:
E
1. Uszczelkę włożyć do ścianki zbiornika od strony zewnętrznej.
– Znak w postaci noska musi być skierowany do góry i jego ułożenie musi się pokrywać z rozmieszcze-
niem otworów.
2. Wylot nałożyć na uszczelkę.
– Znak w postaci noska musi być skierowany do góry i jego ułożenie musi się pokrywać z rozmieszcze-
niem otworów.
3. Trzy śruby z łbem soczewkowym wsunąć do otworów w uchwycie rury siatkowej i przymocować uszczelkę
oraz wylot.
– Trójkątny znak na uchwycie rury siatkowej musi być skierowany do góry.
4. Trzema śrubami z łbem soczewkowym dodatkowo przymocować uszczelkę i wylot.
– Wszystkie śruby dokręcić wkrętarką akumulatorową w kolejności "na krzyż", żeby uszczelka równomier-
nie przylegała. Śruby dokręcić wkrętakiem krzyżowym.
4.2
Podłączenie peryferyjnej pompy powietrza
• Podłączyć napowietrzacz w zbiorniku do peryferyjnej pompy powietrza.
Firma OASE zaleca: Napowietrzacz OASE AquaOxy 2000 lub mocniejszy.
• W zależności od ilości modułów filtra zasilanych powietrzem może okazać się konieczne zastosowanie kilku
pomp powietrza.
• Począwszy od modelu AquaOxy 4800 można podłączyć co najmniej dwa moduły filtra do jednej pompy po-
wietrza. Do podzielenia strumienia powietrza zastosować trójnik należący do zestawu. Węże połączeniowe
(zasilanie powietrzem) muszą mieć identyczną długość dla wszystkich modułów filtra.
Należy postępować w sposób następujący:
F
1. Wąż peryferyjnej pompy powietrza połączyć z przyłączem powietrza i zawiesić przyłącze w zbiorniku.
– Dla cienkich węży powietrza ∅ 4 mm zastosować adapter 4/9 mm i w razie potrzeby zabezpieczyć połą-
czenie opaską zaciskową do kabli.
