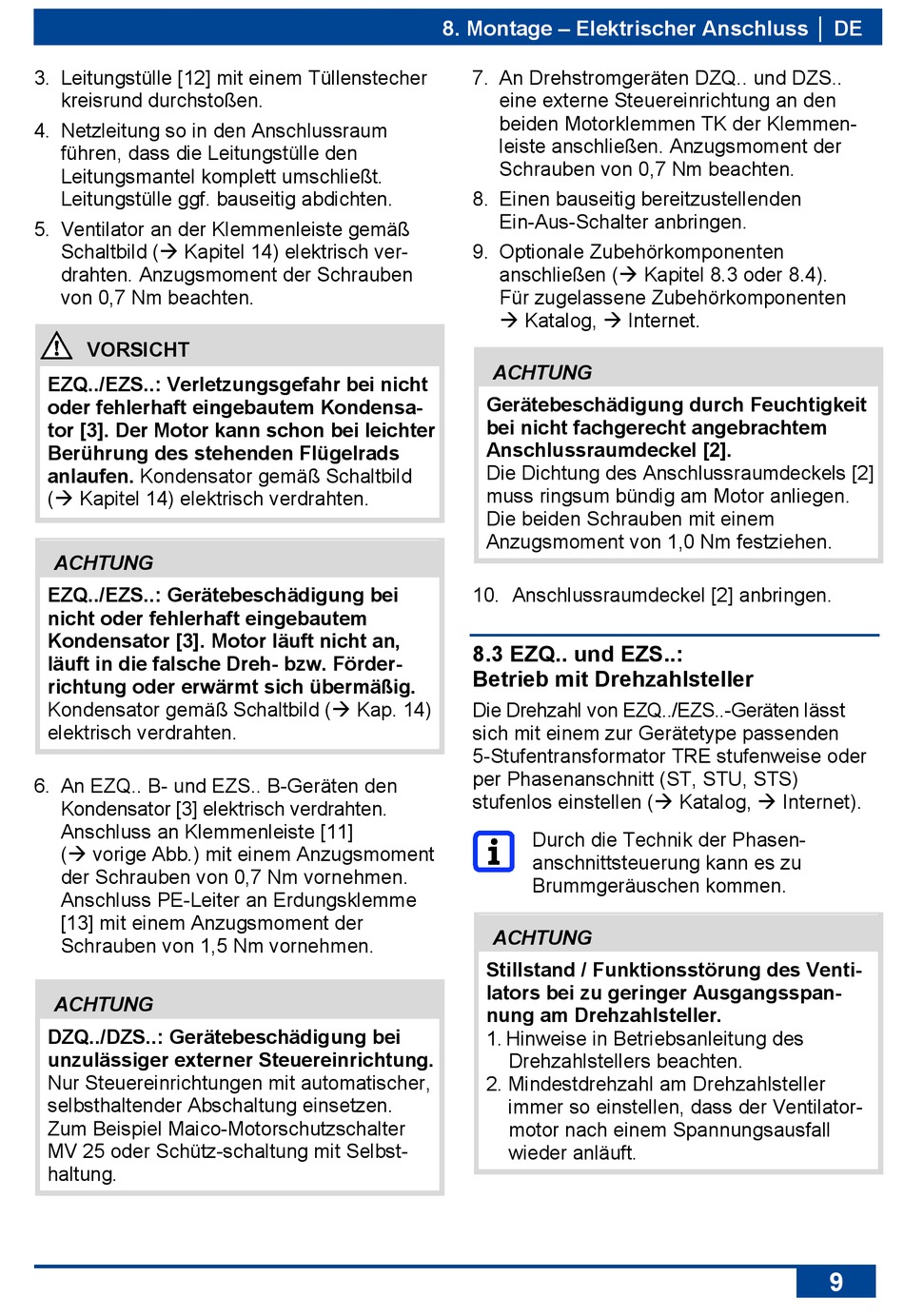

3. Leitungstülle [12] mit einem Tüllenstecher
kreisrund durchstoßen.
4. Netzleitung so in den Anschlussraum
führen, dass die Leitungstülle den
Leitungsmantel komplett umschließt.
Leitungstülle ggf. bauseitig abdichten.
5. Ventilator an der Klemmenleiste gemäß
Schaltbild ( Kapitel 14) elektrisch ver-
drahten. Anzugsmoment der Schrauben
von 0,7 Nm beachten.
VORSICHT

EZQ../EZS..: Verletzungsgefahr bei nicht

oder fehlerhaft eingebautem Kondensa-
tor [3]. Der Motor kann schon bei leichter
Berührung des stehenden Flügelrads
anlaufen. Kondensator gemäß Schaltbild
( Kapitel 14) elektrisch verdrahten.
ACHTUNG
EZQ../EZS..: Gerätebeschädigung bei
nicht oder fehlerhaft eingebautem
Kondensator [3]. Motor läuft nicht an,
läuft in die falsche Dreh- bzw. Förder-
richtung oder erwärmt sich übermäßig.
Kondensator gemäß Schaltbild ( Kap. 14)
elektrisch verdrahten.
6. An EZQ.. B- und EZS.. B-Geräten den
Kondensator [3] elektrisch verdrahten.
Anschluss an Klemmenleiste [11]
( vorige Abb.) mit einem Anzugsmoment
der Schrauben von 0,7 Nm vornehmen.
Anschluss PE-Leiter an Erdungsklemme
[13] mit einem Anzugsmoment der
Schrauben von 1,5 Nm vornehmen.
ACHTUNG
DZQ../DZS..: Gerätebeschädigung bei
unzulässiger externer Steuereinrichtung.
Nur Steuereinrichtungen mit automatischer,
selbsthaltender Abschaltung einsetzen.
Zum Beispiel Maico-Motorschutzschalter
MV 25 oder Schütz-schaltung mit Selbst-
haltung.
8. Montage – Elektrischer Anschluss │ DE
7. An Drehstromgeräten DZQ.. und DZS..
eine externe Steuereinrichtung an den
beiden Motorklemmen TK der Klemmen-
leiste anschließen. Anzugsmoment der
Schrauben von 0,7 Nm beachten.
8. Einen bauseitig bereitzustellenden
Ein-Aus-Schalter anbringen.
9. Optionale Zubehörkomponenten
anschließen ( Kapitel 8.3 oder 8.4).
Für zugelassene Zubehörkomponenten
 Katalog,  Internet.
ACHTUNG
Gerätebeschädigung durch Feuchtigkeit
bei nicht fachgerecht angebrachtem
Anschlussraumdeckel [2].
Die Dichtung des Anschlussraumdeckels [2]
muss ringsum bündig am Motor anliegen.
Die beiden Schrauben mit einem
Anzugsmoment von 1,0 Nm festziehen.
10. Anschlussraumdeckel [2] anbringen.
8.3 EZQ.. und EZS..:

Betrieb mit Drehzahlsteller

Die Drehzahl von EZQ../EZS..-Geräten lässt
sich mit einem zur Gerätetype passenden
5-Stufentransformator TRE stufenweise oder
per Phasenanschnitt (ST, STU, STS)
stufenlos einstellen ( Katalog,  Internet).
Durch die Technik der Phasen-
anschnittsteuerung kann es zu
Brummgeräuschen kommen.
ACHTUNG
Stillstand / Funktionsstörung des Venti-
lators bei zu geringer Ausgangsspan-
nung am Drehzahlsteller.
1. Hinweise in Betriebsanleitung des
Drehzahlstellers beachten.
2. Mindestdrehzahl am Drehzahlsteller
immer so einstellen, dass der Ventilator-
motor nach einem Spannungsausfall
wieder anläuft.
