Kapitel 4

ANSCHLUSS AN DAS RAUCHAUSSCHEIDUNGSSYSTEM

RAUCHKANAL ODER ANSCHLUSSSTÜCKE
für die montage der rauchkanäle müssen nicht entfl ammbare elemente und materialien verwendet werden, welche
geeignet sind, den produkten aus der verbrennung sowie deren eventueller kondensation standzuhalten.
die verwendung von fl exiblen und aus zementfaser bestehenden metallrohren für den anschluss der geräte an
den rauchabzug ist verboten, auch bei vorher bestehenden rauchkanälen.
es muss eine derartige kontinuität zwischen dem rauchkanal und dem rauchabzug bestehen, dass der rauchabzug
nicht auf dem wärmeerzeuger aufl iegt. die rauchkanäle dürfen nicht die zimmer durchqueren, in welchen die
installation von verbrennungsgeräten verboten ist.
die montage von rauchkanälen muss derart ausgeführt werden, dass sie die undurchlässigkeit für den rauch bei
den betriebsbedingungen des gerätes gewährleisten, die bildung von kondenswasser einschränken und dessen
lieferung zum gerät verhindern.
die montage von horizontalen strecken muss so weit wie möglich verhindert werden.

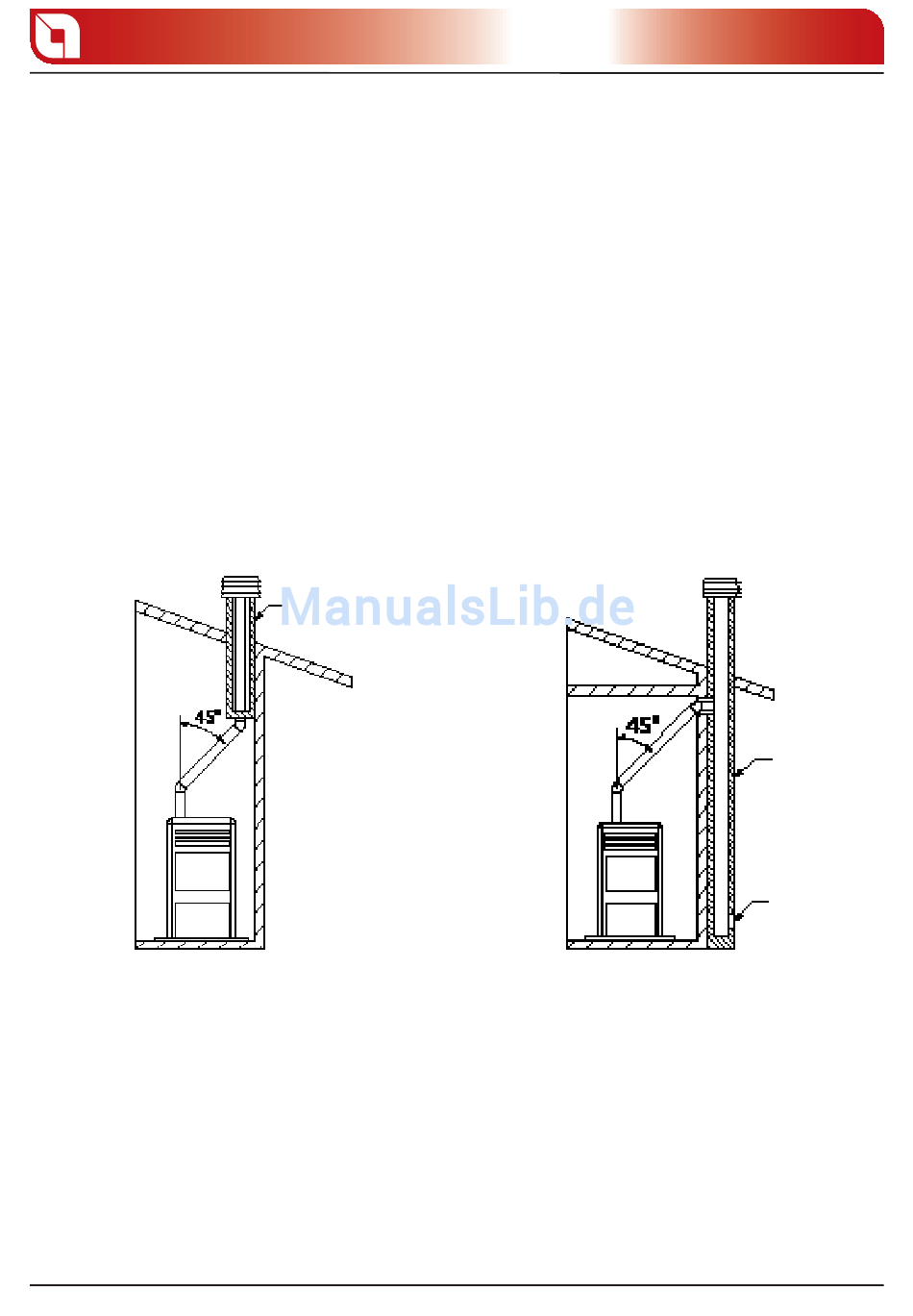

bei geräten, bei welchen ablässe an der decke oder der wand erreicht werden müssen, die nicht koaxial im
verhältnis zum austritt des rauches aus dem gerät sind, müssen die richtungsänderungen unter der verwendung
von nicht über 45° geöff neten winkelstücken erzeugt werden (siehe darstellungen unten).
Isoliermittel
Rauchabzug
Überprüfung
abbildung 4.1 abbildung 4.2
In jedem Fall müssen die Rauchkanäle undurchlässig für die Produkte aus der Verbrennung und das
Kondenswasser sowie isoliert sein, falls sie außerhalb des Zimmers der Installation verlaufen.
Die Verwendung von Elementen in Gegenneigung ist verboten.
Der Rauchkanal muss die Sicherstellung von Ruß ermöglichen oder auszuputzen sein.
Der Rauchkanal muss einen konstanten Querschnitt haben. Eventuelle Änderungen des Querschnitts sind
nur beim Einfügen des Rauchabzugs erlaubt.
Es ist verboten, im Inneren der Rauchkanäle, wenn auch überdimensioniert, andere Luftzufuhrkanäle
sowie Rohrleitungen für Anlagenzwecke passieren zu lassen. Die Montage von manuellen Reglern für die
Luftzufuhr auf den Geräten mit Druckzug ist nicht gestattet.
