- Seite 1 BENUTZERHANDBUCH PEllETöfEN DEUTSCH/TEDESCO...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
SiCHErHEiT ........................................4 FaCHGErECHTE WarTUnG .................................... 4 inSTaLLaTiOn ........................................5 Allgemeines ................................................5 inSTaLLaTiOn COMFOrT MaXi/ COMFOrT PLUS ............................7 montAge mit schiebegestell ......................................... 7 comfort Plus................................................8 MOnTaGE MiT UnTErGESTELL (OPTiOnaL) ..............................8 BaUSaTz zUr FrOnTaLEn PELLETzUFUHr (OPTiOnaL) .......................... 9 LEiTUnGEn Für DiE LUFTzirkULaTiOn .............................. -
Seite 4: Warnhinweise
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. -
Seite 5: Installation
InstallatIon allgemeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 6: Beispiele Für Den Richtigen Schornsteinanschluss
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 7: Installation Comfort Maxi/ Comfort Plus

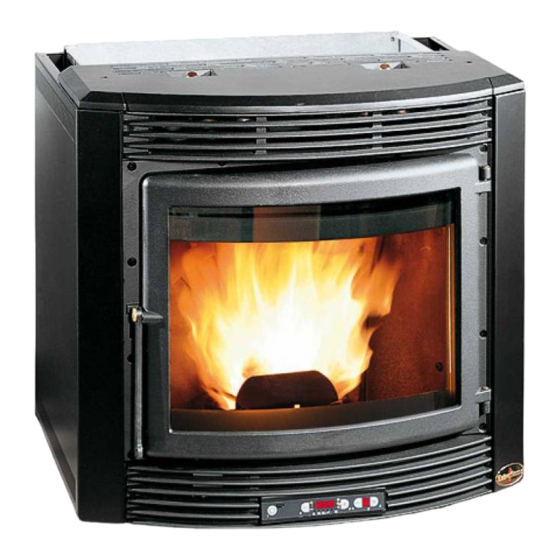

INSTALLATION COMFORT MAXI/ COMFORT PLUS Der Einsatz wird mit einem Schiebegestell aus Metall geliefert, mit dem er in einen bestehenden Kamin eingebaut werden kann. Dieses Schiebegestell ermöglicht es, den Einsatz sowohl zur Pelleteinfüllung in den Behälter als auch für eventuelle Wartungs- oder Reinigungsarbeiten am Ende der Saison leicht herauszuziehen. -
Seite 8: Comfort Plus
COMFORT PLUS Beim Modell Comfort Plus muss die Warmluft kanalisiert werden. An der Rückseite befindet sich eine Abdeckung, die entfernt werden muss, um die Kanalisierung anzuschließen. MONTAgE MIT UNTERgESTELL (OPTIONAL) Das Untergestell an der gewünschten Stelle positionieren und mithilfe der Füße die gewünschte Höhe einstellen (die Bolzen befinden sich an den vier Außenseiten unten am Untergestell). -
Seite 9: Bausatz Zur Frontalen Pelletzufuhr (Optional)
BAUSATz zUR FRONTALEN PELLETzUFUhR (OPTIONAL) Der optionale Bausatz zur Pelletzufuhr ermöglicht das frontale Einfüllen der Pellets in den Behälter, ohne den Kamineinsatz herauszuziehen (hierbei muss das Gerät ausgeschaltet werden). Weitere Informationen zum Zubehör finden Sie auf der Internetseite in der Kategorie "Zubehör". LEITUNgEN FüR DIE LUFTzIRKULATION Für einen einwandfreien Betrieb muss im Innern des Aufbaus der Verkleidung des Einsatzes eine Luftzirkulation geschaffen werden, um eine Überhitzung des Geräts zu vermeiden. - Seite 10 M indestens 5 cm DER EINSATz MUSS DIE FEUERFLäChE AUS MARMOR DER vERKLEIDUNg UM MINDESTENS 1 CM üBERRAgEN. 5 cm 5 cm 5 cm Ebenso wichtig ist es, den Mindestabstand von 5 cm auf beiden Seiten zu gewährleisten, wie in den obigen Abbildung gezeigt. Punkt A Š...
-
Seite 11: Herausziehen Des Einsatzes
Für einen einwandfreien Betrieb des Kamineinsatzes sind beim Bau des Kamins die Maße zwischen Kamineinsatz und Innenwänden des Kamins zu beachten (Abbildungen unten). Beim Raumbedarf des Ofens, der in der technischen Beschreibung angegeben ist, müssen im oberen Teil und an beiden Seiten mindestens 50 mm Luft gelassen werden. Comfort Maxi Comfort Plus 50 mm Gestell... -
Seite 12: Montage Der Rahmen
MONTAgE DER RAhMEN HINWEIS. Eventuelle Holzbalken über dem Einsatz sind mit feuerbeständigem Material zu schützen. Š Frontrahmen Die Montage des Rahmens ist wichtig, da sie die richtige Š Seitliche Rahmen Luftzirkulation im Einsatz und folglich einen optimalen Betrieb des Produkts gestattet. DER EINSATz MUSS DIE MARMORFLäChE DER vERKLEIDUNg UM MINDESTENS 1 CM üBERRAgEN. -
Seite 13: Bedientafel
Bedientafel TASTE ANzEigE dEr vErSchiEdENEN ANzEigE ON/OFF TExTmElduNgEN dEr lEiSTuNg rEgEluNg dEr EiNSTElluNg dEr TEmPErATur BETriEBSlEiSTuNg legende display-symBole zeigt das vorliegen eines Alarms an. zeigt die Funktion Wochenprogrammierung an. Ein: zeigt das vorliegen eines Alarms an. leuchte ein = Wochenprogrammierung aktiviert Aus: zeigt an, dass keine Alarme vorliegen. -
Seite 14: Allgemeines Menü
allgemeines menÜ Taste 1 zum Bestätigen von Parameter/ Programmierung und Beenden. Tasten 2 und 3 zum Einstellen von daten/Parametern. zum Aufrufen des menüs Taste 5 ein paar Sekunden gedrückt halten. Tasten 4 und 5 zum vor- und zurückgehen im menü. set Uhr freigaBe Chrono freigaBe Chrono... -
Seite 15: Fernbedienung
fernBedienUng mit der Fernbedienung können die heizleistung, die gewünschte raumtemperatur und die automatische Ein-/Ausschaltung des gerätes eingestellt werden. um den Ofen zu zünden, Taste 1 ein paar Sekunden lang drücken; das gerät geht automatisch in die zündungsphase. mittels der Tasten 4 und 5 ist es möglich, die heizleistung einzustellen, wohingegen die gewünschte Temperatur mittels der Tasten 2 und 3 eingestellt werden kann. -
Seite 16: Einstellung Von Uhrzeit, Tag, Monat Und Jahr
einstellUng Von Uhrzeit, tag, monat Und Jahr mit SET uhr können datum und uhrzeit eingestellt werden. BEdiENuNgSvErFAhrEN die Taste 5 ein paar Sekunden drücken, es erscheint die Anzeige Š set Uhr . Š mit taste 5 bestätigen. die Taste 3 benützen, um den Tag zu wählen Š... -
Seite 17: Funktionsweise Und -Logik
fUnKtionsweise Und -logiK zÜndUng Nach Prüfung der oben aufgelisteten Punkte Taste 1 drei Sekunden lang drücken, um den Ofen zu zünden. Für die zündphase stehen 15 minuten zur verfügung. Nach erfolgter zündung und dem Erreichen der Kontrolltemperatur beendet der Ofen die zündphase und geht in die ANlAuFPhASE über. anlaUfen in der Anlaufphase stabilisiert der Ofen den verbrennungsprozess und erhöht allmählich die verbrennungsleistung. -
Seite 18: Zusatzthermostat (Optional)
zUsatzthermostat (optional) Bei diesem gerät besteht die möglichkeit, die raumtemperatur über einen zusätzlichen Thermostaten zu kontrollieren (Option). Nach dem Einschalten (durch drücken der Taste 1 oder über die chrono-Funktion) arbeitet der Ofen bis zum Erreichen des am Thermostaten eingestellten Sollwerts und zeigt dabei an (Kontakt geschlossen). -
Seite 19: V1-Lüfter
BrENNSTOFFmANgEl: Š Es gelingt dem Ofen nie, eine angemessene Flamme erzeugen, diese neigt dazu, auch bei hoher leistung immer sehr niedrig zu bleiben. Š Bei mindestleistung neigt der Ofen dazu, fast auszugehen, wobei er in den Alarmzustand " " geht. pelletmangel Š... -
Seite 20: Tasten Gesperrt
FuNKTiON STBy AuF OFF EiNgESTEllT (WErKSEiNSTElluNg) Wenn die Funktion Stby nicht aktiviert ist (OFF) und der Ofen die eingestellte raumtemperatur erreicht, geht er durch modulation auf minimalbetrieb, dabei wird modulation angezeigt. Wenn die raumtemperatur unter dem eingestellten Sollwert liegt, beginnt der Ofen erneut mit der am display eingestellten leistung zu arbeiten, dabei wird Betrieb angezeigt. -
Seite 21: V2-Lüfter
V2-lÜfter über dieses menü kann die drehzahl des Kanalisierungsgebläses in Prozent eingestellt werden. BEdiENuNgSvErFAhrEN Taste 5 ein paar Sekunden drücken, es erscheint die Anzeige set Uhr. Š mehrmals Taste 3 drücken, bis das display User anzeigt. Š mit Taste 5 bestätigen. Taste 5 bis ''V2-lÜfter'' drücken. Š... -
Seite 22: Programmierbeispiel
programmierBeispiel Nehmen wir nun einmal an, dass wir die Funktion Wochenprogrammierer benutzen wollen und 4 zeitspannen folgendermaßen benutzt werden sollen: - 1. zeitspanne: 08:00 bis 12:00 Uhr für alle wochentage außer samstag und sonntag, mit 19°C raumtemperatur - 2. zeitspanne: 15:00 bis 22:00 nur am samstag und sonntag, beide zeiten mit einem raumtemperatur-sollwert von 21°C AuSSchAlTuNg dEr 1. -
Seite 23: Reinigung Und Wartung
reiniGunG unD WartunG Die anWeisunGen immer in GrösstmöGLiCHer siCHerHeit ausfüHren! Š Sicherstellen, dass der Stecker der Stromversorgung herausgezogen ist, da der Generator für das Einschalten programmiert sein könnte. Š Alle Bauteile des Wärmegenerators müssen abgekühlt sein. Š Die Asche muss vollständig kalt sein. Š... - Seite 24 Die Tür öffnen - Die Glasscheibe mit einem feuchten Tuch reinigen Das Reinigungsmittel oder eine andere Reinigungsflüssigkeit niemals direkt auf die Glaskeramikscheibe sprühen. reiniGunG Der brennsCHaLe unD Der brennKammer 1. Die in der Brennschale vorhandenen Rückstände absaugen. 2. Die Brennschale vollständig aus dem entsprechenden Fach entnehmen. 3.
- Seite 25 aLLe 3/4 taGe - WöCHentLiCH asCHenKasten Alle 3-4 Tage prüfen, wie weit der Aschenkasten gefüllt ist, und den Inhalt mindestens ein/zwei Mal die Woche ausleeren. Wo vorgesehen, die untere Tür öffnen/herausnehmen. Den herausziehbaren Aschenkasten entnehmen und in den entsprechenden Behälter ausleeren. Den darunter befindlichen Bereich, in dem der herausziehbare Aschenkasten untergebracht ist, absaugen.
- Seite 26 reiniGunG unterer sCHaCHt (Wenn VOrHanDen) Bei einigen Ofenmodellen befindet sich hinter dem Aschenkasten oder unter der Brennkammer ein Kontrollschacht. Diesen öffnen, indem die Befestigungsschrauben entfernt werden, und die Asche direkt absaugen. * bei dafür vorgesehenen Modellen. DEUTSCH...
-
Seite 27: Von Zugelassenen Fachtechnikern Ausgeführte Ordentliche Wartung
VOn zuGeLassenen faCHteCHniKern ausGefüHrte OrDentLiCHe WartunG Die ordentliche Wartung muss mindestens einmal jährlich ausgeführt werden. Da für den Generator Pellets als fester Brennstoff verwendet werden, ist ein jährlicher ordentlicher Wartungseingriff notwendig, der von einem zugelassenen techniker ausgeführt werden muss, wobei ausschließlich Originalersatzteile verwendet werden dürfen. Die Nichtbeachtung kann die Sicherheit des Geräts beeinträchtigen und das Recht auf die Garantiebedingungen verwirken. - Seite 28 Die Abbildungen dienen nur der Veranschaulichung. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung), neues Silikon an den vorgesehenen Stellen Dichtungen an Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und wo vorgesehen Silikon auftragen) Brennkammer (Komplettreinigung der gesamten Kammer) und Reinigung des Rohrs der Zündkerze ...
-
Seite 29: Anzeigen
Anzeigen DiSPLAY grunD LöSung Ofen ausgeschaltet StArt Die Startphase ist im Gang PeLLet-LADung Die Pelletzufuhr während der Zündungsphase ist im Gang. zÜnDung Die Zündungsphase ist im Gang. AnLAuf Die Anlaufphase ist im Gang. BetrieB Die Normalbetriebsphase ist im Gang. Der Ofen passt seinen Betrieb durch MoDuLAtion Modulation an Die automatische Reinigung (nicht bei der 1. -
Seite 30: Alarme
ALArMe DiSPLAY erLÄuterung LöSung Ein: Zeigt das Vorliegen eines Alarms an. Aus: Zeigt an, dass keine Alarme vorliegen. Blinkend: Zeigt an, dass der Unterdrucksensor deaktiviert ist. Zeigt das Vorliegen eines Alarms an. Der Alarm kann nur zurückgestellt werden, wenn der Rauchgasmotor abgestellt ist und 15 Minuten nach der Alarmanzeige selbst vergangen sind. - Seite 31 DEUTSCH...
- Seite 32 +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com Der Hersteller behält sich vor, die im vorliegenden Heft wiedergegebenen Eigenschaften und Daten zu jedem beliebigen Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern. Diese Anleitung kann daher nicht als Vertrag Dritten gegenüber angesehen werden.
