8
Die Zentrale soll in Innenräumen mit normaler Luftfeuchtigkeit installiert werden. Es soll der
Schutz vor dem Zugriff auf die Zentrale der unbefugten Personen versichert werden.
Am Ort der Montage soll eine ständige (nicht abschaltbare) Stromversorgung 230 V mit
Schutzerdung geben.

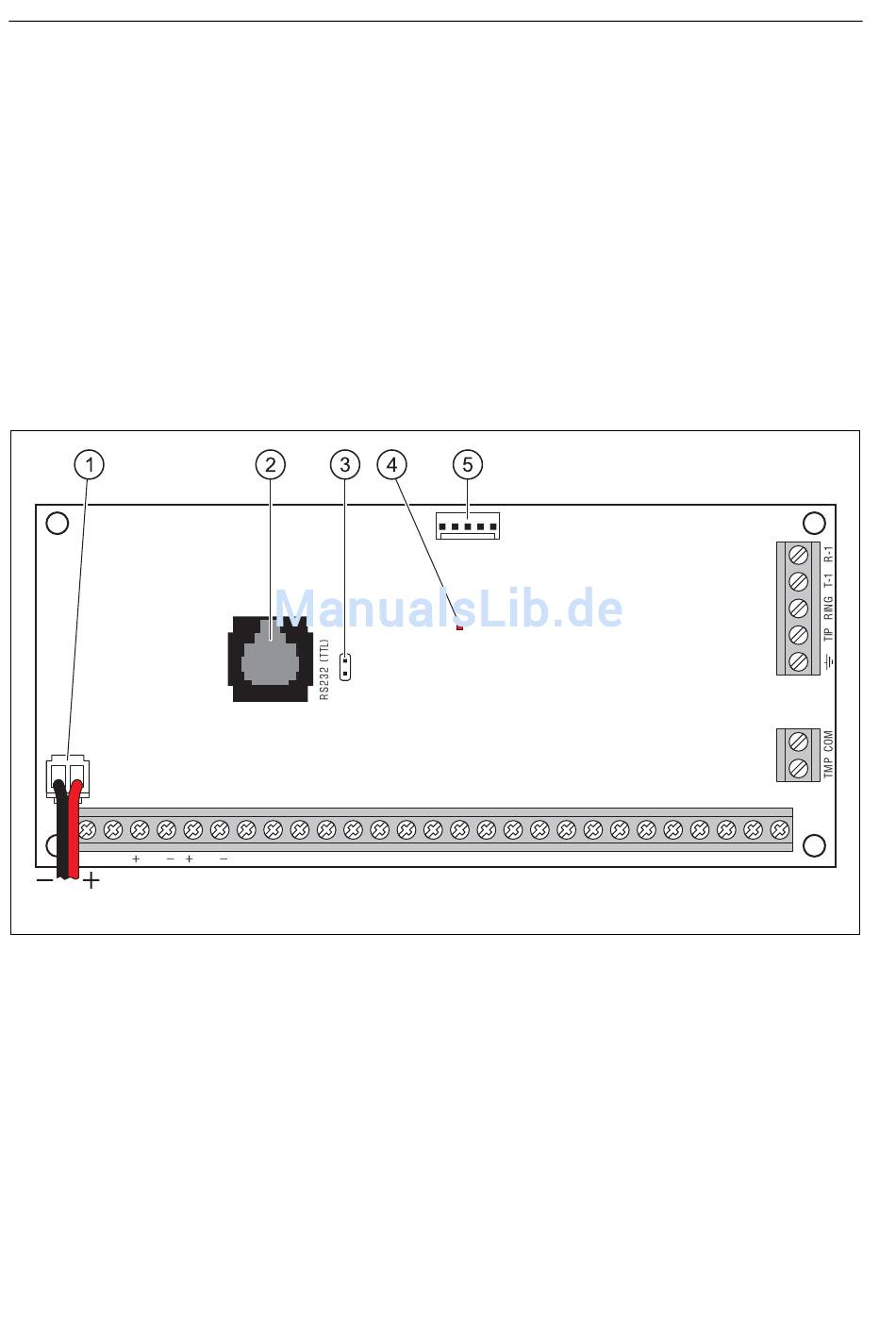

Erläuterung zur Abbildungen 2, 3 und 4:
1 - Leiter zum Anschluss des Akkumulators (rot +, schwarz -).
2 - Schnittstelle RS-232 (TTL). Ermöglicht lokale Parametrierung und Bearbeitung des
Systems anhand des Programms D
auf der Hauptplatine der Zentrale mit der DB9 Buchse im Computer wird von der Firma
SATEL hergestellt).
3 - RESET-Pins. Ermöglichen den Notstart der Funktion der lokalen Parametrierung über
Computer oder über Servicemodus (siehe: Anleitung P
4 - Diode LED DIALER. Informiert über den Zustand des Wahlgeräts der Zentrale.
5 - Buchse(n) zum Anschluss des Sprachausgabemoduls.
AC AC OUT1
Beschreibung der Klemmen:
AC
COM
+OUT1- ... +OUT2- - programmierbare Lastausgänge. An die Klemme + ist ständig die
OUT3 ... OUT4
AUX
KPD
CLK
DTA
Anleitung für den Errichter
RESET
OUT2 OUT3OUT4 COM AUX AUX
Abb. 3. Hauptplatine der Alarmzentrale VERSA 10.
- Stromversorgungseingang (18 V AC).
- Masse.
Spannung +12 V DC ±15% geführt. Die Klemme – wird mit der Masse
kurzgeschlossen oder getrennt – je nach Zustand des Ausgangs
(aktiv/inaktiv) und nach seiner Polarität.
- programmierbare Triggerausgänge vom Typ OC.
- Stromversorgungsausgang (+12 V DC ±15%).
- Ausgang zur Stromversorgung von Bedienteilen (+12 V DC ±15%).
- Uhr des Kommunikationsbusses.
- Daten des Kommunikationsbusses.
X (das Kabel zur Verbindung der RJ Buchse
LOAD
KPD CLK DTA COM Z1 Z2 Z3
).
ARAMETRIERUNG
Z4 Z5 COM Z6 Z7 Z8 Z9
SATEL
Z10 COM
