Mise à l'essai de l'appareil
Note: Pendant l'essai, un affichage de
circuit ouvert. Vérifier que l'appareil est enclenché, que
tous les fusibles sont en bon état, que la continuité du
cordon d'alimentation est bonne et que l'appareil lui-
même n'est pas en circuit ouvert.
Des appareils avec une alimentation électrique à
découpage peuvent indiquer un circuit ouvert. Dans ce
cas, omettre l'essai de circuit.
Note:- Si le circuit de l'appareil semble être un circuit
ouvert, on peut vérifier les fusibles (s'il y a lieu) comme
suit:
Vérification des fusibles
1. Retirer le fusible suspect de l'appareil. Avec
l'écran 'Home' affiché (sans pression sur un
commutateur quelconque), appuyer le fusible
sur les contacts.
Un fusible en bon état est indiqué par l'affichage de
accompagné d'une tonalité bîp continue.

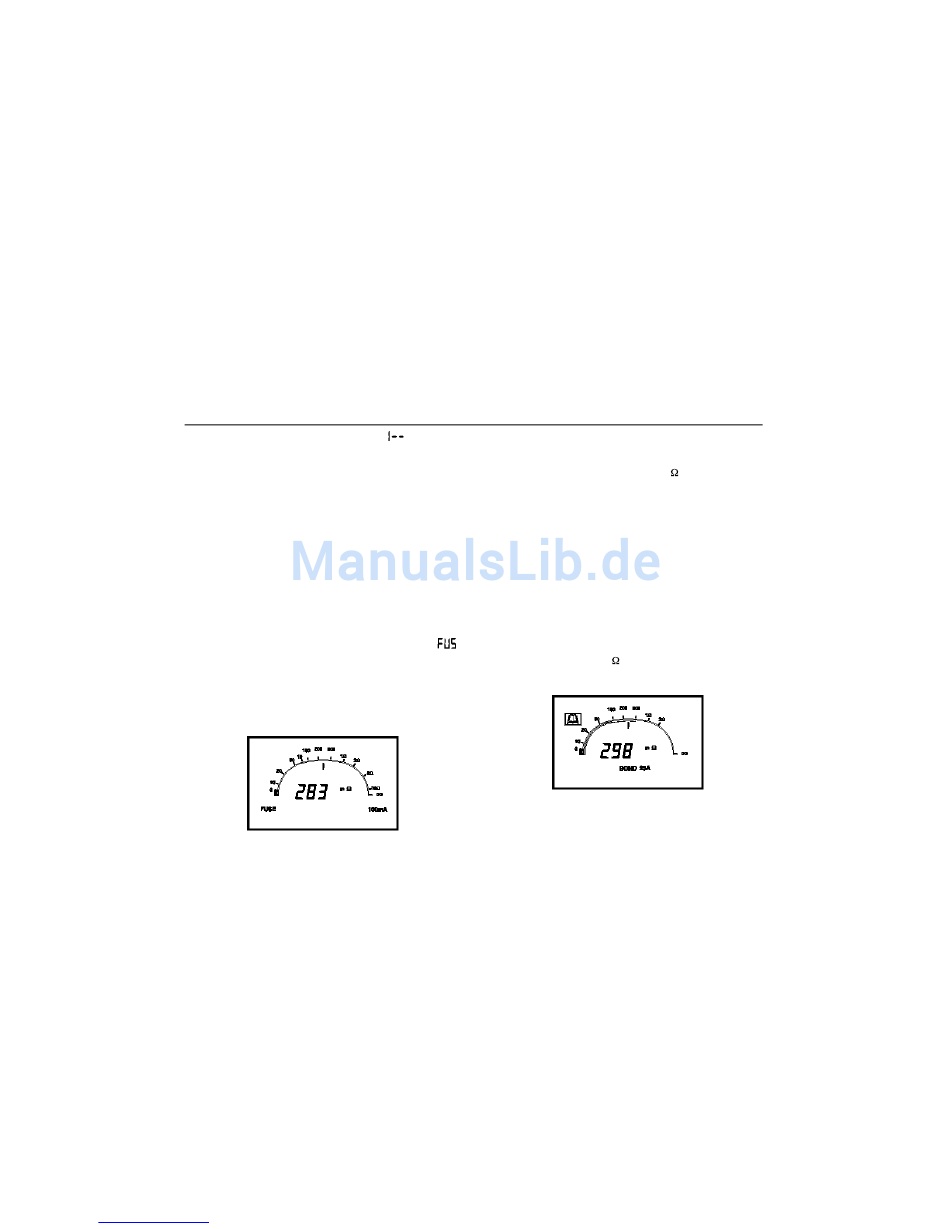

Essai de continuité de mise à la terre (appareils de la
classe I seulement).
1. Avec l'écran 'Home' affiché (sans pression sur
un commutateur quelconque), relier le câble
d'essai de liaison à la terre à la borne 100 mA.
30
manuals search engine
2. Relier fermement la pince-crocodile au boîtier
indique un
métallique de l'appareil.
3. La résistance de continuité de mise à la terre
est affichée directement en m
4. Débrancher le câble d'essai de liaison à la terre.
Essai de liaison à la terre (appareils de la classe I
seulement)
1. Avec l'écran 'Home' affiché (sans pression sur
un commutateur quelconque), relier le câble
d'essai de liaison à la terre à la borne 10A/25A.
2. Relier fermement la pince-crocodile au boîtier
métallique de l'appareil.
3. Appuyer et maintenir appuyé soit le
commutateur d'essai 10A, soit le commutateur
d'essai 25A. L'écran Liaison à la terre est
affiché.
,
4. La résistance de liaison à la terre est affichée
directement en m .
5. Relâcher le commutateur d'essai.
6. Débrancher le câble d'essai de liaison à la terre.
En règle générale, un appareil devrait avoir une
résistance de liaison à la terre de moins de 100 mΩ.
.
